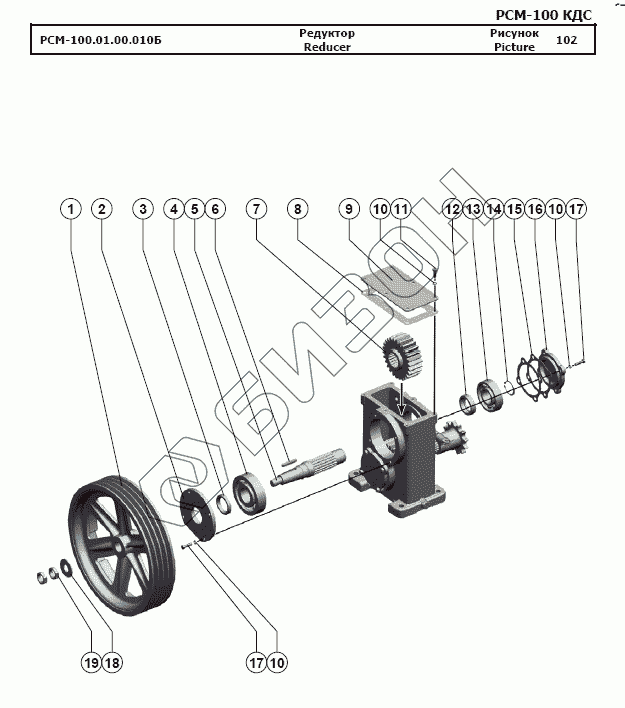

Графический каталог запасных частей к технике: РСМ-100 (Дон-680М). Редуктор
РСМ-100.01.00.010Б
1
2
3
4
5
6
7
8
9
10
10
10
11
12
13
14
15
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| РСМ-100.01.00.010Б | РСМ-100.01.00.010Б | Редуктор |
Загрузка ...
|
|
| 1 | РСМ-100.01.00.115 | Шкив ф425 |
Загрузка ...
|
|
| 2 | РСМ-100.01.00.112 | Крышка |
Загрузка ...
|
|
| 3 | Манжета I.2-45х65-1 | Манжета I.2-45х65-1 |
Загрузка ...
|
|
| 4 | Подшипник 410 | Подшипник 410 |
Загрузка ...
|
|
| 5 | РСМ-100.01.00.605А | Вал |
Загрузка ...
|
|
| 6 | Шпонка 10x8x56 | Шпонка 10x8x56 |
Загрузка ...
|
|
| 7 | РСМ-100.01.00.603А | Шестерня |
Загрузка ...
|
|
| 8 | РСМ-100.01.00.002 | Прокладка |
Загрузка ...
|
|
| 9 | РСМ-100.01.00.401 | Крышка |
Загрузка ...
|
|
| 10 | Шайба 8Т 65Г 019 | Шайба 8Т 65Г 019 |
Загрузка ...
|
|
| 11 | Болт М8-6gx25.88.35.019 | Болт М8-6gx25.88.35.019 |
Загрузка ...
|
|
| 12 | РСМ-100.01.00.004 | Втулка |
Загрузка ...
|
|
| 13 | Подшипник 309 | Подшипник 309 |
Загрузка ...
|
|
| 14 | Кольцо C45 | Кольцо C45 |
Загрузка ...
|
|
| 15 | РСМ-100.01.00.001А | Прокладка |
Загрузка ...
|
|
| 16 | РСМ-100.01.00.103 | Крышка глухая |
Загрузка ...
|
|
| 17 | Болт М8-6gx30.88.35.019 | Болт М8-6gx30.88.35.019 |
Загрузка ...
|
|
| 18 | РСМ-100.01.00.402 | Шайба |
Загрузка ...
|
|
| 19 | Гайка М24х2-6H.04.35.019 | Гайка М24х2-6H.04.35.019 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
