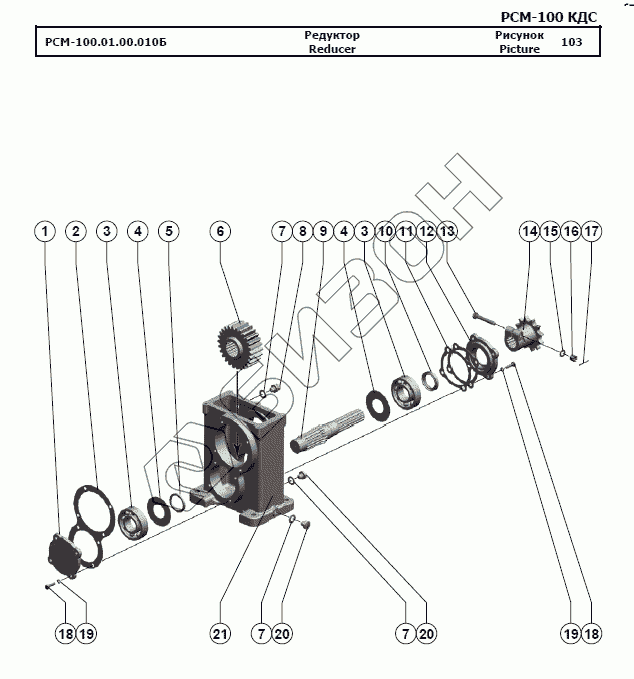

Графический каталог запасных частей к технике: РСМ-100 (Дон-680М). Редуктор

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
РСМ-100.01.00.010Б
1
2
3
3
4
4
5
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
21
Позиция на иллюстрации Заводской номер детали Название детали Цена
РСМ-100.01.00.010Б РСМ-100.01.00.010Б Редуктор
Загрузка ...
1 РСМ-100.01.00.113 Крышка глухая
Загрузка ...
2 РСМ-100.01.00.003 Прокладка
Загрузка ...
3 Подшипник 309 Подшипник 309
Загрузка ...
4 РСМ-100.01.00.452 Маслоотражатель
Загрузка ...
5 РСМ-100.01.00.005 Втулка
Загрузка ...
6 РСМ-100.01.00.603А Шестерня
Загрузка ...
7 РСМ-10.01.47.002 Прокладка
Загрузка ...
8 РСМ-10.01.47.110 Сапун
Загрузка ...
9 РСМ-100.01.00.604Б Вал
Загрузка ...
10 Манжета I.2-42х62-1 Манжета I.2-42х62-1
Загрузка ...
11 РСМ-100.01.00.001А Прокладка
Загрузка ...
12 РСМ-100.01.00.102 Крышка
Загрузка ...
13 Болт 2М12-6gx75.88.35.019 Болт 2М12-6gx75.88.35.019
Загрузка ...
14 РСМ-100.01.00.612Б Полумуфта
Загрузка ...
15 Шайба С.12х2.01.019 Шайба С.12х2.01.019
Загрузка ...
16 Гайка М12-6H.6.019 Гайка М12-6H.6.019
Загрузка ...
17 Шплинт 3,2x32.019 Шплинт 3,2x32.019
Загрузка ...
18 Болт М8-6gx30.88.35.019 Болт М8-6gx30.88.35.019
Загрузка ...
19 Шайба 8Т 65Г 019 Шайба 8Т 65Г 019
Загрузка ...
20 РСМ-10.01.47.606А Пробка
Загрузка ...
21 РСМ-100.01.00.101А Корпус
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
