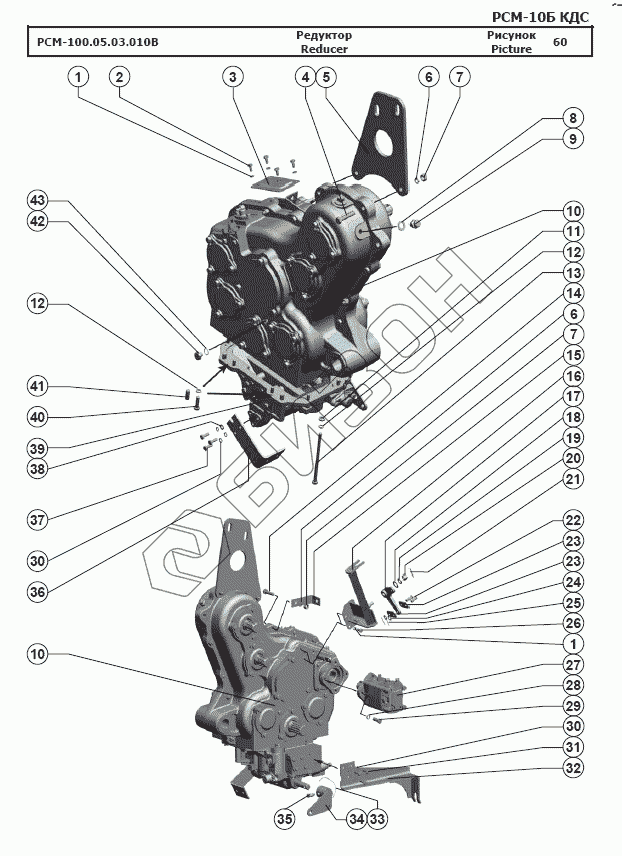

Графический каталог запасных частей к технике: РСМ-100 (Дон-680М). Редуктор
РСМ-100.05.03.010В
1
1
2
3
4
5
6
6
7
7
8
9
10
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| РСМ-100.05.03.010В | РСМ-100.05.03.010В | Редуктор |
Загрузка ...
|
|
| 1 | Шайба 8Т 65Г 019 | Шайба 8Т 65Г 019 |
Загрузка ...
|
|
| 2 | Болт М8-6gx16.88.35.019 | Болт М8-6gx16.88.35.019 |
Загрузка ...
|
|
| 3 | РСМ-100.05.03.484 | Крышка |
Загрузка ...
|
|
| 4 | Болт М12x1,25-6gx60.88.35.019 | Болт М12x1,25-6gx60.88.35.019 |
Загрузка ...
|
|
| 5 | РСМ-100.05.03.466А | Косынка |
Загрузка ...
|
|
| 6 | Шайба 12Т 65Г 019 | Шайба 12Т 65Г 019 |
Загрузка ...
|
|
| 7 | Гайка М12х1,25-6H.6.019 | Гайка М12х1,25-6H.6.019 |
Загрузка ...
|
|
| 8 | РСМ-10.01.47.002 | Прокладка |
Загрузка ...
|
|
| 9 | РСМ-10.01.47.110 | Сапун |
Загрузка ...
|
|
| 10 | РСМ-100.05.03.140Б | Корпус редуктора |
Загрузка ...
|
|
| 11 | Шайба С.10х4.01.019 | Шайба С.10х4.01.019 |
Загрузка ...
|
|
| 12 | Шайба 10Т 65Г 019 | Шайба 10Т 65Г 019 |
Загрузка ...
|
|
| 13 | Болт М10-6gx160.88.35.019 | Болт М10-6gx160.88.35.019 |
Загрузка ...
|
|
| 14 | Болт М12x1,25-6gx50.88.35.019 | Болт М12x1,25-6gx50.88.35.019 |
Загрузка ...
|
|
| 15 | РСМ-100.25.34.503 | Кронштейн |
Загрузка ...
|
|
| 16 | РСМ-100.05.03.990В | Кронштейн |
Загрузка ...
|
|
| 17 | РСМ-100.05.03.204 | Рычаг |
Загрузка ...
|
|
| 18 | Шайба С.12х2.01.019 | Шайба С.12х2.01.019 |
Загрузка ...
|
|
| 19 | Шайба С.16х1,4.01.019 | Шайба С.16х1,4.01.019 |
Загрузка ...
|
|
| 20 | Гайка М12-6H.6.019 | Гайка М12-6H.6.019 |
Загрузка ...
|
|
| 21 | Шплинт 3,2x32.019 | Шплинт 3,2x32.019 |
Загрузка ...
|
|
| 22 | Ось 6-10 b12x25.35.Ц9хр | Ось 6-10 b12x25.35.Ц9хр |
Загрузка ...
|
|
| 23 | 54-44543 | Шайба |
Загрузка ...
|
|
| 24 | Шайба С.10.01.019 | Шайба С.10.01.019 |
Загрузка ...
|
|
| 25 | Шплинт 2,5x25.019 | Шплинт 2,5x25.019 |
Загрузка ...
|
|
| 26 | Болт М8-6gx20.88.35.019 | Болт М8-6gx20.88.35.019 |
Загрузка ...
|
|
| 27 | Мотор гидравлический планетарный МГП80.00.000-03 | Мотор гидравлический планетарный МГП80.00.000-03 |
Загрузка ...
|
|
| 28 | Шайба 12Т 65Г 019 | Шайба 12Т 65Г 019 |
Загрузка ...
|
|
| 29 | Болт М12-6gx35.88.35.019 | Болт М12-6gx35.88.35.019 |
Загрузка ...
|
|
| 30 | Шайба 8Т 65Г 019 | Шайба 8Т 65Г 019 |
Загрузка ...
|
|
| 31 | Болт М8-6gx30.88.35.019 | Болт М8-6gx30.88.35.019 |
Загрузка ...
|
|
| 32 | РСМ-100.25.17.070А | Кронштейн |
Загрузка ...
|
|
| 33 | РСМ-10.04.12.623 | Проволока |
Загрузка ...
|
|
| 34 | РСМ-100.25.17.080А | Рычаг |
Загрузка ...
|
|
| 35 | 3518020-46366 | Болт штока |
Загрузка ...
|
|
| 36 | РСМ-100.25.17.130 | Кронштейн |
Загрузка ...
|
|
| 37 | Болт М8-6gx25.88.35.019 | Болт М8-6gx25.88.35.019 |
Загрузка ...
|
|
| 38 | Шайба С.8х1,4.01.019 | Шайба С.8х1,4.01.019 |
Загрузка ...
|
|
| 39 | РСМ-100.05.03.700Б | Механизм переключения |
Загрузка ...
|
|
| 40 | Болт М10-6gx35.88.35.019 | Болт М10-6gx35.88.35.019 |
Загрузка ...
|
|
| 41 | 3518050-46024 | Штифт установочный |
Загрузка ...
|
|
| 42 | 54-60948 | Заглушка |
Загрузка ...
|
|
| 43 | Кольцо 016-020-25-2-2 | Кольцо 016-020-25-2-2 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
