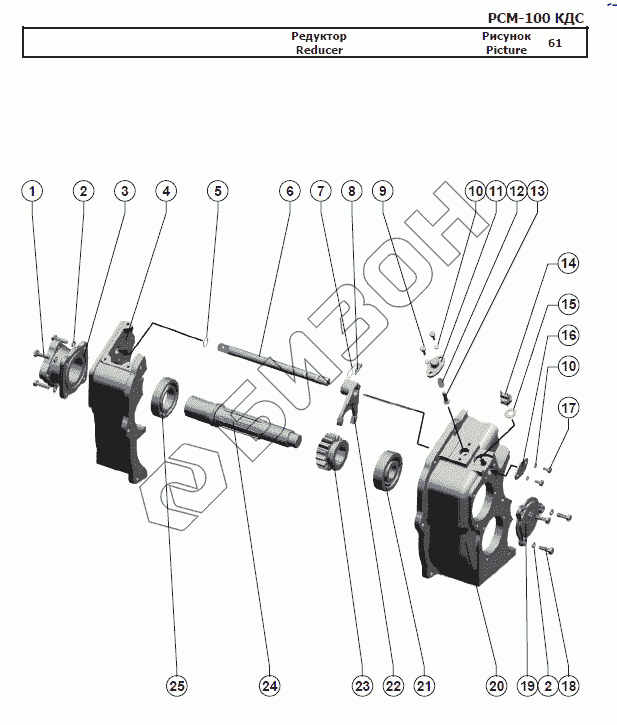

Графический каталог запасных частей к технике: РСМ-100 (Дон-680М). Редуктор
1
2
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Болт М10-6gx35.88.35.019 | Болт М10-6gx35.88.35.019 |
Загрузка ...
|
|
| 2 | Шайба 10Т 65Г 019 | Шайба 10Т 65Г 019 |
Загрузка ...
|
|
| 3 | РСМ-100.05.03.121 | Корпус |
Загрузка ...
|
|
| 4 | РСМ-100.05.03.102Б | Корпус |
Загрузка ...
|
|
| 5 | Кольцо 021-025-25-2-2 | Кольцо 021-025-25-2-2 |
Загрузка ...
|
|
| 6 | РСМ-100.05.05.611 | Ось |
Загрузка ...
|
|
| 7 | Проволока 0,8-О-Ч | Проволока 0,8-О-Ч |
Загрузка ...
|
|
| 8 | 60671Б | Болт штока |
Загрузка ...
|
|
| 9 | Болт М8-6gx20.88.35.019 | Болт М8-6gx20.88.35.019 |
Загрузка ...
|
|
| 10 | Шайба 8Т 65Г 019 | Шайба 8Т 65Г 019 |
Загрузка ...
|
|
| 11 | РСМ-100.05.05.060 | Крышка |
Загрузка ...
|
|
| 12 | 3518020-46202 | Пружина фиксатора |
Загрузка ...
|
|
| 13 | 3518020-46203 | Фиксатор штока диапазонов |
Загрузка ...
|
|
| 14 | Выключатель ВК 418Б-М (21213-3710180) ЫШ3.602.923 ТУ | Выключатель ВК 418Б-М (21213-3710180) ЫШ3.602.923 ТУ |
Загрузка ...
|
|
| 15 | РСМ-100.05.05.402 | Шайба |
Загрузка ...
|
|
| 16 | РСМ-100.05.03.485 | Крышка |
Загрузка ...
|
|
| 17 | Болт М8-6gx16.88.35.019 | Болт М8-6gx16.88.35.019 |
Загрузка ...
|
|
| 18 | Болт М10-6gx30.88.35.019 | Болт М10-6gx30.88.35.019 |
Загрузка ...
|
|
| 19 | 3518020-40009 | Крышка |
Загрузка ...
|
|
| 20 | РСМ-100.05.03.101А | Корпус |
Загрузка ...
|
|
| 21 | Подшипник 407 | Подшипник 407 |
Загрузка ...
|
|
| 22 | РСМ-100.05.05.609 | Вилка |
Загрузка ...
|
|
| 23 | 3518020-46014 | Шестерня подвижная |
Загрузка ...
|
|
| 24 | РСМ-100.05.05.020 | Вал |
Загрузка ...
|
|
| 25 | Подшипник 211А | Подшипник 211А |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
