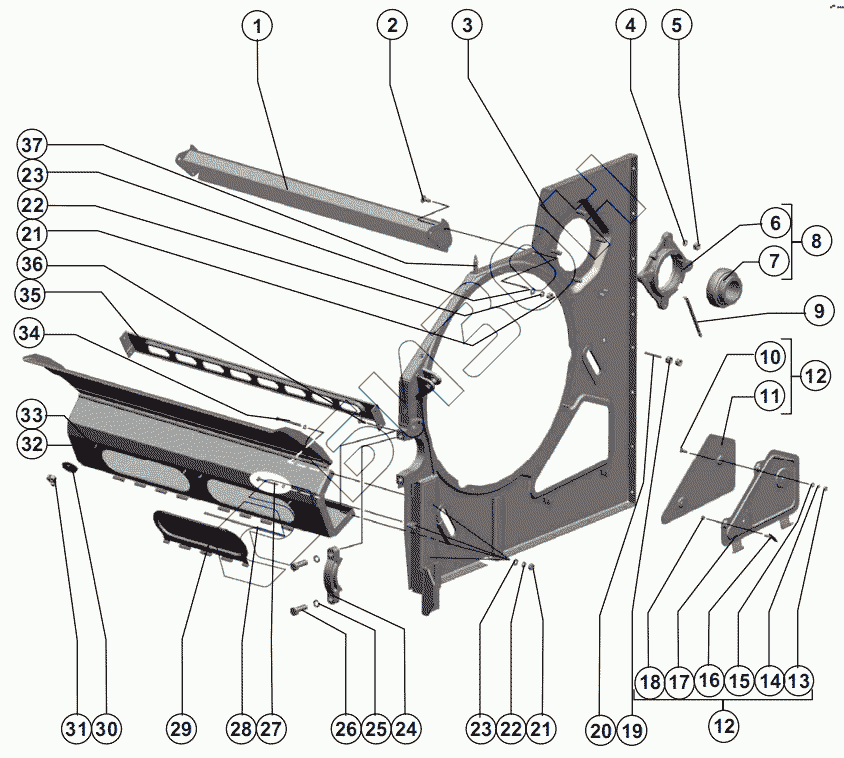

Графический каталог запасных частей к технике: РСМ-101 "Вектор". Панель левая
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 101.01.15.190 | Отсекатель |
Загрузка ...
|
|
| 2 | Болт М10х25.46.019 ГОСТ 77802-81 | Болт М10х25.46.019 ГОСТ 77802-81 |
Загрузка ...
|
|
| 3 | 101.01.16.000 | Панель левая |
Загрузка ...
|
|
| 4 | Шайба 16Т 65Г 019 ГОСТ 6402-70 | Шайба 16Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 5 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | Гайка М16-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 6 | Н.027.116 | Корпус подшипника |
Загрузка ...
|
|
| 7 | Подшипник 780716НК7С27 ТУ 37.006.084-90 | Подшипник 780716НК7С27 ТУ 37.006.084-90 |
Загрузка ...
|
|
| 8 | Н.027.01.160-01 | Опора |
Загрузка ...
|
|
| 9 | 44Б-2-67 | Трубка |
Загрузка ...
|
|
| 10 | Болт М8х20 ТУ23.4617472.06-91 | Болт М8х20 ТУ23.4617472.06-91 |
Загрузка ...
|
|
| 11 | РСМ-10.01.15.415 | Накладка |
Загрузка ...
|
|
| 12 | РСМ-10.01.15.210 | Крышка |
Загрузка ...
|
|
| 13 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | Гайка М8-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 14 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 15 | Шайба С8х1.4.01.019 ГОСТ 11371-78 | Шайба С8х1.4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 16 | 44-1-2-16-2 | Винт |
Загрузка ...
|
|
| 17 | РСМ-10.01.15.220 | Крышка |
Загрузка ...
|
|
| 18 | 44-00241 | Втулка |
Загрузка ...
|
|
| 19 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | Гайка М12-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 20 | РСМ-10.01.15.615 | Шпилька |
Загрузка ...
|
|
| 21 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | Гайка М10-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 22 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 23 | Шайба С10.01.019 ГОСТ 11371-78 | Шайба С10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 24 | РСМ-10.01.15.202 | Обойма |
Загрузка ...
|
|
| 25 | Шайба 20Т 65Г 019 ГОСТ 6402-70 | Шайба 20Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 26 | Болт М20-6gх60.109.40Х019 ГОСТ 7798-78 | Болт М20-6gх60.109.40Х019 ГОСТ 7798-78 |
Загрузка ...
|
|
| 27 | Болт М10-6gх90.88.35.019 ГОСТ 7798-70 | Болт М10-6gх90.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 28 | РСМ-10.05.13.602 | Ось |
Загрузка ...
|
|
| 29 | РСМ-10Б.01.15.411 | Крышка |
Загрузка ...
|
|
| 30 | 41119А | Шайба эксцентричная |
Загрузка ...
|
|
| 31 | 54-2-157 | Гайка специальная |
Загрузка ...
|
|
| 32 | 101.01.15.050 | Щит |
Загрузка ...
|
|
| 33 | Болт М6х20.46.019 ГОСТ 7802-81 | Болт М6х20.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 34 | Болт М10-6gх110.88.35.019 ГОСТ 7798-70 | Болт М10-6gх110.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 35 | 101.01.15.260 | Камнеуловитель |
Загрузка ...
|
|
| 36 | Болт М10-6gх25.88.35.019 ГОСТ 7798-70 | Болт М10-6gх25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 37 | РСМ-10.01.15.602 | Шпилька |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
