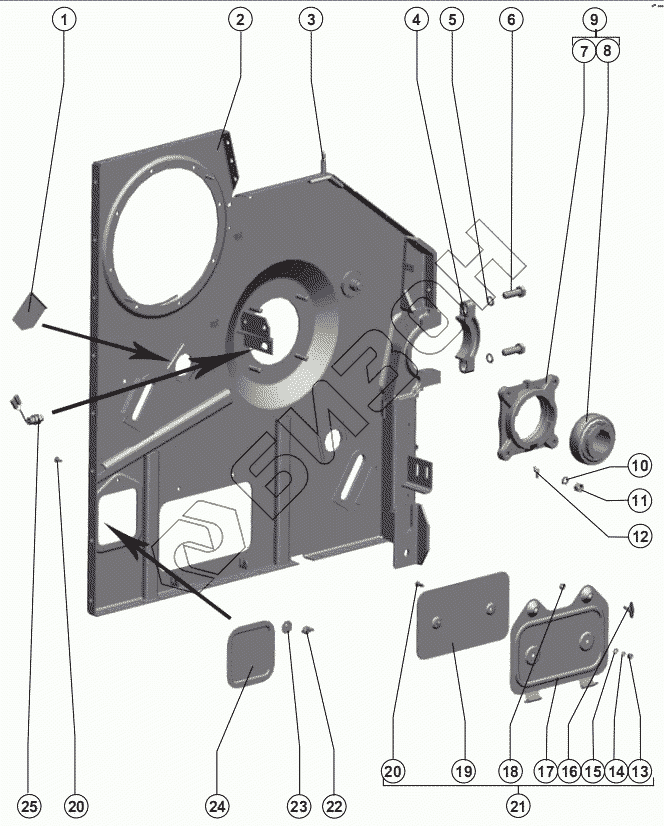

Графический каталог запасных частей к технике: РСМ-101 "Вектор". Панель правая
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.01.15.427 | Заслонка |
Загрузка ...
|
|
| 2 | 101.01.17.000 | Панель правая |
Загрузка ...
|
|
| 3 | РСМ-10.01.15.603 | Шпилька |
Загрузка ...
|
|
| 4 | РСМ-10.01.15.202 | Обойма |
Загрузка ...
|
|
| 5 | Шайба 20Т 65Г 019 ГОСТ6402-70 | Шайба 20Т 65Г 019 ГОСТ6402-70 |
Загрузка ...
|
|
| 6 | Болт М20-6gх60.109.40Х.019 ГОСТ 7798-70 | Болт М20-6gх60.109.40Х.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 7 | Н.027.116 | Корпус подшипника |
Загрузка ...
|
|
| 8 | Подшипник 680314НК7С27 ТУ 37.006.084-90 | Подшипник 680314НК7С27 ТУ 37.006.084-90 |
Загрузка ...
|
|
| 9 | Н.027.01.160 | Подшипник в сборе или опора или РСМ-10.01.15.330 |
Загрузка ...
|
|
| 10 | Шайба 16Т 65Г 019 ГОСТ 6402-70 | Шайба 16Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 11 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | Гайка М16-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 12 | Масленка 2.2.45.Ц6.хр ГОСТ 19853-74 | Масленка 2.2.45.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 13 | Гайка 8Т 65Г 019 ГОСТ 6402-70 | Гайка 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 14 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 15 | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | Шайба С.8х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 16 | 44-1-2-16-2 | Винт |
Загрузка ...
|
|
| 17 | РСМ-10.01.15.260 | Крышка |
Загрузка ...
|
|
| 18 | 44-00241 | Втулка |
Загрузка ...
|
|
| 19 | РСМ-10.01.15.439А | Накладка |
Загрузка ...
|
|
| 20 | Болт М8х20 ТУ 23.4617472.06-91 | Болт М8х20 ТУ 23.4617472.06-91 |
Загрузка ...
|
|
| 21 | РСМ-10.01.15.250 | Крышка |
Загрузка ...
|
|
| 22 | 54-2-157 | Гайка специальная |
Загрузка ...
|
|
| 23 | 41119А | Шайба эксцентричная |
Загрузка ...
|
|
| 24 | РСМ-10.01.15.120 | Крышка |
Загрузка ...
|
|
| 25 | Пр П-1М 17МО. 082.021ТУ | Преобразователь первичный Пр П-1М 17МО. 082.021ТУ |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
