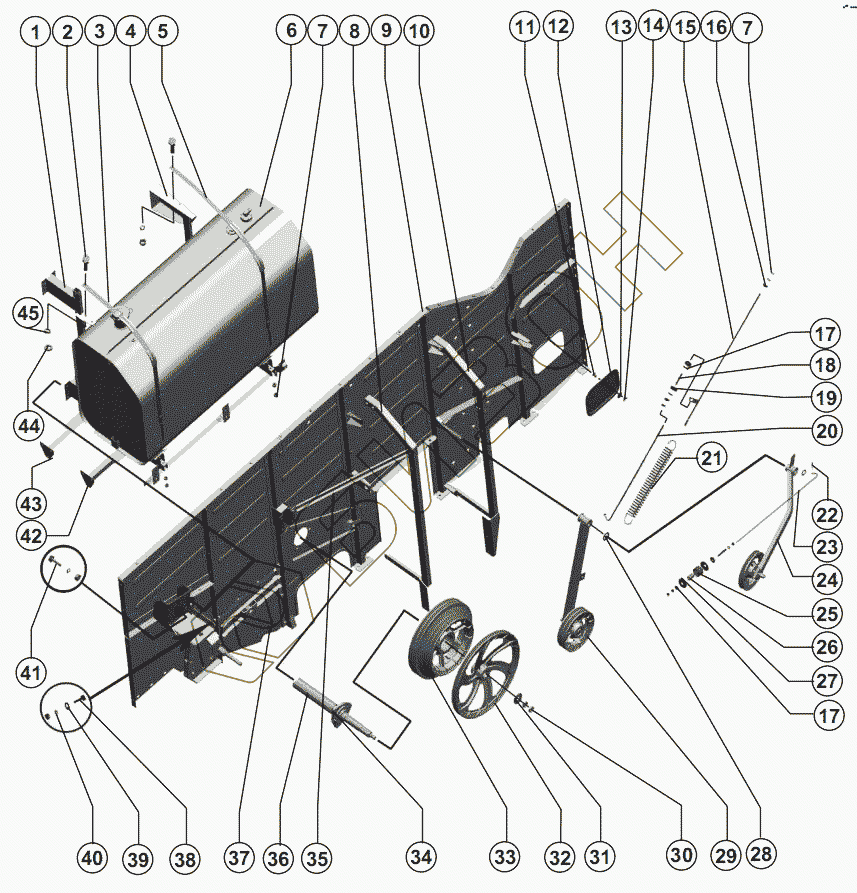

Графический каталог запасных частей к технике: РСМ-101 "Вектор". Панель правая
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 101.01.30.070 | Опора |
Загрузка ...
|
|
| 2 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 3 | 101.01.30.150 | Хомут |
Загрузка ...
|
|
| 4 | 101.01.30.090 | Опора |
Загрузка ...
|
|
| 5 | 101.01.30.130 | Хомут |
Загрузка ...
|
|
| 6 | РСМ-100.84.01.000 | Бак топливный |
Загрузка ...
|
|
| 7 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 8 | 101.01.00.060 | Опора |
Загрузка ...
|
|
| 9 | 101.01.32.000 | Панель |
Загрузка ...
|
|
| 10 | 101.01.00.050 | Опора |
Загрузка ...
|
|
| 11 | Болт М6х20.46.019 ГОСТ 7802-81 | Болт М6х20.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 12 | 34-2-70 | Крышка верхнего люка |
Загрузка ...
|
|
| 13 | РСМ-10.01.15.436 | Шайба эксцентрическая |
Загрузка ...
|
|
| 14 | 54-2-157 | Гайка специальная |
Загрузка ...
|
|
| 15 | 101.01.30.290 | Тяга |
Загрузка ...
|
|
| 16 | 54-00732 | Шайба сферическая (для комбайнов с измельчителем) |
Загрузка ...
|
|
| 17 | Шайба C 10х3.01.019 ГОСТ 6958-78 | Шайба C 10х3.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 18 | РСМ-10.01.30.834 | Втулка (для комбайнов с измельчителем) |
Загрузка ...
|
|
| 19 | РСМ-10.01.30.015 | Кольцо (для комбайнов с измельчителем) |
Загрузка ...
|
|
| 20 | РСМ-10.17.00.608 | Тяга (для комбайнов с измельчителем) |
Загрузка ...
|
|
| 21 | РСМ-10.14.00.609Б | Пружина (для комбайнов с измельчителем) |
Загрузка ...
|
|
| 22 | Шплинт 3,2x32.019 ГОСТ 397-79 | Шплинт 3,2x32.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 23 | РСМ-10.01.30.643 | Тяга |
Загрузка ...
|
|
| 24 | РСМ-10.14.00.060Б | Ролик натяжной (для комбайнов с измельчителем) |
Загрузка ...
|
|
| 25 | 54-60878 | Пружина |
Загрузка ...
|
|
| 26 | РСМ-10.01.30.018 | Втулка |
Загрузка ...
|
|
| 27 | РСМ-10.04.10.412 | Шайба |
Загрузка ...
|
|
| 28 | Шайба С.30х2.01.019 ГОСТ 11371-78 | Шайба С.30х2.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 29 | РСМ-10.01.30.740Б | Ролик |
Загрузка ...
|
|
| 30 | Гайка М24х2-6H.04.019 ГОСТ 5916-70 | Гайка М24х2-6H.04.019 ГОСТ 5916-70 |
Загрузка ...
|
|
| 31 | Шайба C 24х6.01.019 ГОСТ 6958-78 | Шайба C 24х6.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 32 | РСМ-10.01.30.160 | Шкив или РСМ-10.01.30.180А |
Загрузка ...
|
|
| 33 | РСМ-10.14.00.130А | Шкив в сборе |
Загрузка ...
|
|
| 34 | Н.027.01.080-02 | Опора |
Загрузка ...
|
|
| 35 | 101.01.00.432А | Подкос |
Загрузка ...
|
|
| 36 | 101.01.34.601 | Вал |
Загрузка ...
|
|
| 37 | РСМ-10Б.14.60.360 | Боковина |
Загрузка ...
|
|
| 38 | Гайка М24х2-6H.04.019 ГОСТ 5916-70 | Гайка М24х2-6H.04.019 ГОСТ 5916-70 |
Загрузка ...
|
|
| 39 | Шайба C 24х6.01.019 ГОСТ 6958-78 | Шайба C 24х6.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 40 | Гайка М24х2-6H.04.019 ГОСТ 5916-70 | Гайка М24х2-6H.04.019 ГОСТ 5916-70 |
Загрузка ...
|
|
| 41 | Шайба C 24х6.01.019 ГОСТ 6958-78 | Шайба C 24х6.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 42 | 101.01.57.240 | Кронштейн |
Загрузка ...
|
|
| 43 | 101.01.57.250 | Кронштейн |
Загрузка ...
|
|
| 44 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 45 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
