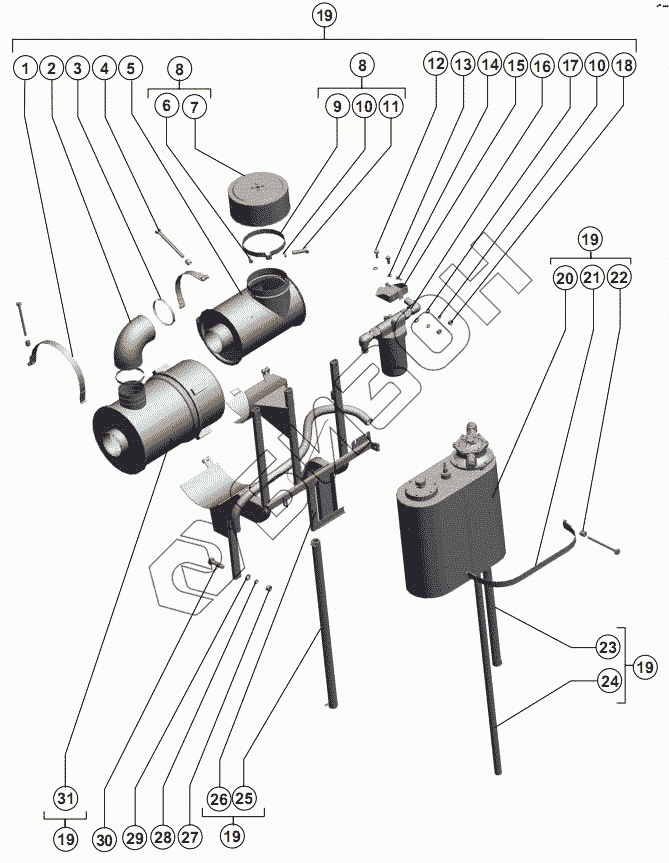

Графический каталог запасных частей к технике: РСМ-101 "Вектор". Стойка
1
2
3
4
5
6
7
8
8
9
10
10
11
12
13
14
15
16
17
18
19
19
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 101.05.00.780 | Хомут |
Загрузка ...
|
|
| 2 | Шланг угловой 4310-1109375 | Шланг угловой 4310-1109375 |
Загрузка ...
|
|
| 3 | Хомут TORRO S120-140/12-C7W1 | Хомут TORRO S120-140/12-C7W1 |
Загрузка ...
|
|
| 4 | 101.05.00.637 | Болт М10 |
Загрузка ...
|
|
| 5 | ЯМЗ.238-10Б.06.000-10 TУ 4755-006-00232058-96 | Воздухоочиститель ЯМЗ.238-10Б.06.000-10 TУ 4755-006-00232058-96 |
Загрузка ...
|
|
| 6 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 7 | 21-12С4 | Воздухозаборник |
Загрузка ...
|
|
| 8 | 31-12C3-1 | Воздухозаборник вращающийся |
Загрузка ...
|
|
| 9 | 31-1234 | Хомут |
Загрузка ...
|
|
| 10 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 11 | Болт М10-6gx35.88.35.019 ГОСТ 7798-70 | Болт М10-6gx35.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 12 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 13 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 14 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 15 | 101.01.58.160 | Опора |
Загрузка ...
|
|
| 16 | 101.09.01.800-01 | Фильтр ГСТ |
Загрузка ...
|
|
| 17 | Шайба С.10.01.019 ГОСТ 11371-78 | Шайба С.10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 18 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 19 | 101.01.58.020 | Стойка |
Загрузка ...
|
|
| 20 | 101.09.01.820-01 | Гидробак |
Загрузка ...
|
|
| 21 | 101.01.58.170 | Хомут |
Загрузка ...
|
|
| 22 | 101.05.00.817 | Втулка |
Загрузка ...
|
|
| 23 | 101.09.11.680 | Рукав |
Загрузка ...
|
|
| 24 | 101.09.35.001 | Рукав |
Загрузка ...
|
|
| 25 | РСМ-10Б.09.69.430-01 | Рукав |
Загрузка ...
|
|
| 26 | 101.01.58.150 | Опора |
Загрузка ...
|
|
| 27 | Гайка М12-6H.6.019 ГОСТ 5915-70 | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 28 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 29 | Шайба C 12.01.019 ГОСТ 6958-78 | Шайба C 12.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 30 | Болт М16-6gx55.88.35.019 ГОСТ 7798-70 | Болт М16-6gx55.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 31 | Воздухоочиститель 101.05.00.300 ТУ 4755-006-00232058-96 | Воздухоочиститель 101.05.00.300 ТУ 4755-006-00232058-96 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
