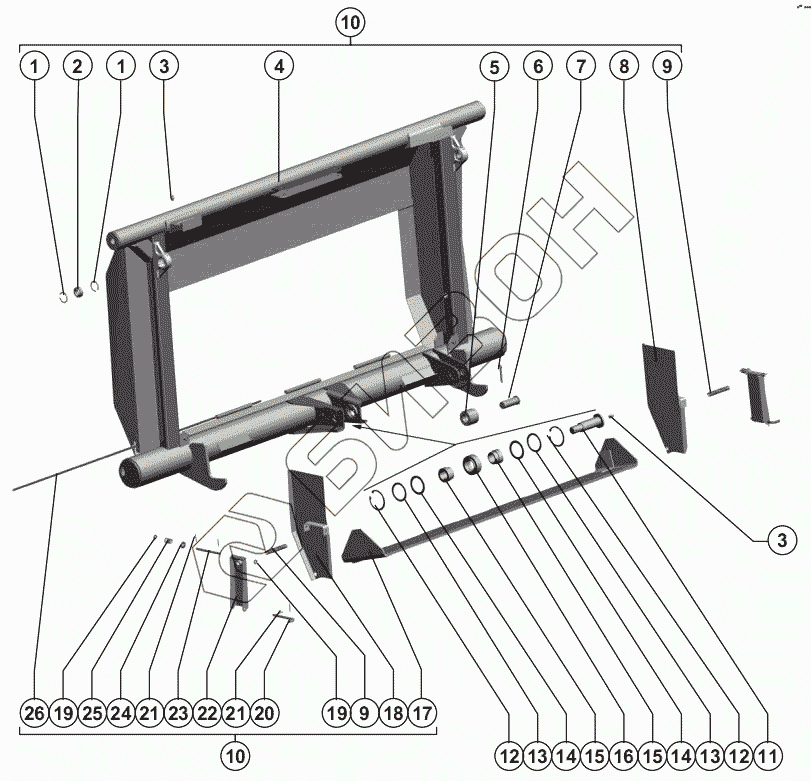

Графический каталог запасных частей к технике: РСМ-101 "Вектор". Рамка
1
1
2
3
3
4
5
6
7
8
9
9
10
10
11
12
12
13
13
14
14
15
15
16
17
18
19
19
20
21
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Кольцо C35 ГОСТ 13941-86 | Кольцо C35 ГОСТ 13941-86 |
Загрузка ...
|
|
| 2 | Подшипник ШСП20К ТУ 37.553.130-90 | Подшипник ШСП20К ТУ 37.553.130-90 |
Загрузка ...
|
|
| 3 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 4 | 142.03.02.010-01 | Рамка |
Загрузка ...
|
|
| 5 | 3518060-16302A | Ролик |
Загрузка ...
|
|
| 6 | Шплинт 6.3x45.019 ГОСТ 397-79 | Шплинт 6.3x45.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 7 | Ось 6-25 b12x65.35.Ц9хр ГОСТ 9650-80 | Ось 6-25 b12x65.35.Ц9хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 8 | 142.03.02.060-01 | Щиток |
Загрузка ...
|
|
| 9 | 54-60575А | Пружина |
Загрузка ...
|
|
| 10 | 142.03.02.000-01 | Рамка |
Загрузка ...
|
|
| 11 | 142.03.00.621 | Ось |
Загрузка ...
|
|
| 12 | Кольцо C62 ГОСТ 13943-86 | Кольцо C62 ГОСТ 13943-86 |
Загрузка ...
|
|
| 13 | 142.03.00.418 | Шайба |
Загрузка ...
|
|
| 14 | 142.03.00.003 | Кольцо |
Загрузка ...
|
|
| 15 | 142.03.00.803 | Втулка |
Загрузка ...
|
|
| 16 | Подшипник ШСП40К ТУ 37.553.130-90 | Подшипник ШСП40К ТУ 37.553.130-90 |
Загрузка ...
|
|
| 17 | 142.03.02.070-01 | Щит уплотнения |
Загрузка ...
|
|
| 18 | 142.03.02.060 | Щиток |
Загрузка ...
|
|
| 19 | Шайба С.8х1.4.01.019 ГОСТ 11371-78 | Шайба С.8х1.4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 20 | 142.03.02.602 | Ось |
Загрузка ...
|
|
| 21 | Шплинт 2x20.019 ГОСТ 397-79 | Шплинт 2x20.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 22 | 142.03.02.120 | Прижим |
Загрузка ...
|
|
| 23 | 142.03.02.601 | Ось |
Загрузка ...
|
|
| 24 | Шайба C 8.01 ГОСТ 6958-78 | Шайба C 8.01 ГОСТ 6958-78 |
Загрузка ...
|
|
| 25 | 3518060-16291 | Пружина |
Загрузка ...
|
|
| 26 | 142.03.02.603-01 | Шомпол |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
