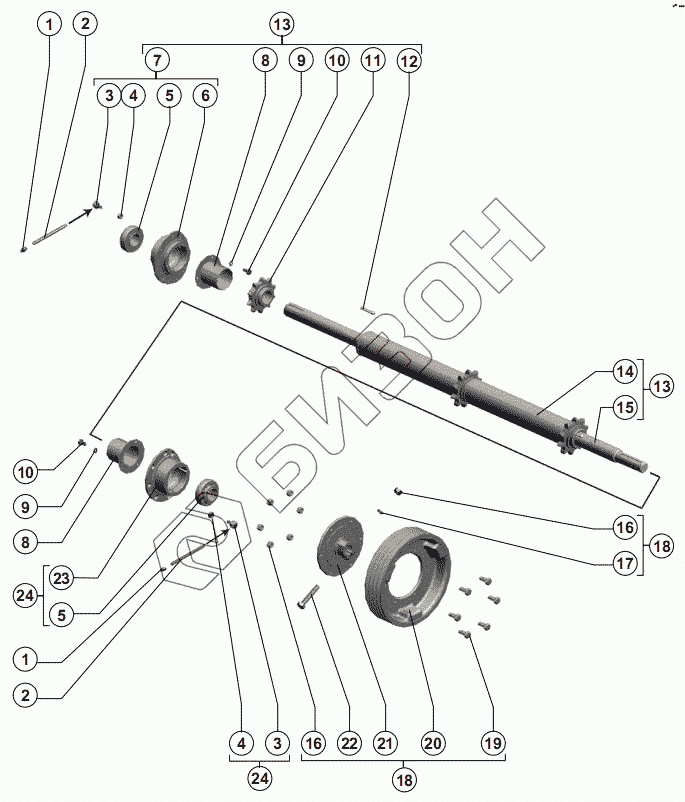

Графический каталог запасных частей к технике: РСМ-101 "Вектор". Вал верхний
1
1
2
2
3
3
4
4
5
5
6
7
8
8
9
9
10
10
11
12
13
13
14
15
16
16
17
18
18
19
20
21
22
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 2 | 44Б-80243 | Трубка |
Загрузка ...
|
|
| 3 | РСМ-10.01.15.613 | Переходник |
Загрузка ...
|
|
| 4 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 5 | Подшипник 680210 А2НК7С17 ТУ-37.006.084-90 | Подшипник 680210 А2НК7С17 ТУ~37.006.084-90 |
Загрузка ...
|
|
| 6 | РСМ-10.27.02.203-01 | Фланец |
Загрузка ...
|
|
| 7 | РСМ-10.27.02.080А-01 | Опора |
Загрузка ...
|
|
| 8 | 3518090-18460A-01 | Кожух |
Загрузка ...
|
|
| 9 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 10 | Болт М8-6gx16.88.35.019 ГОСТ 7798-70 | Болт М8-6gx16.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 11 | РСМ-10.27.02.030А | Звёздочка |
Загрузка ...
|
|
| 12 | 61141 | Шпонка или 61141-01 -02-03 -04 -05 -06 |
Загрузка ...
|
|
| 13 | 142.03.00.050-01 | Вал верхний |
Загрузка ...
|
|
| 14 | 3518050-18460Б-01 | Кожух в сборе |
Загрузка ...
|
|
| 15 | 142.03.00.624 | Вал |
Загрузка ...
|
|
| 16 | Гайка М12-6H.6.019 ГОСТ 5915-70 | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 17 | Шайба 12Т 65Г 019 ГОСТ 6402-70 | Шайба 12Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 18 | 142.03.00.150 | Шкив |
Загрузка ...
|
|
| 19 | Болт М12-6gx30.88.35.019 ГОСТ 7798-70 | Болт М12-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 20 | 142.03.00.102 | Шкив |
Загрузка ...
|
|
| 21 | 142.03.00.160 | Фланец |
Загрузка ...
|
|
| 22 | Болт М12-6gx65.88.35.019 ГОСТ 7798-70 | Болт М12-6gx65.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 23 | РСМ-10.27.02.203 | Фланец |
Загрузка ...
|
|
| 24 | РСМ-10.27.02.080А | Опора |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
