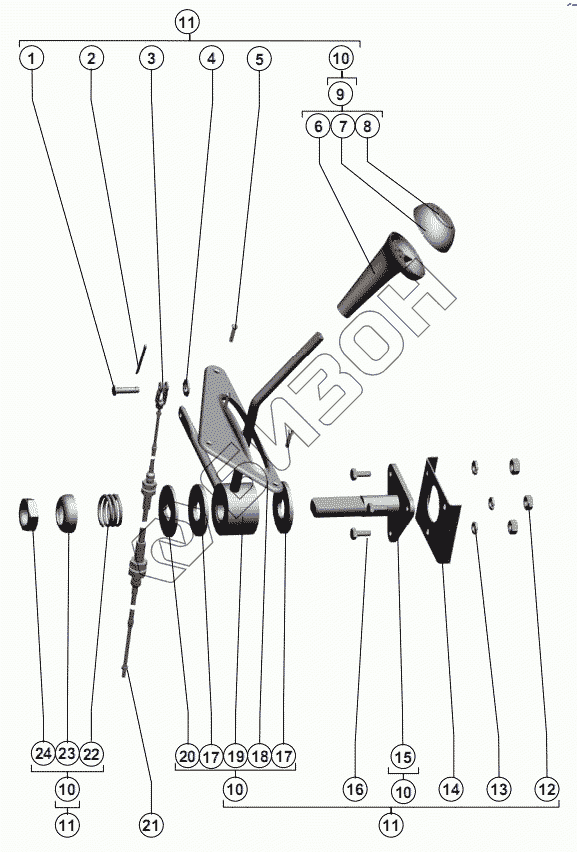

Графический каталог запасных частей к технике: РСМ-101 "Вектор". Рычаг
1
2
3
4
5
6
7
8
9
10
10
10
10
11
11
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Ось 6-6 b12x25М.35.Ц9.хр ГОСТ 9650-80 | Ось 6-6 b12x25М.35.Ц9.хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 2 | Шплинт 2x25.019 ГОСТ 397-79 | Шплинт 2x25.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 3 | РСМ-10.04.11.304-01 | Вилка |
Загрузка ...
|
|
| 4 | Шайба С.6х1.4.01.019 ГОСТ 11371-78 | Шайба С.6х1.4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 5 | Винт В М4-6gx16.48.016 ГОСТ 11473-80 | Винт В М4-6gx16.48.016 ГОСТ 11473-80 |
Загрузка ...
|
|
| 6 | 101.06.11.001 | Рукоятка |
Загрузка ...
|
|
| 7 | 101.26.11.007 | Глазок |
Загрузка ...
|
|
| 8 | 101.04.11.008 | Табличка-символ |
Загрузка ...
|
|
| 9 | 101.04.11.050 | Рукоятка |
Загрузка ...
|
|
| 10 | 101.04.11.000 | Рычаг |
Загрузка ...
|
|
| 11 | 101.04.01.200 | Пульт управления |
Загрузка ...
|
|
| 12 | Гайка М6-6H.6.019 ГОСТ 5915-70 | Гайка М6-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 13 | Шайба 6Т 65Г 019 ГОСТ 6402-70 | Шайба 6Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 14 | 101.04.01.370 | Боковина |
Загрузка ...
|
|
| 15 | 101.04.11.030 | Кронштейн |
Загрузка ...
|
|
| 16 | Болт М6-6gx16.48.019 ГОСТ 7798-70 | Болт М6-6gx16.48.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 17 | Кольцо уплотнительное 50.0х20.0х4.0 шифр 65 ТУ 38 114111-80 | Кольцо уплотнительное 50.0х20.0х4.0 шифр 65 ТУ 38 114111-80 |
Загрузка ...
|
|
| 18 | 101.04.00.019 | Вставка |
Загрузка ...
|
|
| 19 | 101.04.11.010 | Рычаг |
Загрузка ...
|
|
| 20 | 101.06.11.401 | Шайба |
Загрузка ...
|
|
| 21 | 172-L-TT-125-6500 ТУ У 29.3-31003530-002-2002 | Трос дистанционного управления 172-L-TT-125-6500 ТУ У 29.3-31003530-002-2002 |
Загрузка ...
|
|
| 22 | РСМ-10.04.13.613А | Пружина |
Загрузка ...
|
|
| 23 | РСМ-10.12.00.447 | Шайба |
Загрузка ...
|
|
| 24 | Гайка М20х1.5-6H.04.35.019 ГОСТ 5916-70 | Гайка М20х1.5-6H.04.35.019 ГОСТ 5916-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
