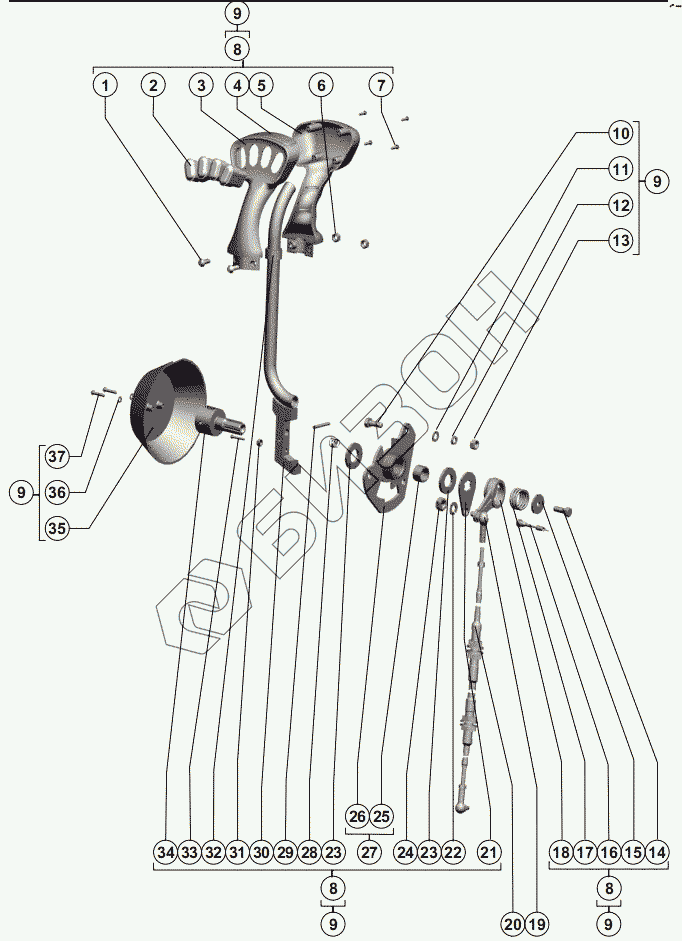

Графический каталог запасных частей к технике: РСМ-101 "Вектор". Рычаг управления движением
1
2
3
4
5
6
7
8
8
8
9
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Винт В М5-6gх12.48.019 ГОСТ 17473-80 | Винт В М5-6gх12.48.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 2 | 92.3709 ТУ 37.469.012-95 | Переключатель |
Загрузка ...
|
|
| 3 | 101.06.16.007 | Рукоятка |
Загрузка ...
|
|
| 4 | 101.04.16.002 | Табличка-символ |
Загрузка ...
|
|
| 5 | 101.06.16.008 | Рукоятка |
Загрузка ...
|
|
| 6 | Гайка М5-6H.6.019 ГОСТ 5927-70 | Гайка М5-6H.6.019 ГОСТ 5927-70 |
Загрузка ...
|
|
| 7 | Винт 2-3х12.01.036 ГОСТ 10621-80 | Винт 2-3х12.01.036 ГОСТ 10621-80 |
Загрузка ...
|
|
| 8 | 101.04.17.000 | Рычаг управления движением |
Загрузка ...
|
|
| 9 | 101.04.01.200 | Пульт управления |
Загрузка ...
|
|
| 10 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 11 | Шайба С.8х1.4.01.019 ГОСТ 11371-78 | Шайба С.8х1.4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 12 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 13 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 14 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 15 | РСМ-10.04.13.422 | Шайба |
Загрузка ...
|
|
| 16 | ВК-409 (2101-3803130) ТУ 37.003.478-2004 | Выключатель контрольной лампы воздушной заслонки |
Загрузка ...
|
|
| 17 | РСМ-10.04.13.613А | Пружина |
Загрузка ...
|
|
| 18 | 101.04.17.305 | Рычаг |
Загрузка ...
|
|
| 19 | 101.06.16.050 | Шарнир |
Загрузка ...
|
|
| 20 | 172-M-TT-75-6300 ТУ У 29.3-31003530-001-2002 | Трос дистанционного управления 172-M-TT-75-6300 ТУ У 29.3-31003530-001-2002 |
Загрузка ...
|
|
| 21 | 101.04.17.431 | Пластина |
Загрузка ...
|
|
| 22 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 23 | РСМ-10.04.13.006А | Шайба или РСМ-10.04.13.015 |
Загрузка ...
|
|
| 24 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 25 | РСМ-10.04.13.007А | Втулка |
Загрузка ...
|
|
| 26 | 101.04.17.360 | Диск |
Загрузка ...
|
|
| 27 | 101.04.17.230 | Диск |
Загрузка ...
|
|
| 28 | РСМ-10.04.13.614Б | Пружина |
Загрузка ...
|
|
| 29 | Штифт 5х40 ГОСТ 3128-70 | Штифт 5 х 40 ГОСТ 3128-70 |
Загрузка ...
|
|
| 30 | 101.04.17.020 СБ | Рычаг |
Загрузка ...
|
|
| 31 | Гайка М4-6H.6.019 ГОСТ 5927-70 | Гайка М4-6H.6.019 ГОСТ 5927-70 |
Загрузка ...
|
|
| 32 | 101.06.16.014 | Втулка |
Загрузка ...
|
|
| 33 | Винт В 4-6gх25-25.48.016 ГОСТ 17473-80 | Винт В 4-6gх25-25.48.016 ГОСТ 17473-80 |
Загрузка ...
|
|
| 34 | РСМ-10.04.13.612Б | Вал |
Загрузка ...
|
|
| 35 | РСМ-10.04.30.001 | Крышка |
Загрузка ...
|
|
| 36 | Шайба С.4.01.019 ГОСТ 11371-78 | Шайба С.4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 37 | Винт В М6gх20.48.019 ГОСТ 17473-80 | Винт В М6gх20.48.019 ГОСТ 17473-80 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
