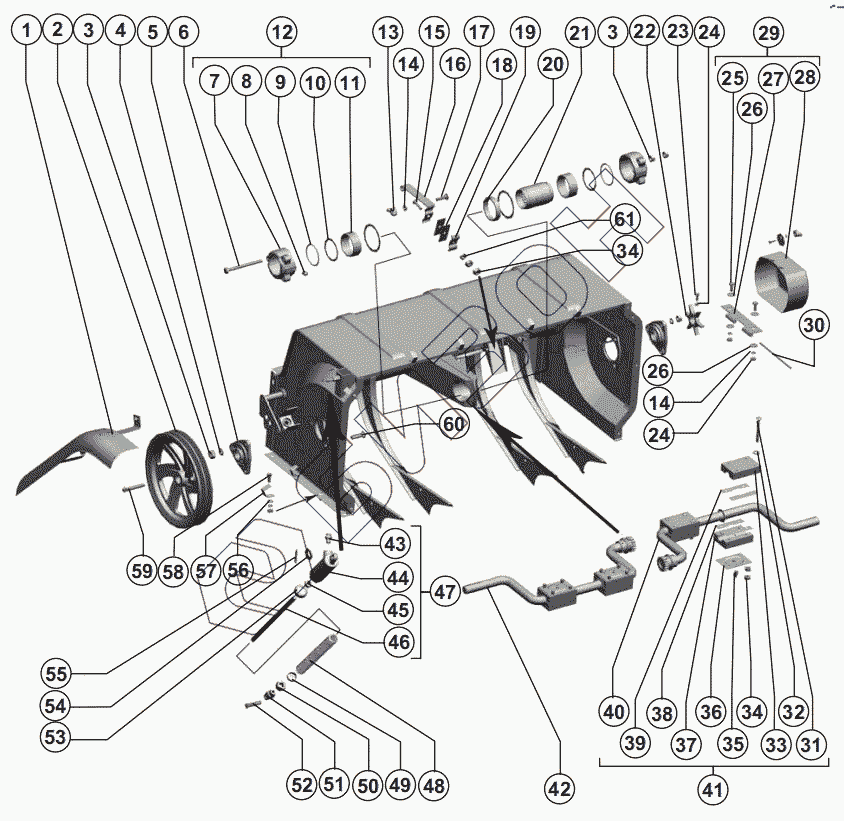

Графический каталог запасных частей к технике: РСМ-101 "Вектор". Соломонабиватель
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
24
25
26
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.12.00.330 | Щиток |
Загрузка ...
|
|
| 2 | РСМ-10Б.12.08.130 | Шкив |
Загрузка ...
|
|
| 3 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 4 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 5 | Н.027.01.050 | Опора подшипника |
Загрузка ...
|
|
| 6 | Болт М10-6gx120-50.88.35.019 ГОСТ 7798-70 | Болт М10-6gx120-50.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 7 | РСМ-10.12.14.102 | Корпус левый |
Загрузка ...
|
|
| 8 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 9 | Кольцо 072-080-46-2-2 ГОСТ 9833-73/ГОСТ 18829-73 | Кольцо 072-080-46-2-2 ГОСТ 9833-73/ГОСТ 18829-73 |
Загрузка ...
|
|
| 10 | РСМ-10.12.14.432 | Шайба упорная |
Загрузка ...
|
|
| 11 | Подшипник НК 758332 нестандартный | Подшипник НК 758332 нестандартный |
Загрузка ...
|
|
| 12 | РСМ-10.12.14.170 | Корпус левый в сборе |
Загрузка ...
|
|
| 13 | 54-2-157 | Гайка специальная |
Загрузка ...
|
|
| 14 | Шайба 6Т 65Г 019 ГОСТ 6402-70 | Шайба 6Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 15 | Болт М8х30.46.019 ГОСТ 7802-81 | Болт М8х30.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 16 | РСМ-10.12.15.010 | Скоба |
Загрузка ...
|
|
| 17 | Болт М6х20.46.019 ГОСТ 7802-81 | Болт М6х20.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 18 | РСМ-10.12.15.001 | Прокладка |
Загрузка ...
|
|
| 19 | РСМ-10.12.15.504А | Скоба |
Загрузка ...
|
|
| 20 | РСМ-10.12.14.002 | Кольцо направляющее |
Загрузка ...
|
|
| 21 | РСМ-10.12.14.604А | Втулка соединительная |
Загрузка ...
|
|
| 22 | РСМ-10.10.30.012А-01 | Звездочка |
Загрузка ...
|
|
| 23 | Винт М6х20.22Н ТУ 23.4617472.07-91 | Винт М6х20.22Н ТУ 23.4617472.07-91 |
Загрузка ...
|
|
| 24 | Гайка М6-6H.6.019 ГОСТ 5915-70 | Гайка М6-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 25 | Болт М6-6gx16.48.019 ГОСТ 7798-70 | Болт М6-6gx16.48.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 26 | Шайба C 6х1.4.01.019 ОСТ 6958-78 | Шайба C 6х1.4.01.019 ОСТ 6958-78 |
Загрузка ...
|
|
| 27 | РСМ-10.01.05.405 | Петля |
Загрузка ...
|
|
| 28 | РСМ-10.12.14.001А | Крышка |
Загрузка ...
|
|
| 29 | РСМ-10.12.14.100 | Кожух |
Загрузка ...
|
|
| 30 | РСМ-10.01.05.601 | Ось |
Загрузка ...
|
|
| 31 | Болт М8х80.46.019 ГОСТ 7802-81 | Болт М8х80.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 32 | Шайба С.12х2.01.019 ГОСТ 11371-78 | Шайба С.12х2.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 33 | 65-90023 | Полуподшипник А |
Загрузка ...
|
|
| 34 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 35 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 36 | 40204 | Накладка |
Загрузка ...
|
|
| 37 | 65-90024 | Полуподшипник Б |
Загрузка ...
|
|
| 38 | 00437-01 | Прокладка |
Загрузка ...
|
|
| 39 | 00437 | Прокладка |
Загрузка ...
|
|
| 40 | 101.12.09.110 | Вал коленчатый |
Загрузка ...
|
|
| 41 | 101.12.09.000 | Вал |
Загрузка ...
|
|
| 42 | 101.12.08.000 | Вал |
Загрузка ...
|
|
| 43 | Штуцер ввертной GE08LMEDOMDCF | Штуцер ввертной GE08LMEDOMDCF |
Загрузка ...
|
|
| 44 | Гидроцилиндр ГА-66010А-04 ТУ 4785-001-07512714-2002 (ГЦ-01.000 ТУ) | Гидроцилиндр ГА-66010А-04 ТУ 4785-001-07512714-2002 (ГЦ-01.000 ТУ) |
Загрузка ...
|
|
| 45 | Гайка М12-6H.6.019 ГОСТ 5915-70 | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 46 | РСМ-10.12.00.623Б | Шток |
Загрузка ...
|
|
| 47 | 101.09.88.040 | Гидроцилиндр |
Загрузка ...
|
|
| 48 | ГА-66604А | Пружина |
Загрузка ...
|
|
| 49 | РСМ-10.12.00.447 | Шайба |
Загрузка ...
|
|
| 50 | Гайка М12х1.25-6H.6.019 ГОСТ 5915-70 | Гайка М12х1.25-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 51 | РСМ-10.04.12.306 | Вилка |
Загрузка ...
|
|
| 52 | Ось 6-10 b12x36.35.Ц9.хр ГОСТ 9650-80 | Ось 6-10 b12x36.35.Ц9.хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 53 | ГА-66401А | Шайба |
Загрузка ...
|
|
| 54 | Шайба С.12х2.01.019 ГОСТ 11371-78 | Шайба С.12х2.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 55 | Шплинт 3.2x20.019 ГОСТ 397-79 | Шплинт 3.2x20.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 56 | Шайба С.10.01.019 ГОСТ 11371-78 | Шайба С.10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 57 | РСМ-10.01.01.511 | Скоба |
Загрузка ...
|
|
| 58 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 59 | РСМ-10.12.01.601 | Шпонка специальная |
Загрузка ...
|
|
| 60 | Болт М10х35.46.019 ГОСТ 7802-81 | Болт М10х35.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 61 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
