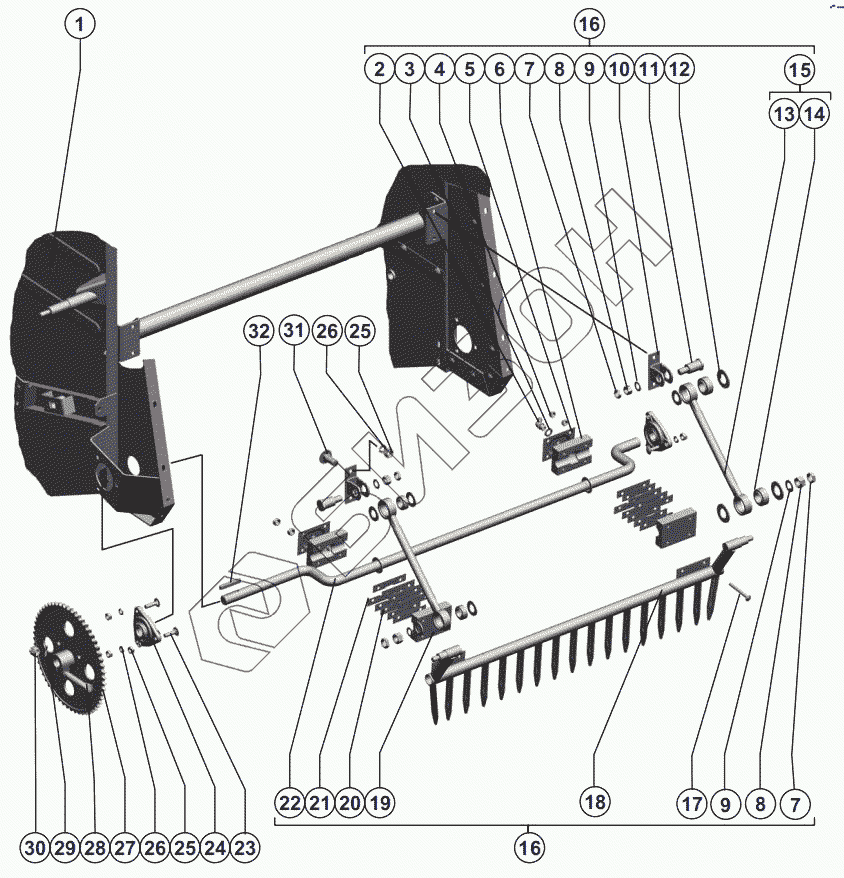

Графический каталог запасных частей к технике: РСМ-101 "Вектор". Половонабиватель
1
2
3
4
5
6
7
7
8
8
9
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
25
26
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 101.01.30.000 | Каркас |
Загрузка ...
|
|
| 2 | Маслёнка 2.2.45.Ц6.хр ГОСТ 19853-74 | Маслёнка 2.2.45.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 3 | Шайба C 10х2.01.019 ГОСТ 10450-78 | Шайба C 10х2.01.019 ГОСТ 10450-78 |
Загрузка ...
|
|
| 4 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 5 | 40204 | Накладка |
Загрузка ...
|
|
| 6 | РСМ-10.01.41.901-01 | Полуподшипник |
Загрузка ...
|
|
| 7 | Гайка М16-6H.04.019 ГОСТ 5916-70 | Гайка М16-6H.04.019 ГОСТ 5916-70 |
Загрузка ...
|
|
| 8 | Гайка М16-6H.6.019 ГОСТ 5915-70 | Гайка М16-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 9 | Шайба С.16.01.019 ГОСТ 11371-78 | Шайба С.16.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 10 | РСМ-10Б.01.41.110 | Опора подвески |
Загрузка ...
|
|
| 11 | РСМ-10.01.41.611 | Палец |
Загрузка ...
|
|
| 12 | РСМ-10.01.41.406 | Шайба |
Загрузка ...
|
|
| 13 | РСМ-10.01.41.100А | Подвеска |
Загрузка ...
|
|
| 14 | Подшипник ШП25Е ТУ 4649-007-05808824-2001 | Подшипник ШП25Е ТУ 4649-007-05808824-2001 |
Загрузка ...
|
|
| 15 | РСМ-10.01.41.090А | Подвеска половонабивателя |
Загрузка ...
|
|
| 16 | 101.01.41.000 | Половонабиватель |
Загрузка ...
|
|
| 17 | Болт М8х80.46.019 ГОСТ 7802-81 | Болт М8х80.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 18 | 101.01.41.120 | Гребенка половонабивателя |
Загрузка ...
|
|
| 19 | РСМ-10.01.41.901 | Полуподшипник |
Загрузка ...
|
|
| 20 | 00437-01 | Прокладка |
Загрузка ...
|
|
| 21 | 00437 | Прокладка |
Загрузка ...
|
|
| 22 | 101.01.41.010 | Вал коленчатый |
Загрузка ...
|
|
| 23 | Болт М10х35.46.019 ГОСТ 7802-81 | Болт М10х35.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 24 | Н.027.01.040 | Опора (для комбайнов с копнителем) |
Загрузка ...
|
|
| 25 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 26 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 27 | РСМ-10Б.01.30.560 | Звёздочка |
Загрузка ...
|
|
| 28 | Болт 2М12-6gx75.88.35.019 ГОСТ 7798-70 | Болт 2М12-6gx75.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 29 | Шплинт 3,2x32.019 ГОСТ 397-79 | Шплинт 3,2x32.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 30 | Гайка М12-6H.6.019 ГОСТ 5918-73 | Гайка М12-6H.6.019 ГОСТ 5918-73 |
Загрузка ...
|
|
| 31 | Болт М10х25.46.019 ГОСТ 7802-81 | Болт М10х25.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 32 | Шпонка 8х7х50 ГОСТ 23360-78 | Шпонка 8х7х50 ГОСТ 23360-78 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
