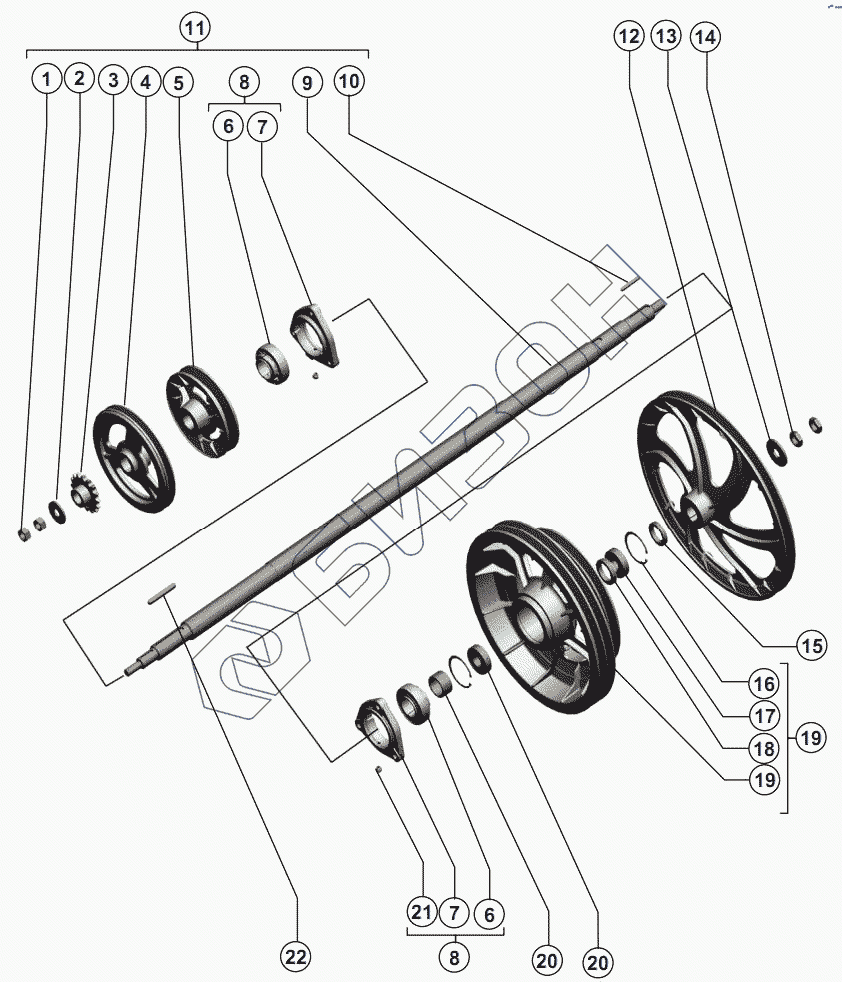

Графический каталог запасных частей к технике: РСМ-101 "Вектор". Контрпривод задний
1
2
3
4
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Гайка М20х1.5-6H.6.019 ГОСТ 5915-70 | Гайка М20х1.5-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 2 | Шайба C 20х5.01.019 ГОСТ 6958-78 | Шайба C 20х5.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 3 | РСМ-10.14.00.480А | Звездочка z-16 t-19,05 |
Загрузка ...
|
|
| 4 | РСМ-10.01.34.106 | Шкив |
Загрузка ...
|
|
| 5 | РСМ-10.01.34.060А | Шкив или РСМ-10.01.34.140 |
Загрузка ...
|
|
| 6 | Подшипник 680210 А2К7С27 ТУ 37.006.084-90 | Подшипник 680210 А2К7С27 ТУ 37.006.084-90 |
Загрузка ...
|
|
| 7 | Н.027.108А | Корпус подшипника |
Загрузка ...
|
|
| 8 | Н.027.01.080-02 | Опора |
Загрузка ...
|
|
| 9 | 101.01.34.601 | Вал |
Загрузка ...
|
|
| 10 | Шпонка 12x8x90 ГОСТ 23360-78 | Шпонка 12x8x90 ГОСТ 23360-78 |
Загрузка ...
|
|
| 11 | 101.01.34.000 | Контрпривод задний |
Загрузка ...
|
|
| 12 | РСМ-10.01.30.160 | Шкив или РСМ-10.01.30.180А |
Загрузка ...
|
|
| 13 | Шайба C 24х6.01.019 ГОСТ 6958-78 | Шайба C 24х6.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 14 | Гайка М24х2-6H.04.019 ГОСТ 5916-70 | Гайка М24х2-6H.04.019 ГОСТ 5916-70 |
Загрузка ...
|
|
| 15 | Кольцо C100 ГОСТ 13943-86 | Кольцо C100 ГОСТ 13943-86 |
Загрузка ...
|
|
| 16 | Подшипник 180309С17 ГОСТ 8882-75 | Подшипник 180309С17 ГОСТ 8882-75 |
Загрузка ...
|
|
| 17 | ПР-10.05.001 | Втулка |
Загрузка ...
|
|
| 18 | РСМ-10.14.00.140Д | Шкив диаметр 475/365 |
Загрузка ...
|
|
| 19 | РСМ-10.14.00.130А | Шкив в сборе |
Загрузка ...
|
|
| 20 | РСМ-10.17.00.801 | Втулка |
Загрузка ...
|
|
| 21 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 22 | Шпонка 12x8x63 ГОСТ 23360-78 | Шпонка 12x8x63 ГОСТ 23360-78 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
