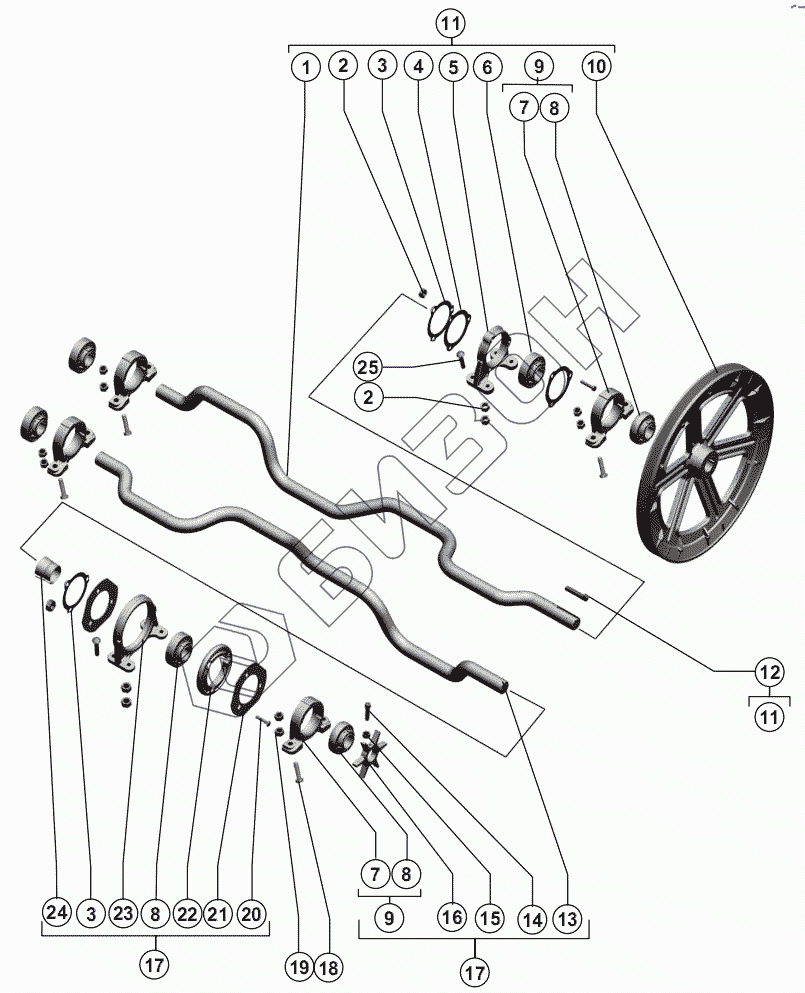

Графический каталог запасных частей к технике: РСМ-101 "Вектор". Валы коленчатые соломотряса
1
2
2
3
3
4
5
6
7
7
8
8
8
9
9
10
11
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 101.01.38.604 | Вал |
Загрузка ...
|
|
| 2 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 3 | 54-43317 | Шайба стопорная |
Загрузка ...
|
|
| 4 | 54-43315 | Фланец |
Загрузка ...
|
|
| 5 | 54-20121 | Корпус подшипника |
Загрузка ...
|
|
| 6 | Подшипник 380707Т2С17 нестандартный | Подшипник 380707Т2С17 нестандартный |
Загрузка ...
|
|
| 7 | Н.027.005А-04 | Корпус подшипника ОСТ 23.2.438-92 |
Загрузка ...
|
|
| 8 | Подшипник 1680207 ЕК10Т2С17 ТУ 37.006.084-90 | Подшипник 1680207 ЕК10Т2С17 ТУ 37.006.084-90 |
Загрузка ...
|
|
| 9 | Н.027.00.050 | Опора |
Загрузка ...
|
|
| 10 | РСМ-10.01.38.150А | Шкив |
Загрузка ...
|
|
| 11 | 101.01.38.030 | Вал коленчатый ведущий |
Загрузка ...
|
|
| 12 | 54-61810 | Шпонка специальная |
Загрузка ...
|
|
| 13 | 101.01.38.603 | Вал |
Загрузка ...
|
|
| 14 | Винт М6х20.22Н ТУ 23.4617472.07-91 | Винт М6х20.22Н ТУ 23.4617472.07-91 |
Загрузка ...
|
|
| 15 | Гайка М6-6H.6.019 ГОСТ 5915-70 | Гайка М6-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 16 | РСМ-10.10.30.012А-01 | Звездочка |
Загрузка ...
|
|
| 17 | 101.01.38.040 | Вал коленчатый ведомый |
Загрузка ...
|
|
| 18 | Болт М12-6gх50.88.35.019 ГОСТ 7798-70 | Болт М12-6gх50.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 19 | Гайка М12-6H.6.019 ГОСТ 5915-70 | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 20 | Болт M8x40 ТУ23.4617472.06-91 | Болт M8x40 ТУ23.4617472.06-91 |
Загрузка ...
|
|
| 21 | РСМ-10.01.38.417 | Фланец |
Загрузка ...
|
|
| 22 | 54-00558 | Амортизатор |
Загрузка ...
|
|
| 23 | 54-20002А | Корпус подшипника |
Загрузка ...
|
|
| 24 | 101.01.38.605 | Втулка закрепительная |
Загрузка ...
|
|
| 25 | Болт M8x35 ТУ23.4617472.06-91 | Болт M8x35 ТУ23.4617472.06-91 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
