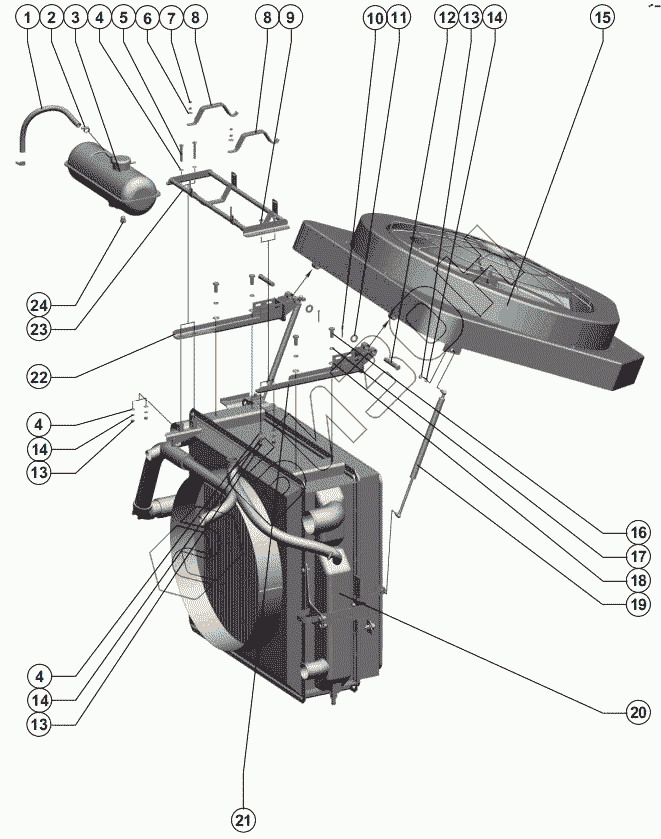

Графический каталог запасных частей к технике: РСМ-101 "Вектор". Установка воздухозаборника
1
2
3
4
4
4
5
6
7
8
8
9
10
11
12
13
13
13
14
14
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 101.05.00.019 | Патрубок |
Загрузка ...
|
|
| 2 | Хомут TORRO S16-27/ 9-C7W1 | Хомут TORRO S16-27/ 9-C7W1 |
Загрузка ...
|
|
| 3 | 5301-1311010-10 | Бачок расширительный 5301-1311010-10 |
Загрузка ...
|
|
| 4 | Шайба С.8х1.4.01.019 ГОСТ 11371-78 | Шайба С.8х1.4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 5 | Болт М8-6gx60.88.35.019 ГОСТ 7798-70 | Болт М8-6gx60.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 6 | Шайба C 6х1.4.01.019 ГОСТ 6958-78 | Шайба C 6х1.4.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 7 | Гайка М6-6H.6.019 ГОСТ 5915-70 | Гайка М6-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 8 | 101.05.00.980 | Хомут |
Загрузка ...
|
|
| 9 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 10 | Шплинт 4x36.019 ГОСТ 397-79 | Шплинт 4x36.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 11 | Шайба С.16.01.019 ГОСТ 11371-78 | Шайба С.16.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 12 | Ось 6-16 b12x90.35.Ц9.хр ГОСТ 9650-80 | Ось 6-16 b12x90.35.Ц9.хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 13 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 14 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 15 | 101.05.18.000 | Воздухозаборник |
Загрузка ...
|
|
| 16 | Болт М12-6gx30.88.35.019 ГОСТ 7798-70 | Болт М12-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 17 | Шайба 12Т 65Г 019 ГОСТ 6402-70 | Шайба 12Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 18 | Шайба С.12х2.01.019 ГОСТ 11371-78 | Шайба С.12х2.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 19 | Пружина газовая 11.6308010-70 ТУ РБ 00232147.068-99 | Пружина газовая 11.6308010-70 ТУ РБ 00232147.068-99 |
Загрузка ...
|
|
| 20 | 101.05.00.200 | Блок радиаторов |
Загрузка ...
|
|
| 21 | 101.05.00.870A-01 | Кронштейн |
Загрузка ...
|
|
| 22 | 101.05.00.870A | Кронштейн |
Загрузка ...
|
|
| 23 | 101.05.00.290 | Основание |
Загрузка ...
|
|
| 24 | МВ1500-00.01.611 | Пробка |
Загрузка ...
|
|
| 25 | Шайба С.10.01.019 ГОСТ 11371-78 | Шайба С.10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 26 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 27 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 28 | 101.05.00.599-01 | Кронштейн |
Загрузка ...
|
|
| 29 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 30 | 101.05.01.020 | Труба |
Загрузка ...
|
|
| 31 | 101.05.01.050 | Механизм запирания |
Загрузка ...
|
|
| 32 | Болт М8-6gx35.88.35.019 ГОСТ 7798-70 | Болт М8-6gx35.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 33 | Шайба C 8.01.019 ГОСТ 6958-78 | Шайба C 8.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 34 | РСМ-10.05.02.009 | Шайба уплотнительная |
Загрузка ...
|
|
| 35 | 101.05.00.140 | Рама |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
