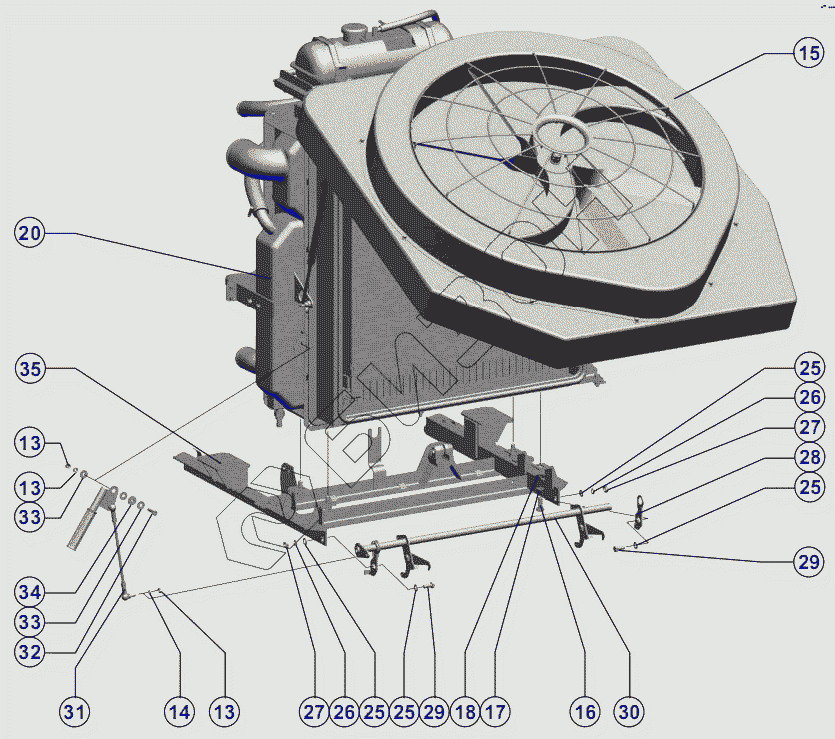

Графический каталог запасных частей к технике: РСМ-101 "Вектор". Установка воздухозаборника
13
13
13
14
15
16
17
18
20
25
25
25
25
26
26
27
27
28
29
29
30
31
32
33
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 101.05.00.019 | Патрубок |
Загрузка ...
|
|
| 2 | Хомут TORRO S16-27/ 9-C7W1 | Хомут TORRO S16-27/ 9-C7W1 |
Загрузка ...
|
|
| 3 | 5301-1311010-10 | Бачок расширительный 5301-1311010-10 |
Загрузка ...
|
|
| 4 | Шайба С.8х1.4.01.019 ГОСТ 11371-78 | Шайба С.8х1.4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 5 | Болт М8-6gx60.88.35.019 ГОСТ 7798-70 | Болт М8-6gx60.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 6 | Шайба C 6х1.4.01.019 ГОСТ 6958-78 | Шайба C 6х1.4.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 7 | Гайка М6-6H.6.019 ГОСТ 5915-70 | Гайка М6-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 8 | 101.05.00.980 | Хомут |
Загрузка ...
|
|
| 9 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 10 | Шплинт 4x36.019 ГОСТ 397-79 | Шплинт 4x36.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 11 | Шайба С.16.01.019 ГОСТ 11371-78 | Шайба С.16.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 12 | Ось 6-16 b12x90.35.Ц9.хр ГОСТ 9650-80 | Ось 6-16 b12x90.35.Ц9.хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 13 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 14 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 15 | 101.05.18.000 | Воздухозаборник |
Загрузка ...
|
|
| 16 | Болт М12-6gx30.88.35.019 ГОСТ 7798-70 | Болт М12-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 17 | Шайба 12Т 65Г 019 ГОСТ 6402-70 | Шайба 12Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 18 | Шайба С.12х2.01.019 ГОСТ 11371-78 | Шайба С.12х2.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 19 | Пружина газовая 11.6308010-70 ТУ РБ 00232147.068-99 | Пружина газовая 11.6308010-70 ТУ РБ 00232147.068-99 |
Загрузка ...
|
|
| 20 | 101.05.00.200 | Блок радиаторов |
Загрузка ...
|
|
| 21 | 101.05.00.870A-01 | Кронштейн |
Загрузка ...
|
|
| 22 | 101.05.00.870A | Кронштейн |
Загрузка ...
|
|
| 23 | 101.05.00.290 | Основание |
Загрузка ...
|
|
| 24 | МВ1500-00.01.611 | Пробка |
Загрузка ...
|
|
| 25 | Шайба С.10.01.019 ГОСТ 11371-78 | Шайба С.10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 26 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 27 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 28 | 101.05.00.599-01 | Кронштейн |
Загрузка ...
|
|
| 29 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 30 | 101.05.01.020 | Труба |
Загрузка ...
|
|
| 31 | 101.05.01.050 | Механизм запирания |
Загрузка ...
|
|
| 32 | Болт М8-6gx35.88.35.019 ГОСТ 7798-70 | Болт М8-6gx35.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 33 | Шайба C 8.01.019 ГОСТ 6958-78 | Шайба C 8.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 34 | РСМ-10.05.02.009 | Шайба уплотнительная |
Загрузка ...
|
|
| 35 | 101.05.00.140 | Рама |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
