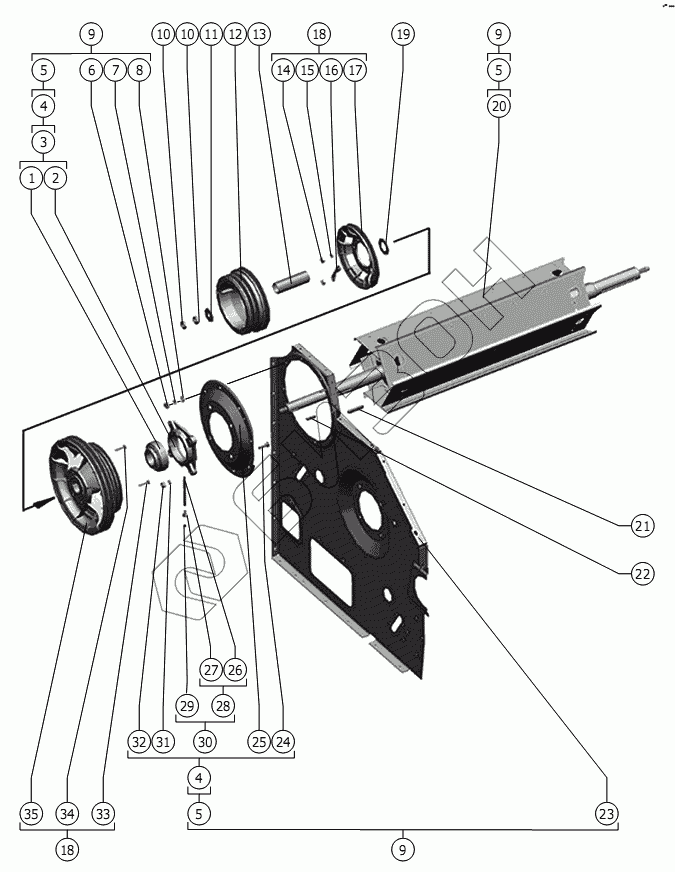

Графический каталог запасных частей к технике: РСМ-101 "Вектор" (вариант). Битер отбойный
1
2
3
4
4
5
5
5
6
7
8
9
9
9
10
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 680314 НК7С27 ТУ 37.006.084-90 | Подшипник |
Загрузка ...
|
|
| 2 | РСМ-10Б.01.21.111 | Корпус подшипника или Н.027.116 |
Загрузка ...
|
|
| 3 | РСМ-10Б.01.21.260 | Подшипник |
Загрузка ...
|
|
| 4 | РСМ-10Б.01.21.070 | Фланец |
Загрузка ...
|
|
| 5 | 101.01.21.000 | Битер отбойный |
Загрузка ...
|
|
| 6 | М12-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 7 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 8 | С.12х2.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 9 | 101.01.15.000 | Секция молотилки передняя |
Загрузка ...
|
|
| 10 | М24х2-6Н.04.019 ГОСТ 5916-70 | Гайка |
Загрузка ...
|
|
| 11 | С 24х6.01.019 ГОСТ6958-78 | Шайба |
Загрузка ...
|
|
| 12 | 101.01.21.101 | Шкив |
Загрузка ...
|
|
| 13 | 101.01.21.801 | Труба |
Загрузка ...
|
|
| 14 | М10-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 15 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 16 | РСМ-10.14.00.459 | Шайба стопорная |
Загрузка ...
|
|
| 17 | РСМ-10.14.00.001Б | Шкив для комбайна с измельчителем (привода заднего контрпривода) |
Загрузка ...
|
|
| 18 | РСМ-10.14.00.510 | Шкив для комбайна с измельчителем или РСМ-10.14.00.530 |
Загрузка ...
|
|
| 19 | РСМ-100.66.00.422 | Шайба |
Загрузка ...
|
|
| 20 | 101.01.21.010 | Битер отбойный |
Загрузка ...
|
|
| 21 | 18х11х90 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 22 | 14х9х56 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 23 | 101.01.17.010 | Панель правая |
Загрузка ...
|
|
| 24 | М16х50.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 25 | РСМ-10.01.21.403 | Фланец |
Загрузка ...
|
|
| 26 | РСМ-5.01.00.843 | Трубка |
Загрузка ...
|
|
| 27 | 142.00.77.602 | Штуцер |
Загрузка ...
|
|
| 28 | РСМ-5.01.00.090 | Трубка |
Загрузка ...
|
|
| 29 | 1.2.Ц6.хр ГОСТ 19853-74 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 30 | РСМ-10Б.01.21.270 | Трубка |
Загрузка ...
|
|
| 31 | 16Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 32 | М16-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 33 | РСМ-10.14.00.612А | Болт |
Загрузка ...
|
|
| 34 | М10-6gх45.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 35 | РСМ-10.14.00.520 | Шкив для комбайна с измельчителем или РСМ-10.14.00.109 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
