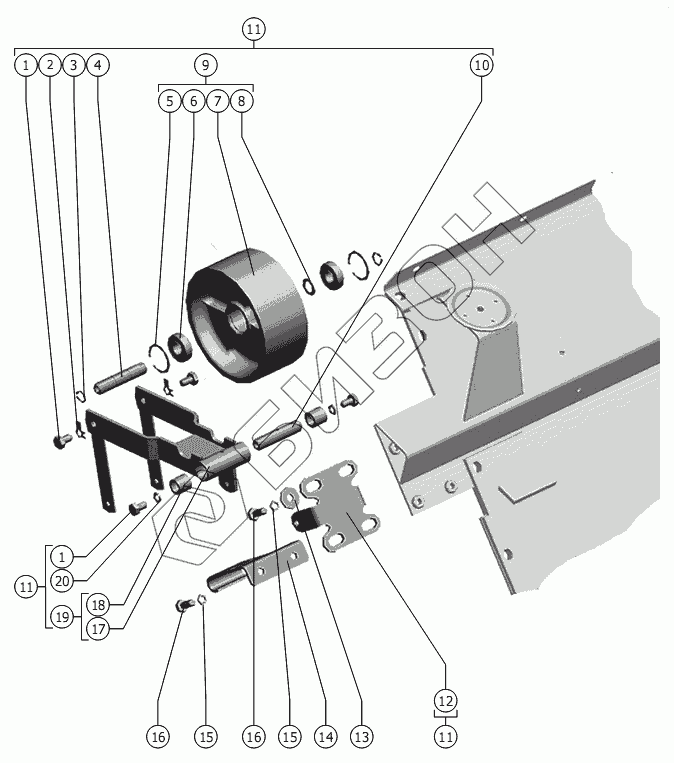

Графический каталог запасных частей к технике: РСМ-101 "Вектор" (вариант). Шкив натяжной
1
1
2
3
4
5
6
7
8
9
10
11
11
11
12
13
14
15
15
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М12-6gх20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 2 | 12.01.019 ГОСТ 13463-70 | Шайба |
Загрузка ...
|
|
| 3 | С20 ГОСТ 13942-86 | Кольцо |
Загрузка ...
|
|
| 4 | РСМ-10.01.22.606 | Ось |
Загрузка ...
|
|
| 5 | С47 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 6 | 180204К10С27 ГОСТ 8882-75 | Звездочки натяжные привода шнека и вариатора 54-2-48-1 |
Загрузка ...
|
|
| 7 | РСМ-10.01.22.001 | Шкив натяжной или РСМ-10.01.22.101 |
Загрузка ...
|
|
| 8 | Н.206.30.003 | Кольцо |
Загрузка ...
|
|
| 9 | РСМ-10.01.22.140 | Шкив |
Загрузка ...
|
|
| 10 | РСМ-10.01.22.616А | Ось |
Загрузка ...
|
|
| 11 | РСМ-10.01.22.020 | Шкив натяжной |
Загрузка ...
|
|
| 12 | РСМ-10.01.22.180 | Кронштейн |
Загрузка ...
|
|
| 13 | С 12.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 14 | РСМ-10.01.22.419А | Успокоитель |
Загрузка ...
|
|
| 15 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 16 | М12-6gх30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 17 | РСМ-10.01.22.170 | Вилка |
Загрузка ...
|
|
| 18 | РСМ-10.05.01.604 | Втулка |
Загрузка ...
|
|
| 19 | РСМ-10.01.22.050 | Рычаг |
Загрузка ...
|
|
| 20 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
