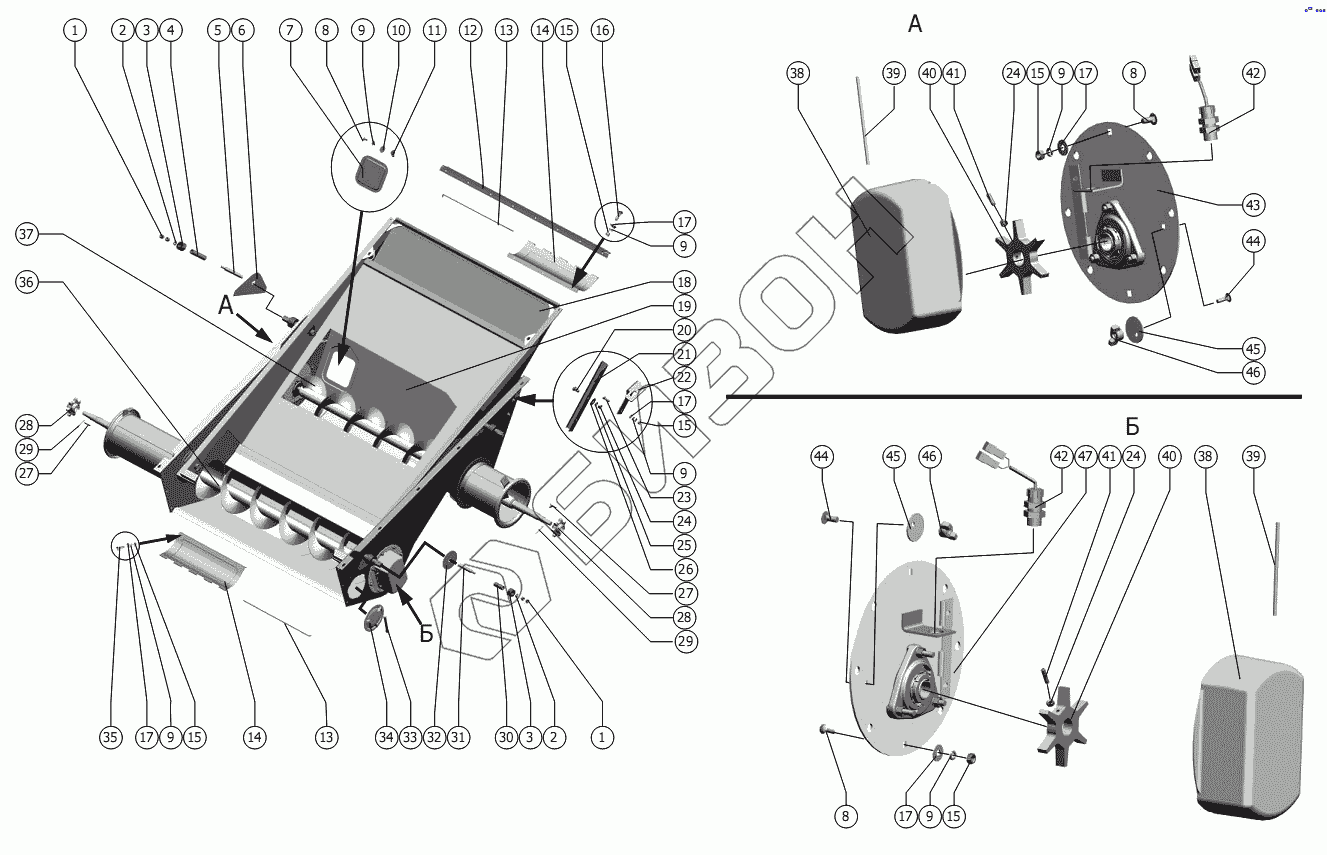

Графический каталог запасных частей к технике: РСМ-101 "Вектор" (вариант). Блок шнеков
1
1
2
2
3
3
4
5
6
7
8
8
8
9
9
9
9
9
9
10
11
12
13
13
14
14
15
15
15
15
15
16
17
17
17
17
17
18
19
20
21
22
23
24
24
24
25
26
27
27
28
28
29
29
30
31
32
33
34
35
36
37
38
38
39
39
40
40
41
41
42
42
43
44
44
45
45
46
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М16-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 2 | С. 16.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 3 | 44Б-00239 | Втулка |
Загрузка ...
|
|
| 4 | РСМ-10.01.01.804-01 | Труба |
Загрузка ...
|
|
| 5 | РСМ-10.01.01.609 | Ось |
Загрузка ...
|
|
| 6 | РСМ-10Б.01.04.004А | Уплотнение |
Загрузка ...
|
|
| 7 | РСМ-10Б.01.05.080 | Крышка |
Загрузка ...
|
|
| 8 | М8х20.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 9 | С.8х1,4.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 10 | РСМ-10.01.15.436 | Шайба эксцентрическая |
Загрузка ...
|
|
| 11 | 54-2-157-01 | Гайка |
Загрузка ...
|
|
| 12 | 101.01.05.120 | Уплотнитель |
Загрузка ...
|
|
| 13 | 101.01.05.602 | Ось |
Загрузка ...
|
|
| 14 | 101.01.05.110 | Дно откидное |
Загрузка ...
|
|
| 15 | М8-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 16 | М8х35.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 17 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 18 | 101.01.05.170 | Стан решётный |
Загрузка ...
|
|
| 19 | 101.01.05.010 | Корпус |
Загрузка ...
|
|
| 20 | М6-6gх20.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 21 | РСМ-10Б.01.05.421 | Кронштейн |
Загрузка ...
|
|
| 22 | РСМ-10.01.05.432 | Кронштейн |
Загрузка ...
|
|
| 23 | М8-6gх16.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 24 | М6-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 25 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 26 | С.6х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 27 | 8х7х40 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 28 | РСМ-10.01.05.201А | Звездочка |
Загрузка ...
|
|
| 29 | 6,3х45 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 30 | РСМ-10.01.01.804 | Труба |
Загрузка ...
|
|
| 31 | РСМ-10.01.01.611 | Ось |
Загрузка ...
|
|
| 32 | РСМ-10.01.01.008А | Уплотнитель |
Загрузка ...
|
|
| 33 | 54-00674А | Поводок |
Загрузка ...
|
|
| 34 | РСМ-10.01.05.001 | Крышка |
Загрузка ...
|
|
| 35 | М8х30.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 36 | 101.01.05.090 | Шнек зерновой |
Загрузка ...
|
|
| 37 | 101.01.05.100 | Шнек колосовой |
Загрузка ...
|
|
| 38 | РСМ-10.01.05.130 | Кожух |
Загрузка ...
|
|
| 39 | РСМ-10.01.05.601 | Ось |
Загрузка ...
|
|
| 40 | РСМ-10.10.30.012А | Звездочка или РСМ-10.10.30.032 (экспорт) |
Загрузка ...
|
|
| 41 | М6х25.45Н ГОСТ 28964-91 | Винт |
Загрузка ...
|
|
| 42 | ПрП-1М 17МО.082.021 ТУ | Преобразователь первичный, комплектация I |
Загрузка ...
|
|
| 43 | РСМ-10.01.05.030 | Фланец в сборе |
Загрузка ...
|
|
| 44 | М6х20.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 45 | 41119А | Шайба эксцентричная |
Загрузка ...
|
|
| 46 | 54-2-157 | Гайка специальная |
Загрузка ...
|
|
| 47 | РСМ-10.01.05.020 | Фланец в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
