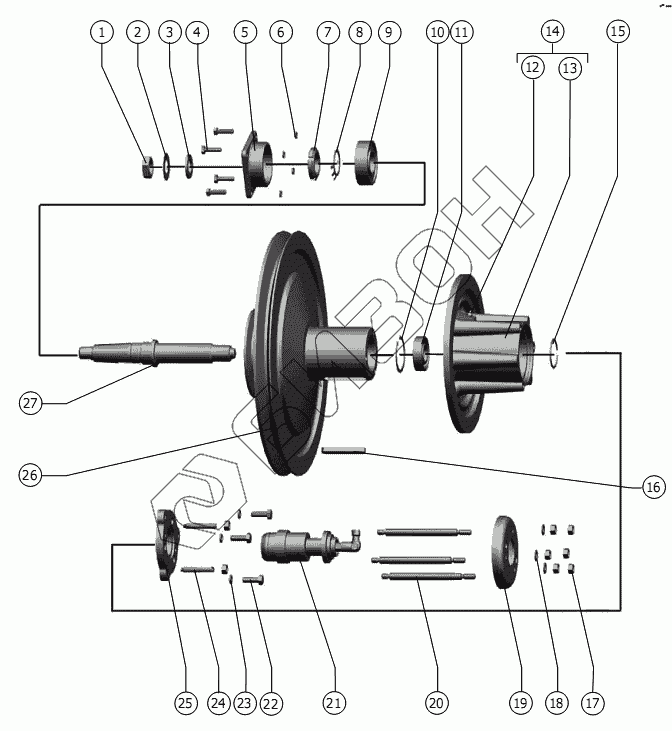

Графический каталог запасных частей к технике: РСМ-101 "Вектор" (вариант). Контрпривод вентилятора
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М24х2-6Н.04.019 ГОСТ 5916-70 | Гайка |
Загрузка ...
|
|
| 2 | РСМ-10.01.09.401 | Шайба |
Загрузка ...
|
|
| 3 | С.24х3,9.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 4 | М8-6gх30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 5 | РСМ-10.01.09.106 | Крышка подшипника |
Загрузка ...
|
|
| 6 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 7 | РСМ-10.01.09.605 | Гайка |
Загрузка ...
|
|
| 8 | Н.39х1,4.01.019 ГОСТ 11872-89 | Шайба |
Загрузка ...
|
|
| 9 | 180508К10С27 ГОСТ 8882-75 | Шкив нижний вариатора РСМ-10.08.01.430А |
Загрузка ...
|
|
| 10 | С62 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 11 | 180206К10С27 ГОСТ 8882-75 | Шкив верхний вариатора РСМ-10.08.01.420 |
Загрузка ...
|
|
| 12 | 1.2.Ц6.хр ГОСТ 19853-74 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 13 | РСМ-10Б.01.09.102В | Диск подвижный |
Загрузка ...
|
|
| 14 | РСМ-10Б.01.09.030Б | Диск подвижный |
Загрузка ...
|
|
| 15 | С52 ГОСТ 13940-86 | Кольцо |
Загрузка ...
|
|
| 16 | 14х9х80 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 17 | М10-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 18 | С. 10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 19 | РСМ-10Б.01.09.401 | Тарелка |
Загрузка ...
|
|
| 20 | РСМ-10Б.01.09.602А | Палец |
Загрузка ...
|
|
| 21 | РСМ-10Б.09.37.070 | Гидроцилиндр |
Загрузка ...
|
|
| 22 | М10-6gх30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 23 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 24 | РСМ-10Б.01.09.615 | Винт |
Загрузка ...
|
|
| 25 | РСМ-10Б.01.09.201 | Фланец |
Загрузка ...
|
|
| 26 | РСМ-10Б.01.09.103Б | Диск |
Загрузка ...
|
|
| 27 | РСМ-10Б.01.09.614 | Вал |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
