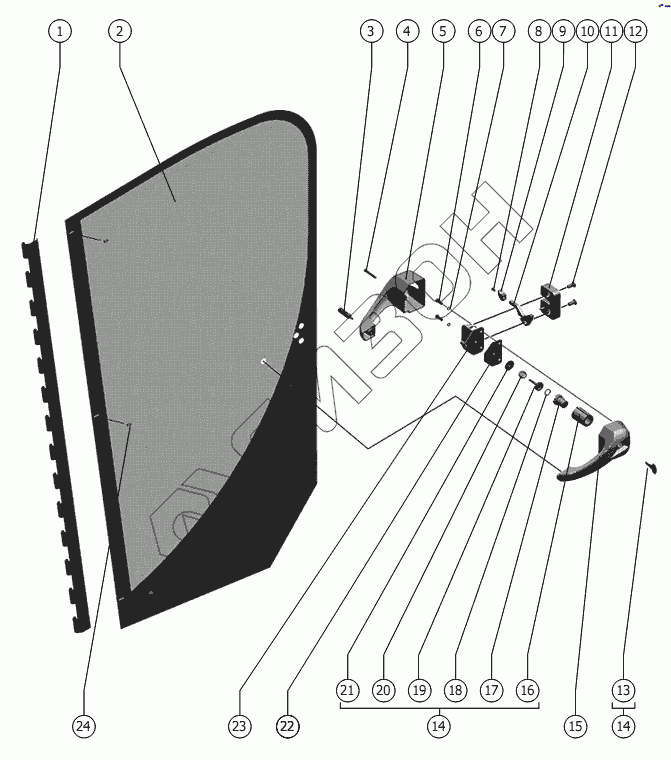

Графический каталог запасных частей к технике: РСМ-101 "Вектор" (вариант). Дверь

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 101.06.01.405А Петля
Загрузка ...
2 101.06.01.002 Стекло двери
Загрузка ...
3 101.06.01.621А Болт специальный
Загрузка ...
4 В.М6-6gх45.48.019 ГОСТ 17473-80 Винт
Загрузка ...
5 101.06.01.061 Ручка двери внутренняя
Загрузка ...
6 В.М6-6gх12.48.019 ГОСТ 17473-80 Винт
Загрузка ...
7 6Т 65Г 019 ГОСТ 6402-70 Шайба
Загрузка ...
8 В.М4-6gх12.48.016 ГОСТ 17473-80 Винт
Загрузка ...
9 101.06.01.063 Кнопка
Загрузка ...
10 101.06.01.433 Защелка
Загрузка ...
11 2108-6105015 Замок
Загрузка ...
12 В.М8-6gх20.48.019 ГОСТ 17475-80 Винт
Загрузка ...
13 5320-3708510 Ключ замка кнопки наружной ручки двери с кольцом в сборе
Загрузка ...
14 101.06.01.470 Замок
Загрузка ...
15 101.06.01.510 Ручка
Загрузка ...
16 101.06.01.072 Втулка
Загрузка ...
17 5320-6105212 Кнопка
Загрузка ...
18 5320-6105315 Прокладка кнопки
Загрузка ...
19 5320-6105228 Шток кнопки
Загрузка ...
20 5320-6105292 Пружина кнопки
Загрузка ...
21 5320-6105293 Крышка кнопки
Загрузка ...
22 101.04.01.013 Прокладка
Загрузка ...
23 101.06.01.490A Основание
Загрузка ...
24 101.06.01.066 Прокладка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
