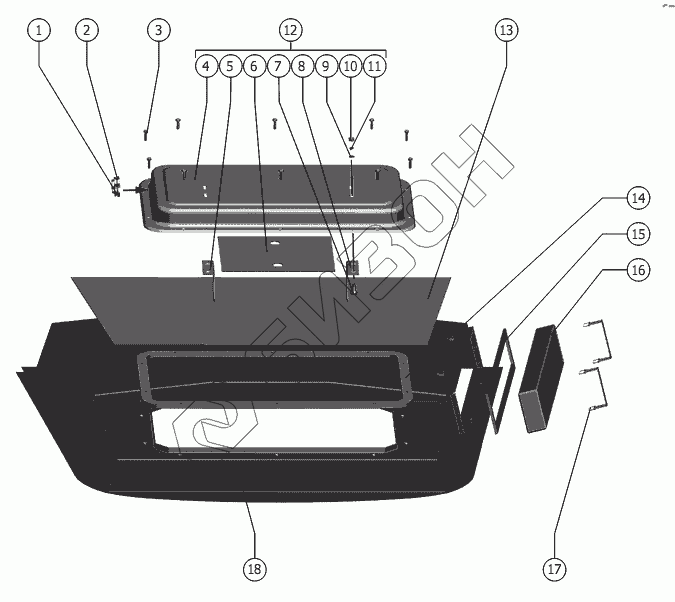

Графический каталог запасных частей к технике: РСМ-101 "Вектор" (вариант). Крышка

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 101.00.23.001 Втулка
Загрузка ...
2 101.00.23.002 Втулка
Загрузка ...
3 М8-6gx35.88.35.019 ГОСТ 7798-70 Болт
Загрузка ...
4 101.04.23.404 Крышка
Загрузка ...
5 101.04.23.405 Кронштейн
Загрузка ...
6 РСМ-10.04.23.004Г Прокладка
Загрузка ...
7 М6х16.46.019 ГОСТ 7802-81 Болт
Загрузка ...
8 101.04.23.405-01 Кронштейн
Загрузка ...
9 С.6.01.019 ГОСТ 11371-78 Шайба
Загрузка ...
10 М6-6H.6.019 ГОСТ 5915-70 Гайка
Загрузка ...
11 6Т 65Г 019 ГОСТ 6402-70 Шайба
Загрузка ...
12 101.04.23.070 Крышка
Загрузка ...
13 101.06.01.055 Прокладка
Загрузка ...
14 101.04.00.051 Прокладка
Загрузка ...
15 101.04.00.041 Уплотнитель
Загрузка ...
16 Т40М1-8102360 ТУ 4761.046.00232058-2000 Фильтр
Загрузка ...
17 РСМ-10.10.30.360 Застежка
Загрузка ...
18 101.04.02.000 Каркас
Загрузка ...
