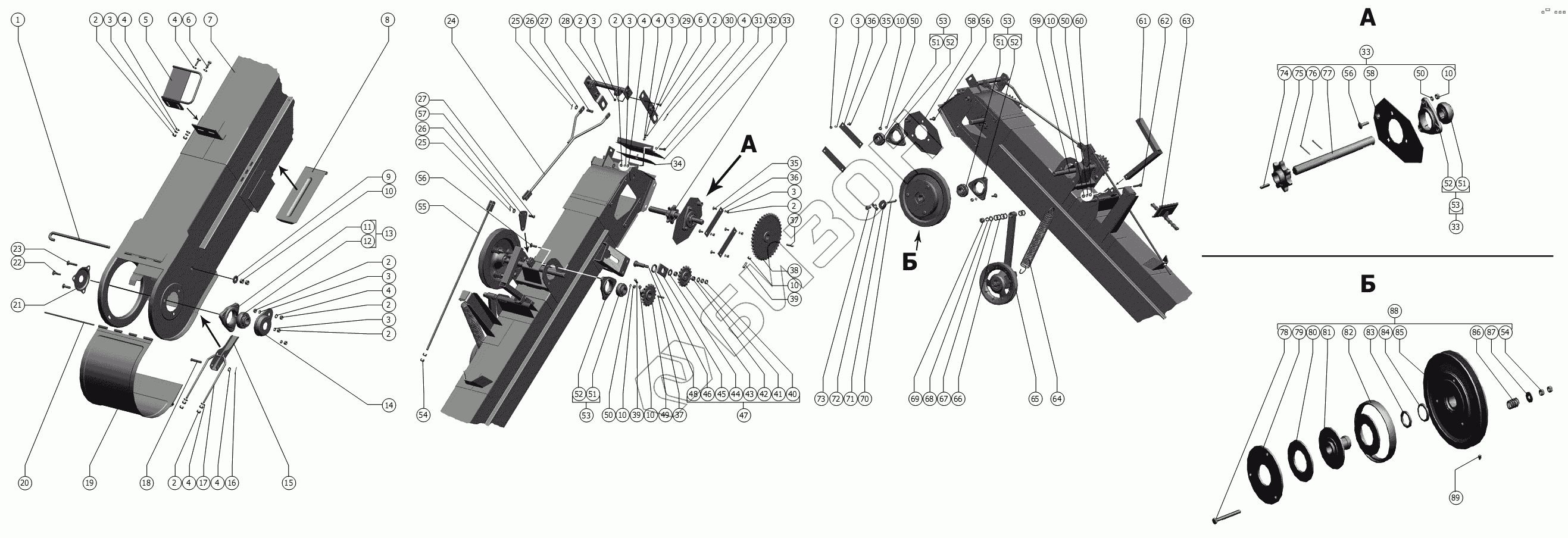

Графический каталог запасных частей к технике: РСМ-101 "Вектор" (вариант). Элеватор зерновой
1
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
5
6
6
7
8
9
10
10
10
10
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
27
28
29
30
31
32
33
33
33
34
35
35
36
36
37
37
38
39
39
40
41
42
43
44
45
46
47
48
49
50
50
50
50
51
51
51
51
52
52
52
52
53
53
53
53
54
54
55
56
56
56
57
58
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.01.50.602 | Крюк |
Загрузка ...
|
|
| 2 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 3 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 4 | С.8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 5 | 101.01.56.860-01 | Скоба |
Загрузка ...
|
|
| 6 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 7 | 101.50.01.460 | Корпус |
Загрузка ...
|
|
| 8 | 40327А | Заслонка |
Загрузка ...
|
|
| 9 | C 10.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 10 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 11 | Н.027.103 | Корпус подшипника или РСМ-10.27.01.101 |
Загрузка ...
|
|
| 12 | 1680205 ЕК10Т2С17 ТУ 37.006.084-90 | Подшипник |
Загрузка ...
|
|
| 13 | Н.027.01.030 | Опора |
Загрузка ...
|
|
| 14 | А54-00730 | Колпачок |
Загрузка ...
|
|
| 15 | РСМ-10.01.50.442А | Рукоятка |
Загрузка ...
|
|
| 16 | 2x20.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 17 | РСМ-10.01.50.606А | Вилка |
Загрузка ...
|
|
| 18 | 6-8 b12x45.35.Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 19 | РСМ-10.01.50.140А | Крышка |
Загрузка ...
|
|
| 20 | PCM-10.01.50.604 | Ось |
Загрузка ...
|
|
| 21 | А54-43758 | Крышка |
Загрузка ...
|
|
| 22 | М8х30.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 23 | М8х40.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 24 | 101.01.50.380 | Тяга |
Загрузка ...
|
|
| 25 | 3,2x20.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 26 | С. 12х2.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 27 | 6-12 b12x35.35.Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 28 | 101.01.50.400 | Рычаг |
Загрузка ...
|
|
| 29 | 101.01.50.410 | Пластина |
Загрузка ...
|
|
| 30 | 5x32.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 31 | М8-6gх45.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 32 | 101.01.50.710 | Кронштейн |
Загрузка ...
|
|
| 33 | РСМ-10.01.50.630А | Вал |
Загрузка ...
|
|
| 34 | 101.01.50.680A | Крышка |
Загрузка ...
|
|
| 35 | М8х20.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 36 | РСМ-10.01.50.479 | Планка |
Загрузка ...
|
|
| 37 | 8x7x45 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 38 | РСМ-10.01.50.680-01 | Звездочка z-40 t-19,05 |
Загрузка ...
|
|
| 39 | В.М10-6gх25.22H.019 ГОСТ 1485-84 | Винт |
Загрузка ...
|
|
| 40 | М14-6H.04.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 41 | C.14.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 42 | 54-81179Б | Втулка |
Загрузка ...
|
|
| 43 | 54-2-48-1 | Звездочка z=17 t=19,05 |
Загрузка ...
|
|
| 44 | C 20х3,9.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 45 | РСМ-10.01.45.515 | Шайба |
Загрузка ...
|
|
| 46 | 54-81069 | Шайба специальная |
Загрузка ...
|
|
| 47 | 101.50.01.600 | Звездочка натяжная |
Загрузка ...
|
|
| 48 | РСМ-10.01.30.605А | Ось |
Загрузка ...
|
|
| 49 | РСМ-10.01.50.680 | Звездочка z=18 t-19,05 мм |
Загрузка ...
|
|
| 50 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 51 | 1680206 ЕК10Т2С17 ТУ 37.006.084-90 | Подшипник 1680206 ЕК10Т2С17 ТУ 37.006.084-90 |
Загрузка ...
|
|
| 52 | Н.027.104 | Корпус подшипника |
Загрузка ...
|
|
| 53 | Н.027.01.040 | Опора (для комбайнов с копнителем) |
Загрузка ...
|
|
| 54 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 55 | 101.01.50.390 | Тяга |
Загрузка ...
|
|
| 56 | М10х35.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 57 | 101.01.50.406 | Пластина |
Загрузка ...
|
|
| 58 | РСМ-10.01.50.420А | Пластина |
Загрузка ...
|
|
| 59 | РСМ-10.01.50.612В | Вал |
Загрузка ...
|
|
| 60 | С. 10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 61 | 101.01.57.340 | Кронштейн |
Загрузка ...
|
|
| 62 | М10-6gx65.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 63 | 101.01.50.030 | Транспортер цепной 1-1-200х100-152-4600 ОСТ 23.2.18-80 |
Загрузка ...
|
|
| 64 | РСМ-10.01.50.619 | Пружина |
Загрузка ...
|
|
| 65 | 101.01.50.530 | Устройство натяжное |
Загрузка ...
|
|
| 66 | С.20х2.01.019 ГОСТ 10450-78 | Шайба С.20х2.01.019 ГОСТ 10450-78 |
Загрузка ...
|
|
| 67 | С. 16.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 68 | 16Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 69 | М16х1,5-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 70 | РСМ-10.01.54.004 | Шпонка призматическая |
Загрузка ...
|
|
| 71 | РСМ-10.01.54.431 | Шайба |
Загрузка ...
|
|
| 72 | РСМ-10.01.54.432 | Шайба стопорная |
Загрузка ...
|
|
| 73 | М12-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 74 | 8x7x45 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 75 | РСМ-10.01.54.201 | Звездочка |
Загрузка ...
|
|
| 76 | 4x45.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 77 | РСМ-10.01.50.621А | Вал |
Загрузка ...
|
|
| 78 | М12-6gx110.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 79 | РСМ-10.01.54.427 | Диск нажимной |
Загрузка ...
|
|
| 80 | РСМ-10.01.54.001 | Накладка сцепления или РСМ-10.01.54.003А или 55-12-435А |
Загрузка ...
|
|
| 81 | РСМ-10.01.54.190А | Ступица трения |
Загрузка ...
|
|
| 82 | РСМ-10.01.54.002А | Кольцо |
Загрузка ...
|
|
| 83 | СП-57-44-6 ГОСТ 6308-71 | Кольцо |
Загрузка ...
|
|
| 84 | РСМ-10.01.54.473А | Обойма |
Загрузка ...
|
|
| 85 | 101.01.50.102А | Шкив |
Загрузка ...
|
|
| 86 | ЖСК 01.622 | Пружина |
Загрузка ...
|
|
| 87 | С. 12х01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 88 | 101.01.50.550 | Механизм предохранительный |
Загрузка ...
|
|
| 89 | 1.2.Ц6.хр ГОСТ 19853-74 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
