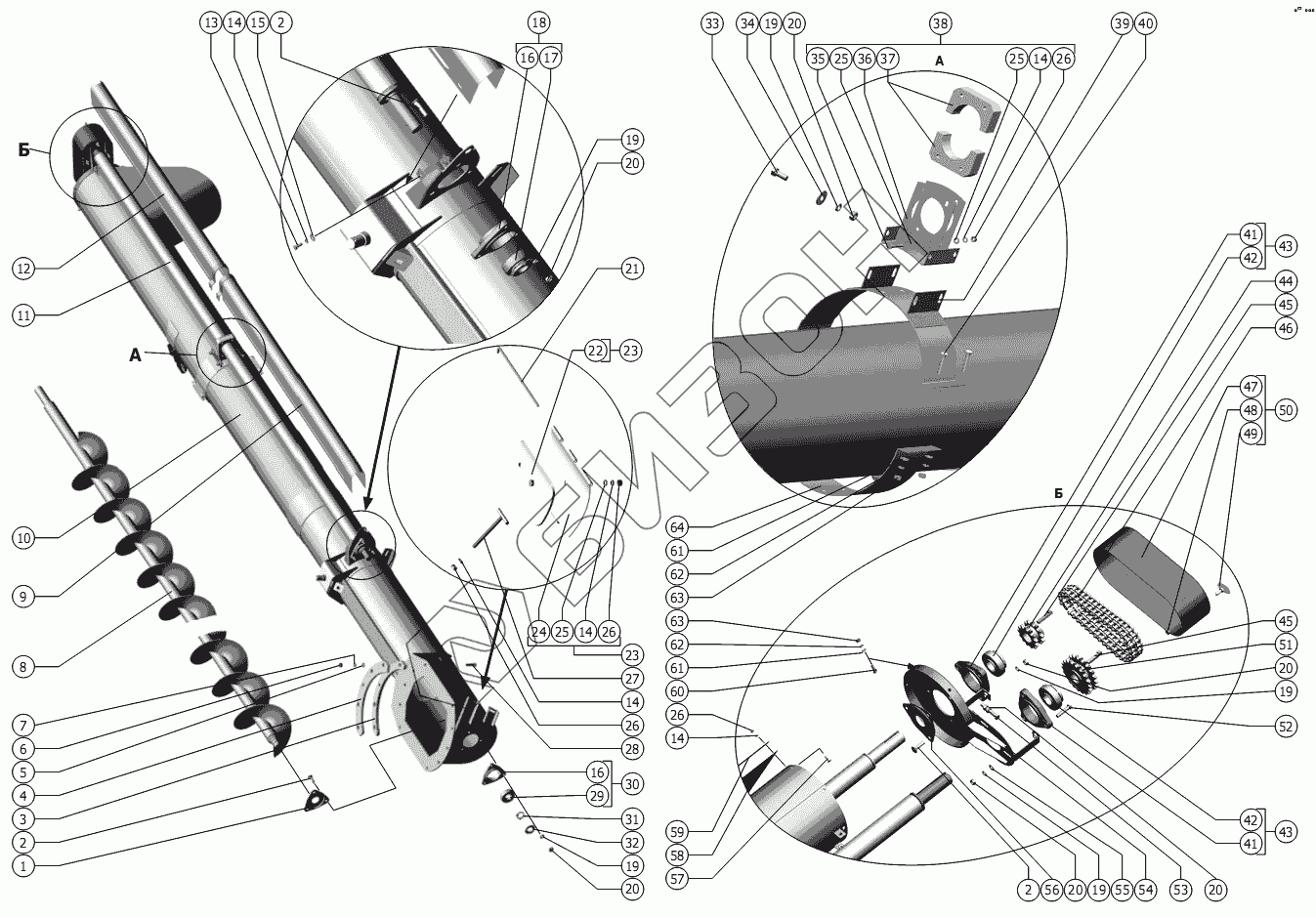

Графический каталог запасных частей к технике: РСМ-101 "Вектор" (вариант). Шнек выгрузной

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
14
14
15
16
16
17
18
19
19
19
19
19
20
20
20
20
20
20
21
22
23
23
24
25
25
25
26
26
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
42
43
43
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
61
62
62
63
63
64
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 РСМ-10.01.55.429-01 Шайба защитная
Загрузка ...
2 М10х40.46.019 ГОСТ 7802-81 Болт
Загрузка ...
3 101.01.59.442 Сектор
Загрузка ...
4 101.01.59.442-01 Сектор
Загрузка ...
5 С.12х2.01.019 ГОСТ 11371-78 Шайба
Загрузка ...
6 М12-6H.6.019 ГОСТ 5915-70 Гайка
Загрузка ...
7 12Т 65Г 019 ГОСТ 6402-70 Шайба
Загрузка ...
8 РСМ-10.01.55.080 Шнек
Загрузка ...
9 РСМ-10.01.55.260 Кожух защитный
Загрузка ...
10 101.01.55.020 Корпус
Загрузка ...
11 РСМ-10.01.55.170Б-01 Вал
Загрузка ...
12 РСМ-10.01.55.260-02 Кожух защитный
Загрузка ...
13 М6-6gx16.48.019 ГОСТ 7798-70 Болт
Загрузка ...
14 6Т 65Г 019 ГОСТ 6402-70 Шайба
Загрузка ...
15 C 6х1,4.01.019 ГОСТ 6958-78 Шайба
Загрузка ...
16 Н.027.104 Корпус подшипника
Загрузка ...
17 1680206 ЕК10Т2С17 ТУ 37.006.084-90 Подшипник 1680206 ЕК10Т2С17 ТУ 37.006.084-90
Загрузка ...
18 Н.027.01.040 Опора (для комбайнов с копнителем)
Загрузка ...
19 10Т 65Г 019 ГОСТ 6402-70 Шайба
Загрузка ...
20 М10-6H.6.019 ГОСТ 5915-70 Гайка
Загрузка ...
21 65-60530 Ось петли
Загрузка ...
22 РСМ-10.01.48.090 Планка
Загрузка ...
23 РСМ-10.01.48.080 Крышка
Загрузка ...
24 РСМ-10.01.48.426 Крышка
Загрузка ...
25 С.6х1,4.01.019 ГОСТ 11371-78 Шайба
Загрузка ...
26 М6-6H.6.019 ГОСТ 5915-70 Гайка
Загрузка ...
27 44-2-22-1-1-1 Тяга
Загрузка ...
28 М12-6gx50.88.35.019 ГОСТ 7798-70 Болт
Загрузка ...
29 1580207 ЕК10Т2С17 ТУ 37.006.084-90 Подшипник
Загрузка ...
30 Н.027.01.040-04 Опора
Загрузка ...
31 33.01.019 ГОСТ 11872-89 Шайба
Загрузка ...
32 М33х1,5-6H.05.019 ГОСТ 11871-88 Гайка
Загрузка ...
33 М10-6gx25.88.35.019 ГОСТ 7798-70 Болт
Загрузка ...
34 C 10.01.019 ГОСТ 6958-78 Шайба
Загрузка ...
35 M6-6gx45.48.019 ГОСТ 7798-70 Болт
Загрузка ...
36 РСМ-10Б.01.55.210А Скоба
Загрузка ...
37 РСМ-10Б.01.55.901 Полуподшипник
Загрузка ...
38 РСМ-10Б.01.55.180 Опора
Загрузка ...
39 101.01.55.150 Хомут
Загрузка ...
40 М8х40.46.019 ГОСТ 7802-81 Болт
Загрузка ...
41 Н.027.106 Корпус подшипника
Загрузка ...
42 1680208 ЕК10Т2С17 ТУ 37.006.084-90 Подшипник 1680208 ЕК10Т2С17 ТУ 37.006.084-90
Загрузка ...
43 Н.027.01.060 Опора подшипника
Загрузка ...
44 РСМ-10.01.55.602 Звездочка
Загрузка ...
45 РСМ-10Б.01.55.601 Шпонка специальная
Загрузка ...
46 101.01.48.100 Цепь
Загрузка ...
47 РСМ-10.01.55.002 Щиток
Загрузка ...
48 44-00241 Втулка
Загрузка ...
49 44-1-2-16-2 Винт
Загрузка ...
50 РСМ-10.01.48.100А Щиток
Загрузка ...
51 РСМ-10.01.55.240-01 Звездочка
Загрузка ...
52 М10-6gx50.88.35.019 ГОСТ 7798-70 Болт
Загрузка ...
53 М10-6gx65.88.35.019 ГОСТ 7798-70 Болт
Загрузка ...
54 РСМ-10.01.48.120А Фланец
Загрузка ...
55 С.10.01.019 ГОСТ 11371-78 Шайба
Загрузка ...
56 РСМ-10.01.55.429 Шайба защитная
Загрузка ...
57 М6х20.46.019 ГОСТ 7802-81 Болт
Загрузка ...
58 РСМ-10.01.48.001 Лоток
Загрузка ...
59 РСМ-10.01.48.501 Планка
Загрузка ...
60 М8-6gx20.88.35.019 ГОСТ 7798-70 Болт
Загрузка ...
61 С.8.01.019 ГОСТ 11371-78 Шайба
Загрузка ...
62 8Т 65Г 019 ГОСТ 6402-70 Шайба
Загрузка ...
63 М8-6H.6.019 ГОСТ 5915-70 Гайка М8-6H.6.019 ГОСТ 5915-70
Загрузка ...
64 РСМ-10.01.55.419 Хомут
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
