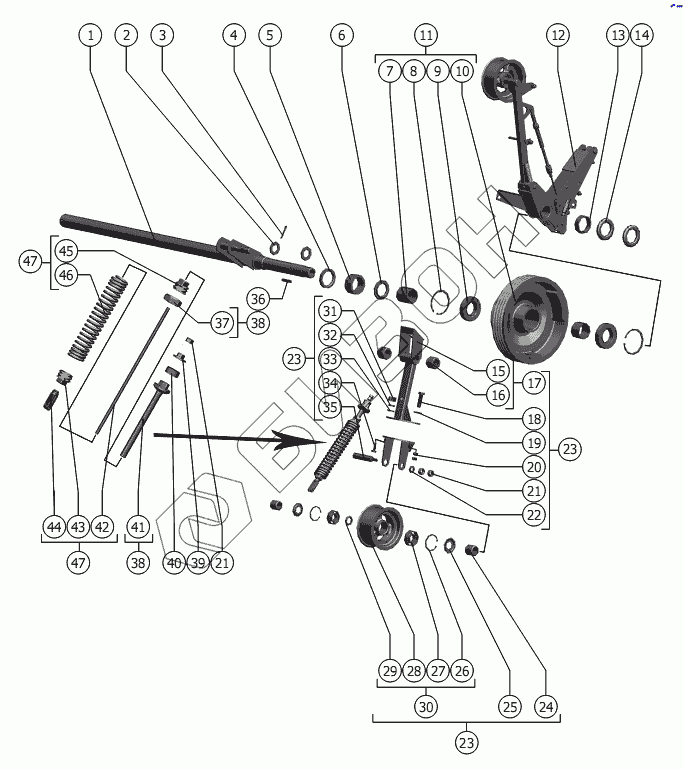

Графический каталог запасных частей к технике: РСМ-101 "Вектор" (вариант). Контрпривод молотилки
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
47
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 101.01.10.020 | Вал |
Загрузка ...
|
|
| 2 | С.30х3,9.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 3 | 6,3x40.019 ГОСТ 397-79 | Шайба |
Загрузка ...
|
|
| 4 | 101.01.10.817 | Гайка |
Загрузка ...
|
|
| 5 | 101.01.10.816 | Втулка |
Загрузка ...
|
|
| 6 | 101.01.10.818 | Пята |
Загрузка ...
|
|
| 7 | 101.01.10.801 | Втулка |
Загрузка ...
|
|
| 8 | C110 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 9 | 180712АС27 | Подшипник или 180712К10С27 |
Загрузка ...
|
|
| 10 | 101.01.10.101 | Шкив |
Загрузка ...
|
|
| 11 | 101.01.10.070 | Шкив |
Загрузка ...
|
|
| 12 | 101.01.10.270 | Механизм натяжной |
Загрузка ...
|
|
| 13 | 101.01.10.801-02 | Втулка |
Загрузка ...
|
|
| 14 | М56х2-6H.05.019 ГОСТ 11871-88 | Гайка |
Загрузка ...
|
|
| 15 | 101.01.10.190 | Рычаг |
Загрузка ...
|
|
| 16 | РСМ-10.05.00.027В | Втулка |
Загрузка ...
|
|
| 17 | 101.01.10.180 | Рычаг |
Загрузка ...
|
|
| 18 | М12-6gx45.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 19 | РСМ-10.01.45.541 | Шайба |
Загрузка ...
|
|
| 20 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 21 | М14-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 22 | С.14х3.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 23 | 101.01.10.170 | Шкив натяжной |
Загрузка ...
|
|
| 24 | 101.01.10.809 | Втулка |
Загрузка ...
|
|
| 25 | РСМ-10.05.00.499 | Шайба защитная |
Загрузка ...
|
|
| 26 | C62 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 27 | 180206К10С27 ГОСТ 8882-75 | Шкив верхний вариатора РСМ-10.08.01.420 |
Загрузка ...
|
|
| 28 | 101.01.10.103-01 | Шкив |
Загрузка ...
|
|
| 29 | РСМ-10.01.47.006 | Втулка |
Загрузка ...
|
|
| 30 | 101.01.10.210 | Шкив |
Загрузка ...
|
|
| 31 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 32 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 33 | С.12х2.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 34 | М12-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 35 | 101.01.10.612 | Ось |
Загрузка ...
|
|
| 36 | 10x8x50 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 37 | М24-6H.04.019 ГОСТ 5916-70 | Гайка |
Загрузка ...
|
|
| 38 | РСМ-10.05.00.700А | Втулка натяжная |
Загрузка ...
|
|
| 39 | РСМ-10.05.00.780А | Гайка |
Загрузка ...
|
|
| 40 | РСМ-10.05.00.033А | Амортизатор |
Загрузка ...
|
|
| 41 | РСМ-10.05.00.730А | Втулка натяжная |
Загрузка ...
|
|
| 42 | РСМ-10.05.00.606Д | Шпилька |
Загрузка ...
|
|
| 43 | РСМ-100.01.00.108А | Пробка |
Загрузка ...
|
|
| 44 | РСМ-10.05.00.303 | Вилка |
Загрузка ...
|
|
| 45 | РСМ-100.01.00.108А-01 | Пробка |
Загрузка ...
|
|
| 46 | РСМ-100.01.00.623Б | Пружина |
Загрузка ...
|
|
| 47 | РСМ-10.05.00.610 | Пружина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
