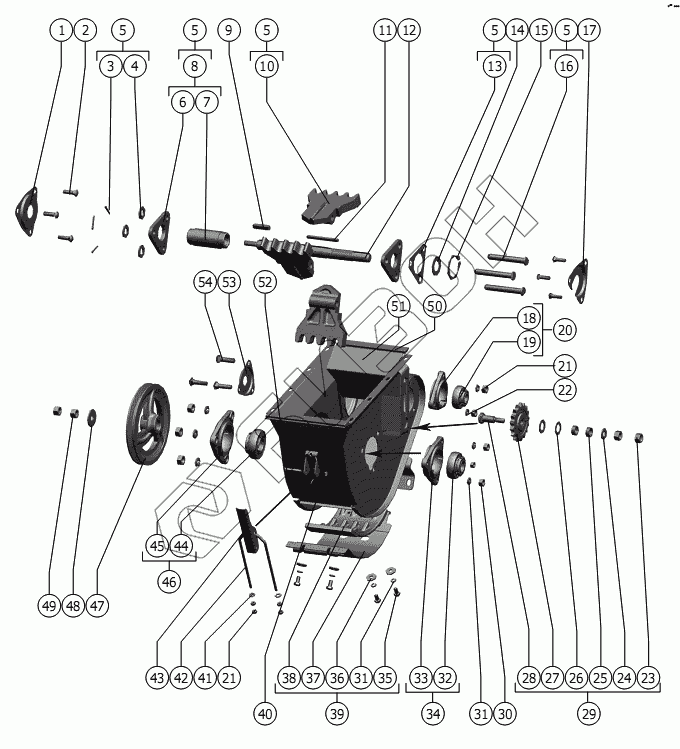

Графический каталог запасных частей к технике: РСМ-101 "Вектор" (вариант). Устройство домолачивающее
1
2
3
4
5
5
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н. 166.205 | Крышка подшипника |
Загрузка ...
|
|
| 2 | M10x35 ТУ 23.4617472.06-91 | Болт |
Загрузка ...
|
|
| 3 | 4x28.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 4 | С. 16.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 5 | РСМ-10.01.39.020 | Ротор |
Загрузка ...
|
|
| 6 | РСМ-10.01.39.416 | Фланец |
Загрузка ...
|
|
| 7 | РСМ-10.01.39.803 | Труба |
Загрузка ...
|
|
| 8 | РСМ-10.01.39.090 | Крестовина |
Загрузка ...
|
|
| 9 | 8x7x36 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 10 | РСМ-10.01.39.101 | Лопасть или РСМ-10.01.39.203Г |
Загрузка ...
|
|
| 11 | 8x7x100 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 12 | РСМ-10.01.39.601В | Вал |
Загрузка ...
|
|
| 13 | РСМ-10.01.39.403 | Шайба стопорная |
Загрузка ...
|
|
| 14 | С.30х2.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 15 | C30 ГОСТ 13942-86 | Кольцо |
Загрузка ...
|
|
| 16 | РСМ-10.01.39.602 | Ось |
Загрузка ...
|
|
| 17 | РСМ-10.01.39.406 | Крышка подшипника |
Загрузка ...
|
|
| 18 | Н.027.103 | Корпус подшипника или РСМ-10.27.01.101 |
Загрузка ...
|
|
| 19 | 1680205 ЕК10Т2С17 ТУ 37.006.084-90 | Подшипник |
Загрузка ...
|
|
| 20 | Н.027.01.030 | Опора |
Загрузка ...
|
|
| 21 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 22 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 23 | М14-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 24 | С.14х3.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 25 | 80440 | Втулка или 54-00781 |
Загрузка ...
|
|
| 26 | C 20х2.01.019 ГОСТ 10450-78 | Шайба |
Загрузка ...
|
|
| 27 | 54-2-48-1 | Звездочка z=17 t=19,05 |
Загрузка ...
|
|
| 28 | 44-60219Б | Ось |
Загрузка ...
|
|
| 29 | 54-0-52 | Звездочка натяжная |
Загрузка ...
|
|
| 30 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 31 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 32 | 1680206 ЕК10Т2С17 ТУ 37.006.084-90 | Подшипник 1680206 ЕК10Т2С17 ТУ 37.006.084-90 |
Загрузка ...
|
|
| 33 | Н.027.004 | Корпус |
Загрузка ...
|
|
| 34 | Н.027.01.040 | Опора (для комбайнов с копнителем) |
Загрузка ...
|
|
| 35 | М10-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 36 | C 10х3.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 37 | РСМ-10.01.39.120 | Обечайка |
Загрузка ...
|
|
| 38 | РСМ-10.01.39.202Б | Дека |
Загрузка ...
|
|
| 39 | РСМ-10.01.39.100А | Дека |
Загрузка ...
|
|
| 40 | 2x16.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 41 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 42 | РСМ-10.01.50.606А | Вилка |
Загрузка ...
|
|
| 43 | РСМ-10.01.50.442А | Рукоятка |
Загрузка ...
|
|
| 44 | 1680207 ЕК10Т2С17 ТУ 37.006.084-90 | Подшипник 1680207 ЕК10Т2С17 ТУ 37.006.084-90 |
Загрузка ...
|
|
| 45 | Н.027.005 | Корпус подшипника |
Загрузка ...
|
|
| 46 | Н.027.01.050 | Опора подшипника |
Загрузка ...
|
|
| 47 | РСМ-10.01.39.111 | Шкив |
Загрузка ...
|
|
| 48 | C 16х3,9.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 49 | М16х1,5-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 50 | РСМ-10Б.01.08.001-01 | Прокладка |
Загрузка ...
|
|
| 51 | РСМ-10.01.39.010В | Корпус |
Загрузка ...
|
|
| 52 | 6-8 b12x50.35.Ц9хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 53 | Н. 166.203 | Крышка подшипника |
Загрузка ...
|
|
| 54 | M8x30 ТУ 23.4617472.06-91 | Болт |
Загрузка ...
|
