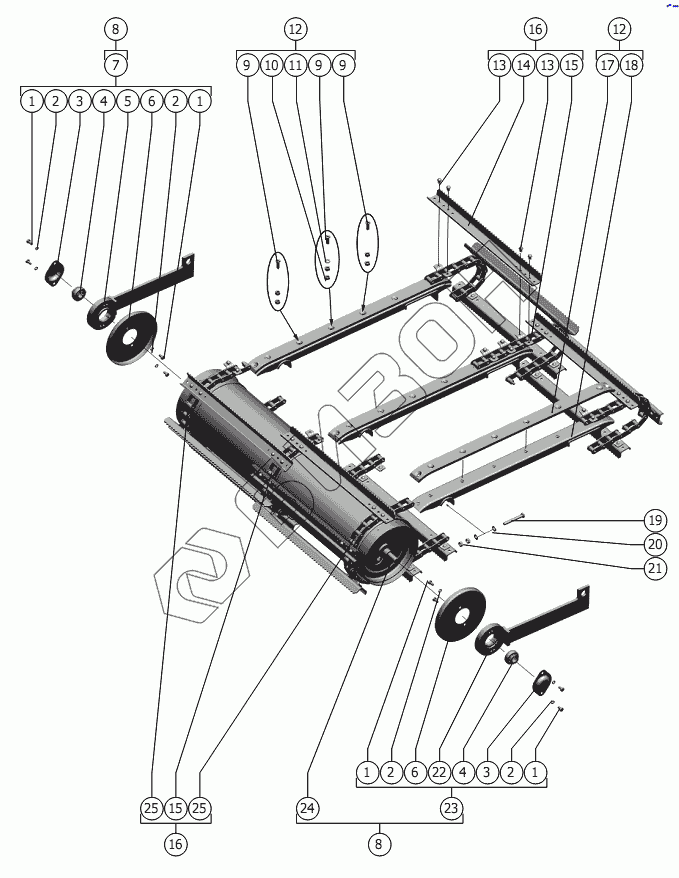

Графический каталог запасных частей к технике: РСМ-101 "Вектор" (вариант). Транспортер цепной
1
1
1
1
2
2
2
2
3
3
4
4
5
6
6
7
8
8
9
9
9
10
11
12
12
13
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М8-6gx16.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 2 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 3 | РСМ-10.27.02.405 | Крышка |
Загрузка ...
|
|
| 4 | 1680204 А1К7.Р6Q6/L19 ТУ 37.006.084-90 | Подшипник 1680204 А1К7.Р6Q6/L19 ТУ 37.006.084-90 |
Загрузка ...
|
|
| 5 | 142.03.00.240-01 | Рычаг |
Загрузка ...
|
|
| 6 | РСМ-10.27.02.404 | Донышко |
Загрузка ...
|
|
| 7 | 142.03.00.230-01 | Рычаг |
Загрузка ...
|
|
| 8 | 142.03.00.200-01 | Вал транспортера |
Загрузка ...
|
|
| 9 | В.М8-6gх25.48.019 ГОСТ 17475-80 | Винт |
Загрузка ...
|
|
| 10 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 11 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 12 | 3518060-18100Б | Направляющая |
Загрузка ...
|
|
| 13 | 8х22.01. 10кп ГОСТ 10299-80 | Заклёпка |
Загрузка ...
|
|
| 14 | 3518050-141032 | Гребенка |
Загрузка ...
|
|
| 15 | ТРД-38-46-1-8-2 ТУ 23.2.57 9041-07-91 08.241.000-01 | Цепь |
Загрузка ...
|
|
| 16 | 3518050-18350Б | Транспортер цепной |
Загрузка ...
|
|
| 17 | 3518060-10064А | Накладка верхняя |
Загрузка ...
|
|
| 18 | 3518060-18110В | Направляющая |
Загрузка ...
|
|
| 19 | М10-6gx80.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 20 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 21 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 22 | 142.03.00.240 | Рычаг |
Загрузка ...
|
|
| 23 | 142.03.00.230 | Рычаг |
Загрузка ...
|
|
| 24 | 142.03.00.040-01 | Цилиндр |
Загрузка ...
|
|
| 25 | ТРД-38-46-1-8-4 ТУ 23.2.57 9041-07-91 08.242.000-01 | Цепь |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
