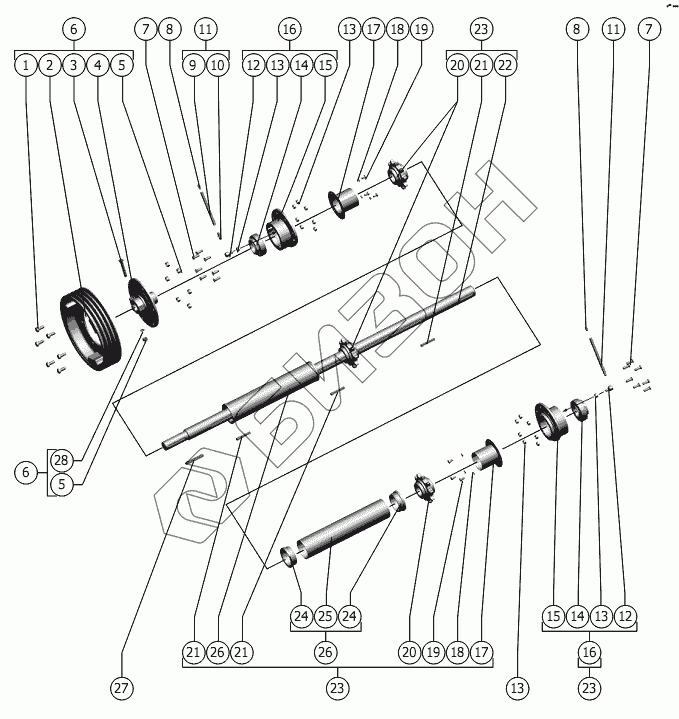

Графический каталог запасных частей к технике: РСМ-101 "Вектор" (вариант). Вал верхний
1
2
3
4
5
5
6
6
7
7
8
8
9
10
11
11
12
12
13
13
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
21
22
23
23
23
24
24
25
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М12-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 2 | 142.03.00.102 | Шкив |
Загрузка ...
|
|
| 3 | М12-6gx75.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 4 | 142.03.00.160 | Фланец |
Загрузка ...
|
|
| 5 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 6 | 142.03.00.150 | Шкив |
Загрузка ...
|
|
| 7 | В.М10-6gх30.48.019 ГОСТ 17475-80 | Винт |
Загрузка ...
|
|
| 8 | 1.2.Ц6.хр ГОСТ 19853-74 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 9 | РСМ-5.01.00.843 | Трубка |
Загрузка ...
|
|
| 10 | 142.00.77.602 | Штуцер |
Загрузка ...
|
|
| 11 | РСМ-5.01.00.090 | Трубка |
Загрузка ...
|
|
| 12 | РСМ-10.01.15.613 | Переходник |
Загрузка ...
|
|
| 13 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 14 | 680210 А2НК7С17 ТУ 37.006.084-90 | Подшипник |
Загрузка ...
|
|
| 15 | РСМ-10.27.02.203 | Фланец |
Загрузка ...
|
|
| 16 | РСМ-10.27.02.080А | Опора |
Загрузка ...
|
|
| 17 | 3518090-18460А-01 | Кожух |
Загрузка ...
|
|
| 18 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 19 | М8-6gx16.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 20 | РСМ-10.27.02.030А | Звёздочка |
Загрузка ...
|
|
| 21 | 61141 | Шпонка или 61141-01 -02-03 -04 -05 -06 |
Загрузка ...
|
|
| 22 | 142.03.00.624 | Вал |
Загрузка ...
|
|
| 23 | 142.03.00.050-01 | Вал верхний |
Загрузка ...
|
|
| 24 | 3518060-10044Б | Кольцо |
Загрузка ...
|
|
| 25 | 3518050-14726Б-01 | Кожух |
Загрузка ...
|
|
| 26 | 3518050-18460Б-01 | Кожух в сборе |
Загрузка ...
|
|
| 27 | 12x8x90 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 28 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
