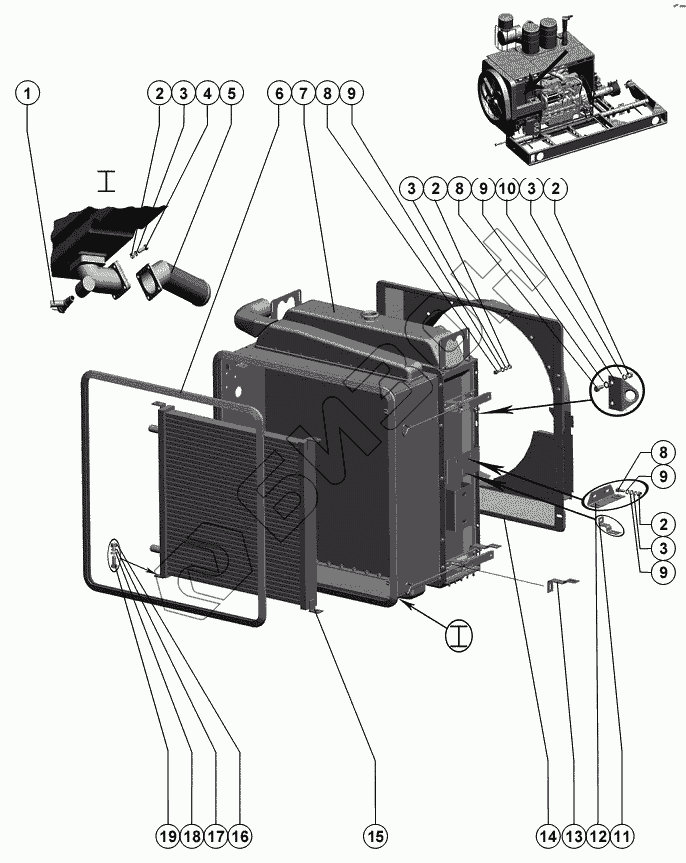

Графический каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Блок радиаторов
1
2
2
2
2
3
3
3
3
4
5
6
7
8
8
8
9
9
9
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ВС11 ОСТ 37.001.241-81 | Кран |
Загрузка ...
|
|
| 2 | М8-6H.6 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 3 | 8Т 65Г ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 4 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 5 | РСМ-10Б.05.83.180 | Труба |
Загрузка ...
|
|
| 6 | РСМ-10.05.02.006Г | Уплотнитель |
Загрузка ...
|
|
| 7 | РСМ-10Б.05.83.210-30 | Радиатор водяной |
Загрузка ...
|
|
| 8 | М8-6gx20.88.35 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 9 | C.8х1,4.01 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 10 | РСМ-10.05.00.424А | Кронштейн |
Загрузка ...
|
|
| 11 | РСМ-10.05.00.558 | Кронштейн |
Загрузка ...
|
|
| 12 | РСМ-10.05.13.100 | Кронштейн |
Загрузка ...
|
|
| 13 | РСМ-10.05.00.557 | Кронштейн |
Загрузка ...
|
|
| 14 | РСМ-10.05.00.230Б | Диффузор |
Загрузка ...
|
|
| 15 | Масляный теплообменник | Масляный теплообменник |
Загрузка ...
|
|
| 16 | М10-6H.6 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 17 | 10Т 65Г ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 18 | С.10х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 19 | М10-6gx25.88.35 ГОСТ 7798-70 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
