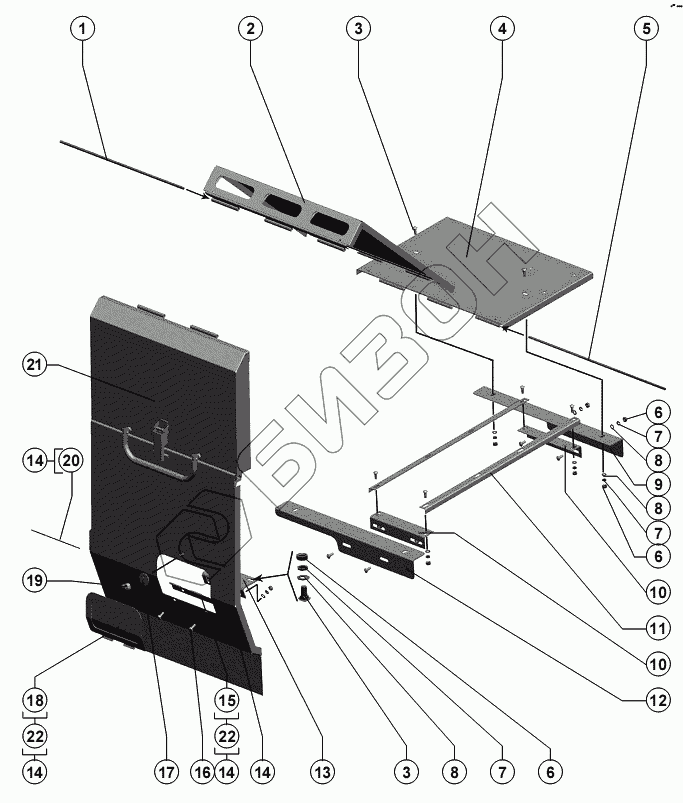

Графический каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Капот радиатора
1
2
3
3
4
5
6
6
6
7
7
7
8
8
8
9
10
10
11
12
13
14
14
14
14
15
16
17
18
19
20
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10Б.05.83.654 | Ось |
Загрузка ...
|
|
| 2 | РСМ-10Б.05.83.550 | Щиток |
Загрузка ...
|
|
| 3 | М8х20 ТУ23.4617472.06-91 | Болт |
Загрузка ...
|
|
| 4 | РСМ-10Б.05.83.560 | Крышка верхняя |
Загрузка ...
|
|
| 5 | РСМ-10Б.05.83.655 | Ось |
Загрузка ...
|
|
| 6 | М8-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 7 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 8 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 9 | РСМ-10Б.05.83.559 | Кронштейн |
Загрузка ...
|
|
| 10 | РСМ-10Б.05.13.418А | Кронштейн |
Загрузка ...
|
|
| 11 | РСМ-10Б.05.13.429В | Уголок |
Загрузка ...
|
|
| 12 | РСМ-10Б.05.83.559-01 | Кронштейн |
Загрузка ...
|
|
| 13 | РСМ-10Б.05.83.565 | Кронштейн |
Загрузка ...
|
|
| 14 | РСМ-10Б.05.83.490 | Щит нижний |
Загрузка ...
|
|
| 15 | РСМ-10.05.13.402А | Петля |
Загрузка ...
|
|
| 16 | М8-6gх20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 17 | 41119А | Шайба эксцентричная |
Загрузка ...
|
|
| 18 | РСМ-10Б.06.13.406 | Крышка или РСМ-10.05.13.070 |
Загрузка ...
|
|
| 19 | 54-2-157 | Гайка специальная |
Загрузка ...
|
|
| 20 | РСМ-10.05.13.601 | Ось |
Загрузка ...
|
|
| 21 | РСМ-10Б.05.83.540 | Щит |
Загрузка ...
|
|
| 22 | РСМ-10Б.06.13.040 | Крышка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
