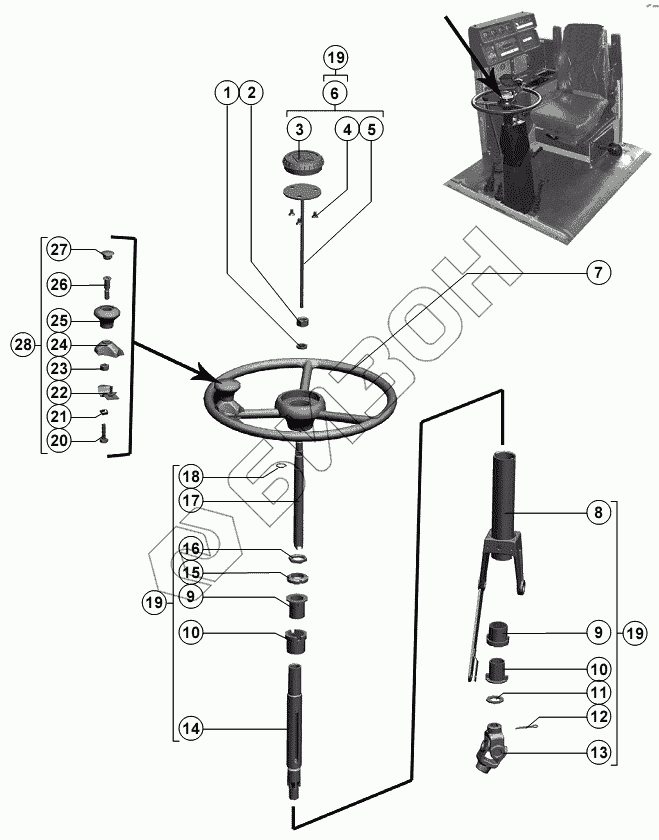

Графический каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Колонка рулевая
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
19
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 16Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 2 | М16х1,5-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 3 | РСМ-10Б.04.13.021 | Головка |
Загрузка ...
|
|
| 4 | В.М8-6gх12.48.019 ГОСТ 17475-80 | Винт |
Загрузка ...
|
|
| 5 | РСМ-10.04.13.170А | Стержень |
Загрузка ...
|
|
| 6 | РСМ-10.04.13.140А | Зажим |
Загрузка ...
|
|
| 7 | 66-3402015-02 ТУ 6-19-262-84 | Колесо рулевого управления |
Загрузка ...
|
|
| 8 | РСМ-10.04.13.080А | Рычаг |
Загрузка ...
|
|
| 9 | РСМ.10.04.13.005 | Виброизолятор |
Загрузка ...
|
|
| 10 | РСМ-10.04.13.003 | Втулка |
Загрузка ...
|
|
| 11 | С.22х3,9.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 12 | 6,3х36.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 13 | ГГ 50 ТУ23.2.2108-89 | Шарнир |
Загрузка ...
|
|
| 14 | РСМ-10.04.13.410 | Вал |
Загрузка ...
|
|
| 15 | М30х1,5-6Н.05.019 ГОСТ 11871-88 | Гайка |
Загрузка ...
|
|
| 16 | А 63.01.006 | Контргайка |
Загрузка ...
|
|
| 17 | РСМ-10Б.04.13.819 | Вал |
Загрузка ...
|
|
| 18 | С20 ГОСТ 13942-86 | Кольцо |
Загрузка ...
|
|
| 19 | РСМ-10.04.13.010Б | Колонка рулевая |
Загрузка ...
|
|
| 20 | М6-6gх20.48.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 21 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 22 | РСМ-10.04.13.560 | Хомут |
Загрузка ...
|
|
| 23 | М12-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 24 | РСМ-10.04.13.550 | Кронштейн |
Загрузка ...
|
|
| 25 | РСМ-10.04.13.031 | Рукоятка |
Загрузка ...
|
|
| 26 | РСМ-10.04.13.629 | Ось |
Загрузка ...
|
|
| 27 | РСМ-10.02.02.011 | Заглушка |
Загрузка ...
|
|
| 28 | РСМ-10.04.13.540 | Рукоятка рулевого колеса |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
