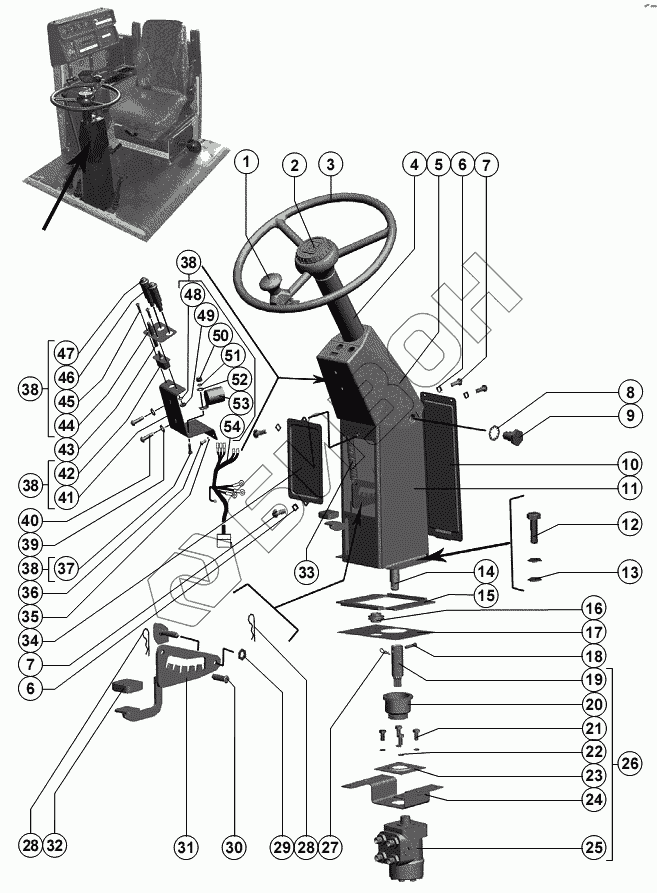

Графический каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Управление рулевое
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
38
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.04.13.540 | Рукоятка рулевого колеса |
Загрузка ...
|
|
| 2 | РСМ-10.04.13.010Б | Колонка рулевая |
Загрузка ...
|
|
| 3 | 66-3402015-02 ТУ 6-19-262-84 | Колесо рулевого управления |
Загрузка ...
|
|
| 4 | РСМ-10.04.13.002А | Чехол |
Загрузка ...
|
|
| 5 | РСМ-10.04.13.280 | Оболочка |
Загрузка ...
|
|
| 6 | 4Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 7 | В.М4-6gх10.48.036 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 8 | РСМ-10Б.04.13.505 | Шайба стопорная |
Загрузка ...
|
|
| 9 | РСМ-10.04.13.601А | Болт |
Загрузка ...
|
|
| 10 | РСМ-10.04.13.050А | Панель |
Загрузка ...
|
|
| 11 | РСМ-10.04.13.030Б | Кожух |
Загрузка ...
|
|
| 12 | М8-6gх25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 13 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 14 | РСМ-10.04.13.626А | Вал |
Загрузка ...
|
|
| 15 | РСМ-10.04.13.029 | Прокладка |
Загрузка ...
|
|
| 16 | РСМ-10.04.23.003А | Втулка |
Загрузка ...
|
|
| 17 | РСМ-10Б.04.13.432 | Пластина |
Загрузка ...
|
|
| 18 | 6-8 b12х35.35.Ц9хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 19 | РСМ-10Б.09.72.020 | Втулка переходная |
Загрузка ...
|
|
| 20 | РСМ-10.04.13.032 | Чехол |
Загрузка ...
|
|
| 21 | М10-6gх20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 22 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 23 | РСМ-10Б.04.13.449 | Шайба |
Загрузка ...
|
|
| 24 | РСМ-10.09.12.050 | Кронштейн |
Загрузка ...
|
|
| 25 | АР125-16 КЕТБ 453478.001ТУ | Агрегат рулевой |
Загрузка ...
|
|
| 26 | РСМ-10Б.09.72.010 | Насос-дозатор |
Загрузка ...
|
|
| 27 | 2.2х28.019 ОСТ 23.2.2-79 | Шплинт |
Загрузка ...
|
|
| 28 | 2.2,8х40.019 ОСТ 23.2.2-79 | Шплинт |
Загрузка ...
|
|
| 29 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 30 | 6-10 b12х30.35.Ц9хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 31 | РСМ-10.04.13.040А | Педаль |
Загрузка ...
|
|
| 32 | А 13.38.002 | Чехол |
Загрузка ...
|
|
| 33 | РСМ-10.04.13.606Б | Пружина |
Загрузка ...
|
|
| 34 | РСМ-10.04.13.401А | Крышка |
Загрузка ...
|
|
| 35 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 36 | В.М6-6gх12.48.036 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 37 | М6-6gx20.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 38 | РСМ-10.04.13.290Г | Кронштейн |
Загрузка ...
|
|
| 39 | С.4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 40 | В.М4-6gх14.48.036 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 41 | РСМ-10.04.13.300А | Кронштейн |
Загрузка ...
|
|
| 42 | 5102.3709 ТУ 37.003.1079-81 | Переключатель |
Загрузка ...
|
|
| 43 | РСМ-10.04.13.022 | Наконечник |
Загрузка ...
|
|
| 44 | РСМ-10.04.13.437 | Пластина |
Загрузка ...
|
|
| 45 | В.М4-6gх16.48.016 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 46 | 123.3803010 | "Фонарь контрольной лампы для исполнения ""У""" |
Загрузка ...
|
|
| 47 | 124.3803010 | "Фонарь контрольной лампы для исполнения ""У""" |
Загрузка ...
|
|
| 48 | 4Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 49 | М4-6H.6.019 ГОСТ 5927-70 | Гайка |
Загрузка ...
|
|
| 50 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 51 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 52 | С.6х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 53 | РС 401 ТУ 37.003.332-77 | Прерыватель указателей поворота |
Загрузка ...
|
|
| 54 | РСМ-10.10.10.460В | Жгут рулевой колонки |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
