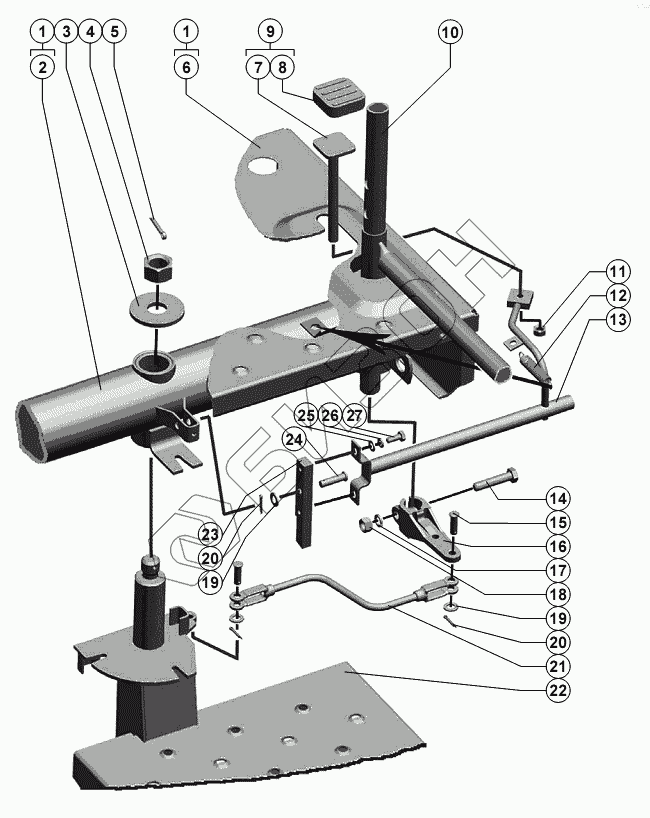

Графический каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Механизм поворота лестницы
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.05.08.020Б | Площадка средняя |
Загрузка ...
|
|
| 2 | РСМ-10.05.08.140Г | Рамка |
Загрузка ...
|
|
| 3 | C 24х6.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 4 | М24-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 5 | 5x36.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 6 | РСМ-10.05.08.150Г | Настил |
Загрузка ...
|
|
| 7 | РСМ-10.05.08.220 | Педаль |
Загрузка ...
|
|
| 8 | А 13.38.002 | Чехол |
Загрузка ...
|
|
| 9 | РСМ-10.05.08.180 | Педаль |
Загрузка ...
|
|
| 10 | РСМ-10.05.08.100Г | Перила поворотные |
Загрузка ...
|
|
| 11 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 12 | РСМ-10.05.08.612Б | Пружина |
Загрузка ...
|
|
| 13 | РСМ-10.05.08.170В | Рычаг |
Загрузка ...
|
|
| 14 | М12-6gx55.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 15 | 6-10 b12x30.35.Ц9хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 16 | РСМ-10.05.08.304Г | Рычаг |
Загрузка ...
|
|
| 17 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 18 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 19 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 20 | 3,2x20.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 21 | РСМ-10.05.08.230Б | Тяга |
Загрузка ...
|
|
| 22 | РСМ-10.05.08.040Б | Лестница |
Загрузка ...
|
|
| 23 | РСМ-10.05.08.621 | Защелка |
Загрузка ...
|
|
| 24 | 6-10 b12x36.35.Ц9хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 25 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 26 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 27 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
