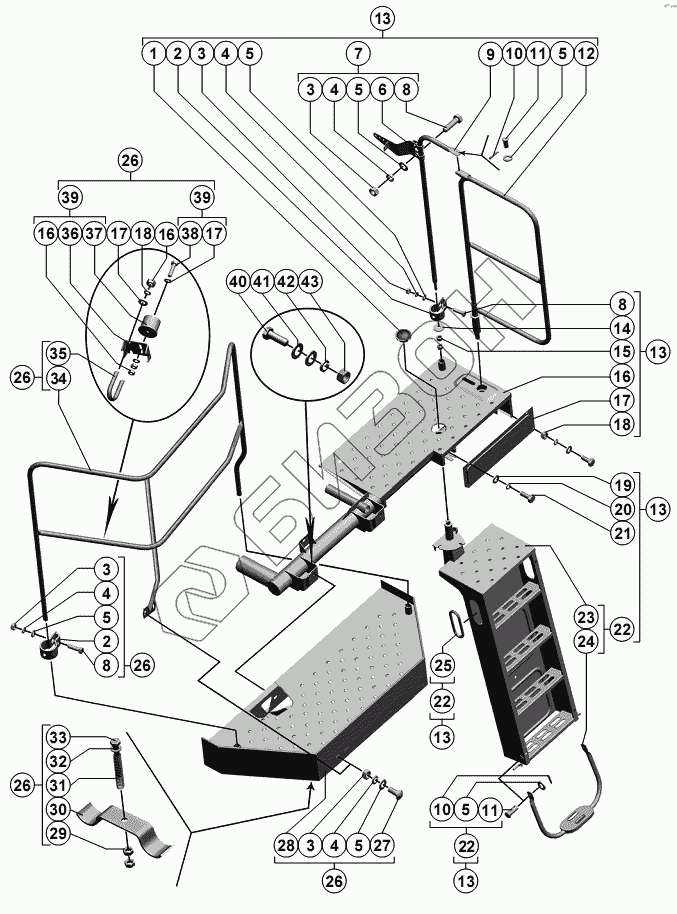

Графический каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Площадка входа в кабину
1
2
2
3
3
3
3
4
4
4
4
5
5
5
5
5
5
6
7
8
8
8
9
10
10
11
11
12
13
13
13
13
13
14
15
16
16
16
17
17
17
18
18
19
20
21
22
22
22
23
24
25
26
26
26
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 54-00560 | Крышка |
Загрузка ...
|
|
| 2 | РСМ-10.05.08.505Б | Хомут |
Загрузка ...
|
|
| 3 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 4 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 5 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 6 | РСМ-10.05.08.350 | Кронштейн |
Загрузка ...
|
|
| 7 | РСМ-10.05.08.300А | Кронштейн |
Загрузка ...
|
|
| 8 | М10-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 9 | РСМ-10.05.08.160А | Перила |
Загрузка ...
|
|
| 10 | 3,2x20.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 11 | 6-10 b12x25.35.Ц9хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 12 | РСМ-10.05.08.100Г | Перила поворотные |
Загрузка ...
|
|
| 13 | РСМ-10.05.08.000А | Площадка входа в кабину |
Загрузка ...
|
|
| 14 | C 16х3,9.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 15 | М16-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 16 | РСМ-10.05.08.020Б | Площадка средняя |
Загрузка ...
|
|
| 17 | РСМ-10.05.08.472 | Щиток |
Загрузка ...
|
|
| 18 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 19 | С.6х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 20 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 21 | М6-6gx16.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 22 | РСМ-10.05.08.040Б | Лестница |
Загрузка ...
|
|
| 23 | РСМ-10.05.08.060Д | Лестница |
Загрузка ...
|
|
| 24 | РСМ-10.05.08.330А | Подножка |
Загрузка ...
|
|
| 25 | РСМ-10.05.08.011 | Уплотнение |
Загрузка ...
|
|
| 26 | РСМ-10.05.08.360 | Площадка |
Загрузка ...
|
|
| 27 | M10x25 ТУ23.4617472.06-91 | Болт |
Загрузка ...
|
|
| 28 | РСМ-10.05.08.010В | Площадка |
Загрузка ...
|
|
| 29 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 30 | РСМ-10.05.08.509А | Зажим |
Загрузка ...
|
|
| 31 | РСМ-10.05.08.604А | Пружина |
Загрузка ...
|
|
| 32 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 33 | М8-6gx70.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 34 | РСМ-10.05.08.130В | Перила |
Загрузка ...
|
|
| 35 | РСМ-10.05.00.636 | Хомут |
Загрузка ...
|
|
| 36 | РСМ-10.05.00.446 | Кронштейн |
Загрузка ...
|
|
| 37 | 54-01017 | Обойма |
Загрузка ...
|
|
| 38 | М6-6gx25.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 39 | РСМ-10.05.00.470А | Фиксатор |
Загрузка ...
|
|
| 40 | М12-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 41 | С.12х2.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 42 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 43 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
