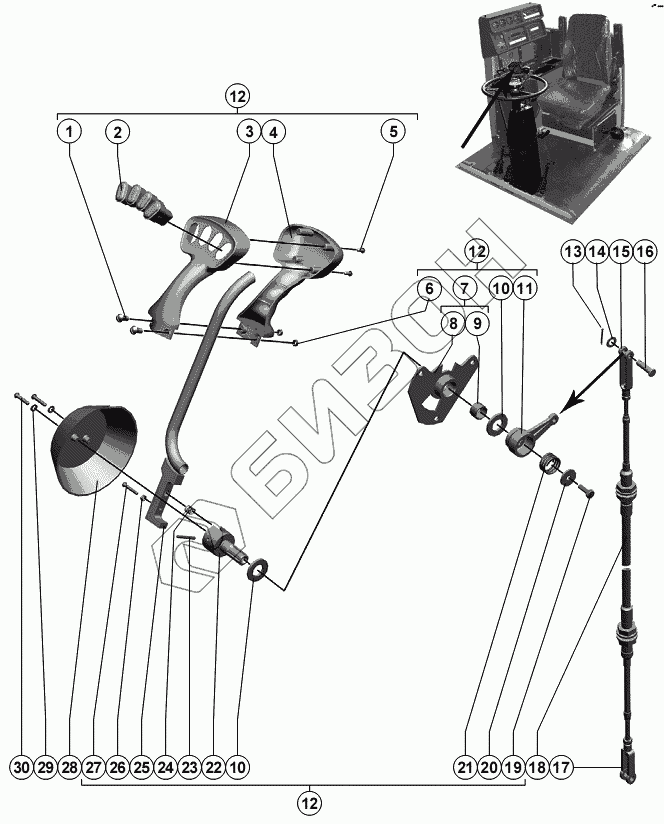

Графический каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Рычаг управления гидросистемой трансмиссии
1
2
3
4
5
6
7
8
9
10
10
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | В.М5-6gх10.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 2 | 92.3709 ТУ 37.461.012-95 | Переключатель |
Загрузка ...
|
|
| 3 | 101.06.16.007 | Рукоятка |
Загрузка ...
|
|
| 4 | 101.06.16.008 | Рукоятка |
Загрузка ...
|
|
| 5 | 4х10.01.019 ГОСТ 10621-80 | Винт |
Загрузка ...
|
|
| 6 | М5-6H.6.019 ГОСТ 5927-70 | Гайка |
Загрузка ...
|
|
| 7 | РСМ-10Б.04.30.030 | Диск |
Загрузка ...
|
|
| 8 | РСМ-10Б.04.30.060 | Диск |
Загрузка ...
|
|
| 9 | РСМ-10.04.13.007А | Втулка |
Загрузка ...
|
|
| 10 | РСМ-10.04.13.006А | Шайба или РСМ-10.04.13.015 |
Загрузка ...
|
|
| 11 | РСМ-10.04.13.305 | Рычаг |
Загрузка ...
|
|
| 12 | РСМ-10Б.04.31.010 | Рычаг управления |
Загрузка ...
|
|
| 13 | 2x20.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 14 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 15 | 54-30151 | Вилка |
Загрузка ...
|
|
| 16 | 6-8 b12x30.35.Ц9хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 17 | РСМ-10.04.13.302А | Вилка |
Загрузка ...
|
|
| 18 | 172-M-TT-75-4000 ТУ У 29.3.31003530-001-2002 | Трос |
Загрузка ...
|
|
| 19 | М8-6gx25.88.35 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 20 | РСМ-10.04.13.422 | Шайба |
Загрузка ...
|
|
| 21 | РСМ-10.04.13.613А | Пружина |
Загрузка ...
|
|
| 22 | РСМ-10.04.13.612Б | Вал |
Загрузка ...
|
|
| 23 | 5 х 40 ГОСТ 3128-70 | Штифт |
Загрузка ...
|
|
| 24 | РСМ-10.04.13.614Б | Пружина |
Загрузка ...
|
|
| 25 | 101.06.16.020 | Рычаг |
Загрузка ...
|
|
| 26 | М4-6H.6.019 ГОСТ 5927-70 | Гайка |
Загрузка ...
|
|
| 27 | В.М4-6gх25-25.48.016 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 28 | РСМ-10.04.30.001 | Крышка |
Загрузка ...
|
|
| 29 | С.4x1.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 30 | В.М4-6gх20.48.036 ГОСТ 17473-80 | Винт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
