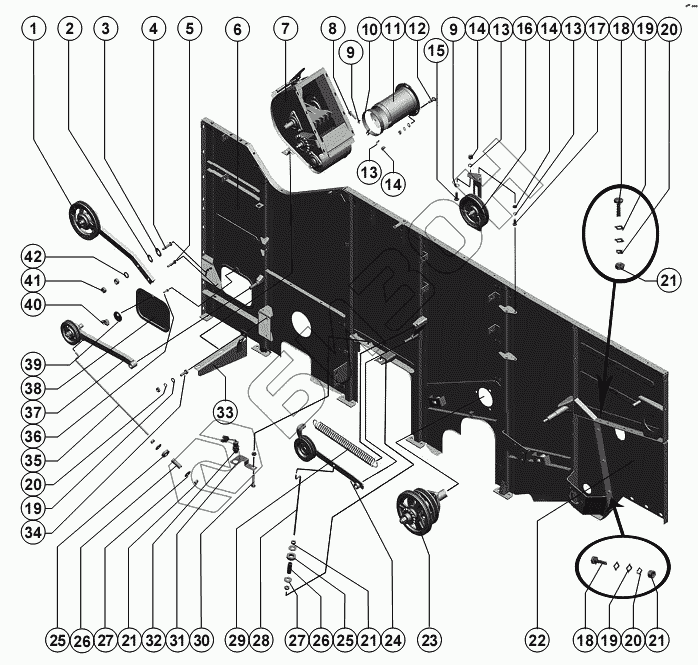

Графический каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Панель левая каркаса молотилки
1
2
3
4
5
6
7
8
9
9
10
11
12
13
13
13
14
14
14
15
16
17
18
18
19
19
19
20
20
20
21
21
21
21
22
23
24
25
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.01.30.330В | Ролик натяжной |
Загрузка ...
|
|
| 2 | С.18х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 3 | С.18.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 4 | M12x65 ТУ 23.4617472.06-91 | Болт |
Загрузка ...
|
|
| 5 | М12-6gx60.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 6 | РСМ-10Б.01.31.000Б | Панель |
Загрузка ...
|
|
| 7 | РСМ-10.01.39.000Г | Устройство домолачивающее |
Загрузка ...
|
|
| 8 | М8-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 9 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 10 | РСМ-10.01.30.514А | Хомут |
Загрузка ...
|
|
| 11 | РСМ-10.01.30.890А | Кожух |
Загрузка ...
|
|
| 12 | M8x20 ТУ 23.4617472.06-91 | Болт |
Загрузка ...
|
|
| 13 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 14 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 15 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 16 | РСМ-10.01.30.050А | Шкив натяжной |
Загрузка ...
|
|
| 17 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 18 | М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 19 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 20 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 21 | М10-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 22 | РСМ-10Б.14.60.402А | Боковина |
Загрузка ...
|
|
| 23 | РСМ-10.01.34.200В | Задний контрпривод |
Загрузка ...
|
|
| 24 | РСМ-10.01.30.090А | Ролик натяжной |
Загрузка ...
|
|
| 25 | РСМ-10.01.30.015 | Кольцо (для комбайнов с измельчителем) |
Загрузка ...
|
|
| 26 | РСМ-10.01.30.831А | Втулка |
Загрузка ...
|
|
| 27 | C 10х3.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 28 | РСМ-10.01.30.613 | Тяга |
Загрузка ...
|
|
| 29 | РСМ-10.01.30.646 | Пружина |
Загрузка ...
|
|
| 30 | М12-6gx50.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 31 | РСМ-10.01.30.403 | Кронштейн |
Загрузка ...
|
|
| 32 | РСМ-10.01.39.150А | Кронштейн |
Загрузка ...
|
|
| 33 | Пр П-1М 17МО.082.021ТУ | Преобразователь первичный Пр П-1М 17МО.082.021ТУ |
Загрузка ...
|
|
| 34 | М10-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 35 | РСМ-10.01.30.653 | Тяга |
Загрузка ...
|
|
| 36 | M6x20 ТУ 23.4617472.06-91 | Болт |
Загрузка ...
|
|
| 37 | РСМ-10.01.30.440Б | Рычаг |
Загрузка ...
|
|
| 38 | 34-2-70 | Крышка верхнего люка |
Загрузка ...
|
|
| 39 | РСМ-10.01.15.436 | Шайба эксцентрическая |
Загрузка ...
|
|
| 40 | 54-2-157 | Гайка специальная |
Загрузка ...
|
|
| 41 | М12-6H.6.019 ГОСТ 5918-70 | Гайка |
Загрузка ...
|
|
| 42 | С.12х3.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 43 | М14-6Н.6.019 ГОСТ 5916-70 | Гайка |
Загрузка ...
|
|
| 44 | С.14х3.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 45 | РСМ-10.01.30.802Б | Втулка или РСМ-10.01.00.003-03 |
Загрузка ...
|
|
| 46 | 54-2-48-1 | Звездочка z=17 t=19,05 |
Загрузка ...
|
|
| 47 | РСМ-10.01.30.019 | Втулка |
Загрузка ...
|
|
| 48 | РСМ-10.01.30.652 | Гайка |
Загрузка ...
|
|
| 49 | РСМ-10.01.30.841А | Втулка |
Загрузка ...
|
|
| 50 | РСМ-10.01.30.470А | Тяга |
Загрузка ...
|
|
| 51 | РСМ-10.01.30.430Б | Звездочка в сборе |
Загрузка ...
|
|
| 52 | РСМ-10.01.30.280А | Кронштейн |
Загрузка ...
|
|
| 53 | РСМ-10.01.30.020Б | Устройство натяжное (для комбайнов с копнителем) |
Загрузка ...
|
|
| 54 | 3,2х20.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 55 | РСМ-10Б.01.30.170 | Тяга (для комбайнов с копнителем) |
Загрузка ...
|
|
| 56 | РСМ-10Б.01.30.605 | Пружина (для комбайнов с копнителем) |
Загрузка ...
|
|
| 57 | С.20х3,9.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 58 | 5,0х32.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 59 | РСМ-10Б.01.30.120Б | Ролик натяжной (для комбайнов с копнителем) |
Загрузка ...
|
|
| 60 | РСМ-10.01.41.010А | Вал коленчатый |
Загрузка ...
|
|
| 61 | Н.027.103 | Корпус подшипника или РСМ-10.27.01.101 |
Загрузка ...
|
|
| 62 | 1680205К10С27 ТУ 37.006.084-90 | Опора трубы пальчикового механизма шнека и битера проставки РСМ-10.27.01.340 |
Загрузка ...
|
|
| 63 | Н.027.01.040 | Опора (для комбайнов с копнителем) |
Загрузка ...
|
|
| 64 | М10х35 ТУ 23.4617472.06-91 | Болт |
Загрузка ...
|
|
| 65 | 2М12-6gx75.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 66 | С.12.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 67 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 68 | 3,2х32.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 69 | РСМ-10Б.01.30.560 | Звёздочка |
Загрузка ...
|
|
| 70 | 8x7x50 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 71 | РСМ-10Б.01.30.040 | Контрпривод (для комбайнов с копнителем) или РСМ-10Б.01.30.070 |
Загрузка ...
|
|
| 72 | РСМ-10.14.28.804 | Втулка (для комбайнов с копнителем) |
Загрузка ...
|
|
| 73 | C 16х3,9.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 74 | М16-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 75 | М10х25 ТУ 23.4617472.06-91 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
