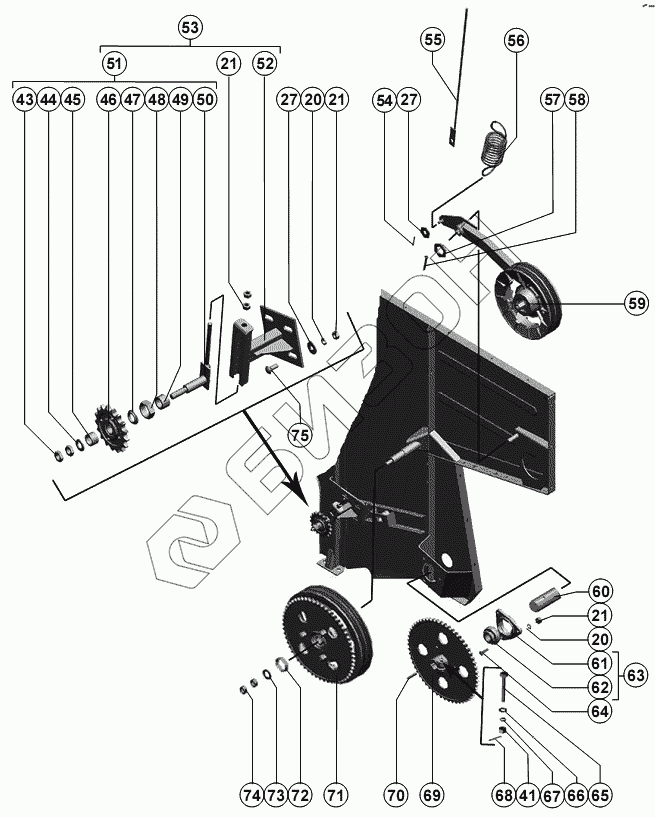

Графический каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Панель левая каркаса молотилки
20
20
21
21
21
27
27
41
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.01.30.330В | Ролик натяжной |
Загрузка ...
|
|
| 2 | С.18х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 3 | С.18.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 4 | M12x65 ТУ 23.4617472.06-91 | Болт |
Загрузка ...
|
|
| 5 | М12-6gx60.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 6 | РСМ-10Б.01.31.000Б | Панель |
Загрузка ...
|
|
| 7 | РСМ-10.01.39.000Г | Устройство домолачивающее |
Загрузка ...
|
|
| 8 | М8-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 9 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 10 | РСМ-10.01.30.514А | Хомут |
Загрузка ...
|
|
| 11 | РСМ-10.01.30.890А | Кожух |
Загрузка ...
|
|
| 12 | M8x20 ТУ 23.4617472.06-91 | Болт |
Загрузка ...
|
|
| 13 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 14 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 15 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 16 | РСМ-10.01.30.050А | Шкив натяжной |
Загрузка ...
|
|
| 17 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 18 | М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 19 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 20 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 21 | М10-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 22 | РСМ-10Б.14.60.402А | Боковина |
Загрузка ...
|
|
| 23 | РСМ-10.01.34.200В | Задний контрпривод |
Загрузка ...
|
|
| 24 | РСМ-10.01.30.090А | Ролик натяжной |
Загрузка ...
|
|
| 25 | РСМ-10.01.30.015 | Кольцо (для комбайнов с измельчителем) |
Загрузка ...
|
|
| 26 | РСМ-10.01.30.831А | Втулка |
Загрузка ...
|
|
| 27 | C 10х3.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 28 | РСМ-10.01.30.613 | Тяга |
Загрузка ...
|
|
| 29 | РСМ-10.01.30.646 | Пружина |
Загрузка ...
|
|
| 30 | М12-6gx50.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 31 | РСМ-10.01.30.403 | Кронштейн |
Загрузка ...
|
|
| 32 | РСМ-10.01.39.150А | Кронштейн |
Загрузка ...
|
|
| 33 | Пр П-1М 17МО.082.021ТУ | Преобразователь первичный Пр П-1М 17МО.082.021ТУ |
Загрузка ...
|
|
| 34 | М10-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 35 | РСМ-10.01.30.653 | Тяга |
Загрузка ...
|
|
| 36 | M6x20 ТУ 23.4617472.06-91 | Болт |
Загрузка ...
|
|
| 37 | РСМ-10.01.30.440Б | Рычаг |
Загрузка ...
|
|
| 38 | 34-2-70 | Крышка верхнего люка |
Загрузка ...
|
|
| 39 | РСМ-10.01.15.436 | Шайба эксцентрическая |
Загрузка ...
|
|
| 40 | 54-2-157 | Гайка специальная |
Загрузка ...
|
|
| 41 | М12-6H.6.019 ГОСТ 5918-70 | Гайка |
Загрузка ...
|
|
| 42 | С.12х3.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 43 | М14-6Н.6.019 ГОСТ 5916-70 | Гайка |
Загрузка ...
|
|
| 44 | С.14х3.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 45 | РСМ-10.01.30.802Б | Втулка или РСМ-10.01.00.003-03 |
Загрузка ...
|
|
| 46 | 54-2-48-1 | Звездочка z=17 t=19,05 |
Загрузка ...
|
|
| 47 | РСМ-10.01.30.019 | Втулка |
Загрузка ...
|
|
| 48 | РСМ-10.01.30.652 | Гайка |
Загрузка ...
|
|
| 49 | РСМ-10.01.30.841А | Втулка |
Загрузка ...
|
|
| 50 | РСМ-10.01.30.470А | Тяга |
Загрузка ...
|
|
| 51 | РСМ-10.01.30.430Б | Звездочка в сборе |
Загрузка ...
|
|
| 52 | РСМ-10.01.30.280А | Кронштейн |
Загрузка ...
|
|
| 53 | РСМ-10.01.30.020Б | Устройство натяжное (для комбайнов с копнителем) |
Загрузка ...
|
|
| 54 | 3,2х20.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 55 | РСМ-10Б.01.30.170 | Тяга (для комбайнов с копнителем) |
Загрузка ...
|
|
| 56 | РСМ-10Б.01.30.605 | Пружина (для комбайнов с копнителем) |
Загрузка ...
|
|
| 57 | С.20х3,9.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 58 | 5,0х32.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 59 | РСМ-10Б.01.30.120Б | Ролик натяжной (для комбайнов с копнителем) |
Загрузка ...
|
|
| 60 | РСМ-10.01.41.010А | Вал коленчатый |
Загрузка ...
|
|
| 61 | Н.027.103 | Корпус подшипника или РСМ-10.27.01.101 |
Загрузка ...
|
|
| 62 | 1680205К10С27 ТУ 37.006.084-90 | Опора трубы пальчикового механизма шнека и битера проставки РСМ-10.27.01.340 |
Загрузка ...
|
|
| 63 | Н.027.01.040 | Опора (для комбайнов с копнителем) |
Загрузка ...
|
|
| 64 | М10х35 ТУ 23.4617472.06-91 | Болт |
Загрузка ...
|
|
| 65 | 2М12-6gx75.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 66 | С.12.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 67 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 68 | 3,2х32.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 69 | РСМ-10Б.01.30.560 | Звёздочка |
Загрузка ...
|
|
| 70 | 8x7x50 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 71 | РСМ-10Б.01.30.040 | Контрпривод (для комбайнов с копнителем) или РСМ-10Б.01.30.070 |
Загрузка ...
|
|
| 72 | РСМ-10.14.28.804 | Втулка (для комбайнов с копнителем) |
Загрузка ...
|
|
| 73 | C 16х3,9.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 74 | М16-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 75 | М10х25 ТУ 23.4617472.06-91 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
