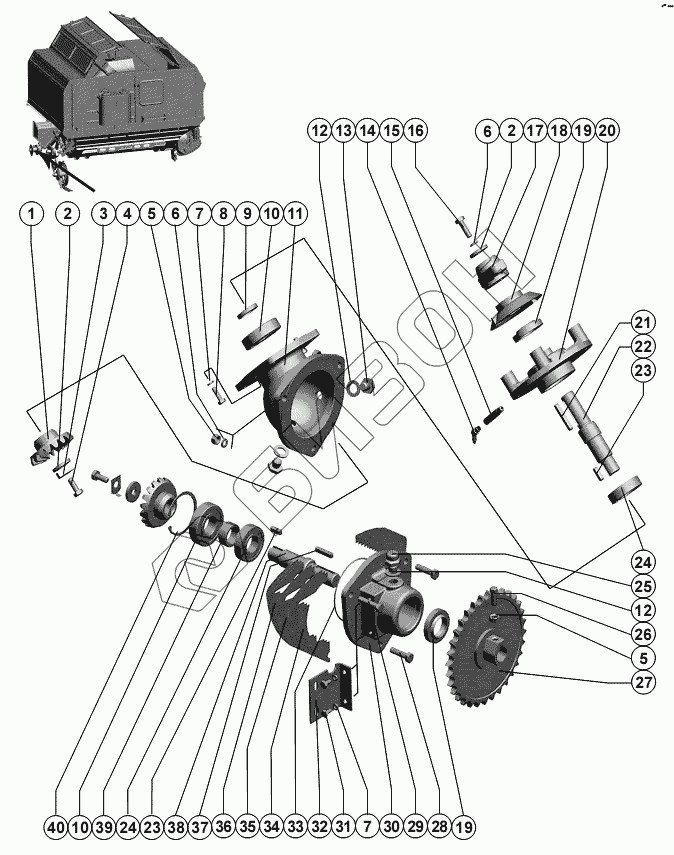

Графический каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Редуктор
1
2
2
3
4
5
5
6
6
7
7
8
9
10
10
11
12
12
13
14
15
16
17
18
19
19
20
21
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.01.47.605В | Шестерня |
Загрузка ...
|
|
| 2 | РСМ-10.01.47.417Б | Шайба |
Загрузка ...
|
|
| 3 | РСМ-10.01.47.502 | Шайба |
Загрузка ...
|
|
| 4 | М10-6gх25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 5 | М10-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 6 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 7 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 8 | М8-6gх25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 9 | РСМ-10.01.47.006 | Втулка |
Загрузка ...
|
|
| 10 | 306К ГОСТ 8338-75 | Подшипник |
Загрузка ...
|
|
| 11 | РСМ-10.01.47.101Г | Корпус редуктора |
Загрузка ...
|
|
| 12 | РСМ-10.01.47.002 | Прокладка |
Загрузка ...
|
|
| 13 | РСМ-10.01.47.606А | Пробка |
Загрузка ...
|
|
| 14 | 2.2.45.Ц6.хр ГОСТ 19853-73 | Маслёнка |
Загрузка ...
|
|
| 15 | РСМ-10.01.47.802 | Трубка |
Загрузка ...
|
|
| 16 | М10-6gх30.88.35. ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 17 | РСМ-10.01.47.301А | Сфера |
Загрузка ...
|
|
| 18 | РСМ-10.01.47.120 | Крыльчатка |
Загрузка ...
|
|
| 19 | 1.2-35х58-1 ГОСТ 8752-79/ОСТ 38.05146-78 | Манжета |
Загрузка ...
|
|
| 20 | РСМ-10.01.47.103Б | Крышка |
Загрузка ...
|
|
| 21 | 8х7х50 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 22 | РСМ-10.01.47.604В | Вал |
Загрузка ...
|
|
| 23 | 8х7х25 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 24 | 60206АК ГОСТ 7242-81 | Подшипник |
Загрузка ...
|
|
| 25 | РСМ-10.01.47.110 | Сапун |
Загрузка ...
|
|
| 26 | М10х25.22Н ТУ 23.4617472.07-91 | Винт |
Загрузка ...
|
|
| 27 | Н.022.010-25 | Звездочка z-32 t-19,05 мм |
Загрузка ...
|
|
| 28 | М10-6gх40.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 29 | М10-6gх45.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 30 | РСМ-10.01.47.102Д | Стакан |
Загрузка ...
|
|
| 31 | М8-6gх16.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 32 | РСМ-10Б.01.47.402 | Кронштейн |
Загрузка ...
|
|
| 33 | 108-112-30-2-2 ГОСТ 9833-73/ГОСТ 18829-73 | Кольцо |
Загрузка ...
|
|
| 34 | РСМ-10.01.47.418 | Прокладка регулировочная |
Загрузка ...
|
|
| 35 | РСМ-10.01.47.418-01 | Прокладка регулировочная |
Загрузка ...
|
|
| 36 | РСМ-10.01.47.418-02 | Прокладка регулировочная |
Загрузка ...
|
|
| 37 | 8х7х40 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 38 | РСМ-10.01.47.603Б | Вал |
Загрузка ...
|
|
| 39 | РСМ-10.01.47.004 | Втулка |
Загрузка ...
|
|
| 40 | С72 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
