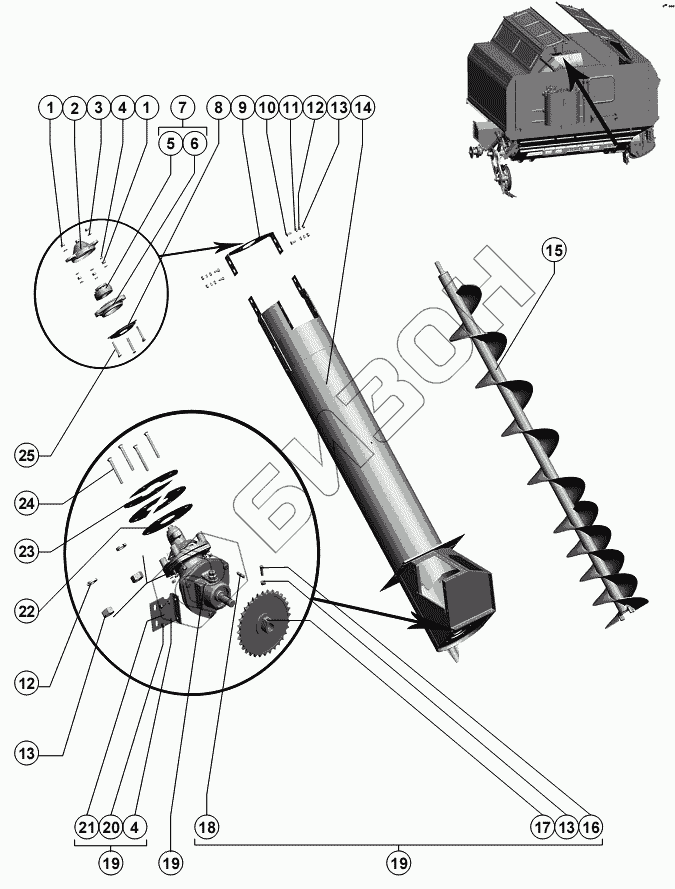

Графический каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Шнек зерновой наклонный
1
1
2
3
4
4
5
6
7
8
9
10
11
12
12
13
13
13
14
15
16
17
18
19
19
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М8-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 2 | РСМ-10.01.47.011 | Колпачок |
Загрузка ...
|
|
| 3 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 4 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 5 | 1680205К10С27 ТУ 37.006.084-90 | Опора трубы пальчикового механизма шнека и битера проставки РСМ-10.27.01.340 |
Загрузка ...
|
|
| 6 | Н.027.103 | Корпус подшипника или РСМ-10.27.01.101 |
Загрузка ...
|
|
| 7 | Н.027.01.030 | Опора |
Загрузка ...
|
|
| 8 | А54-43758 | Крышка |
Загрузка ...
|
|
| 9 | РСМ-10.01.47.435 | Накладка |
Загрузка ...
|
|
| 10 | М10х25 ТУ 23.4617472.06-91 | Болт |
Загрузка ...
|
|
| 11 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 12 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 13 | М10-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 14 | РСМ-10Б.01.47.160 | Кожух шнека |
Загрузка ...
|
|
| 15 | РСМ-10.01.47.170В | Шнек |
Загрузка ...
|
|
| 16 | М10х25.22Н ТУ 23.4617472.07-91 | Винт |
Загрузка ...
|
|
| 17 | Н.022.010-25 | Звездочка z-32 t-19,05 мм |
Загрузка ...
|
|
| 18 | 8х7х40 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 19 | РСМ-10.01.47.130А | Редуктор |
Загрузка ...
|
|
| 20 | М8-6gх16.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 21 | РСМ-10Б.01.47.402 | Кронштейн |
Загрузка ...
|
|
| 22 | РСМ-10Б.01.47.009 | Уплотнение |
Загрузка ...
|
|
| 23 | РСМ-10Б.01.47.428 | Диск |
Загрузка ...
|
|
| 24 | М10х80 ТУ 23.4617472.06-91 | Болт |
Загрузка ...
|
|
| 25 | М8х45 ТУ 23.4617472.06-91 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
