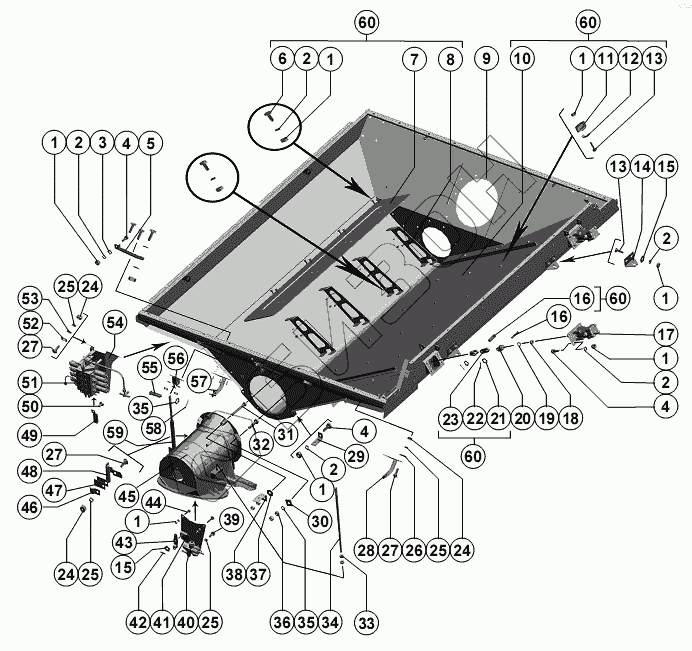

Графический каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Днище бункера
1
1
1
1
1
1
1
2
2
2
2
2
3
4
4
4
5
6
7
8
9
10
11
12
13
13
14
15
15
16
16
17
18
19
20
21
22
23
24
24
24
25
25
25
25
26
27
27
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
60
60
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М10-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 2 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 3 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 4 | М10-6gх25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 5 | РСМ-10.01.44.702А | Угольник |
Загрузка ...
|
|
| 6 | М10-6gх20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 7 | РСМ-10.01.45.436Б | Лист |
Загрузка ...
|
|
| 8 | РСМ-10.01.45.437А | Кронштейн |
Загрузка ...
|
|
| 9 | РСМ-10.01.45.020Д | Каркас |
Загрузка ...
|
|
| 10 | РСМ-10.01.45.320Б | Дно |
Загрузка ...
|
|
| 11 | РСМ-10.01.45.007Б | Опора |
Загрузка ...
|
|
| 12 | РСМ-10.01.45.506А | Скоба |
Загрузка ...
|
|
| 13 | М10х30 ТУ 23.4617472.06-91 | Болт |
Загрузка ...
|
|
| 14 | РСМ-10.01.45.467 | Уголок |
Загрузка ...
|
|
| 15 | С.10х3.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 16 | 6-16 b12х45.35.Ц9хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 17 | РСМ-10.09.09.760А | Вибратор |
Загрузка ...
|
|
| 18 | М16х1,5-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 19 | РСМ-10.01.45.445 | Шайба |
Загрузка ...
|
|
| 20 | 54-30066 | Вилка |
Загрузка ...
|
|
| 21 | С.16х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 22 | 4х28.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 23 | 54-30168 | Рычаг |
Загрузка ...
|
|
| 24 | М8-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 25 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 26 | С.8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 27 | М8х20 ТУ 23.4617472.06-91 | Болт |
Загрузка ...
|
|
| 28 | РСМ-10.01.45.590А | Кронштейн |
Загрузка ...
|
|
| 29 | РСМ-10.01.45.503 | Кронштейн |
Загрузка ...
|
|
| 30 | РСМ-10.01.45.541 | Шайба |
Загрузка ...
|
|
| 31 | М12-6gх90.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 32 | М12-6gх45.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 33 | М16-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 34 | РСМ-10.01.44.601 | Шпренгель |
Загрузка ...
|
|
| 35 | С. 12х2.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 36 | М12-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 37 | С.12.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 38 | РСМ-10.01.45.547 | Кронштейн |
Загрузка ...
|
|
| 39 | М8-6gх16.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 40 | РСМ-10Б.09.59.470 | Распределитель |
Загрузка ...
|
|
| 41 | РСМ-10.12.07.160 | Кронштейн |
Загрузка ...
|
|
| 42 | 2,5х16.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 43 | РСМ-10.12.07.150Б | Рычаг |
Загрузка ...
|
|
| 44 | М10-6gх35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 45 | РСМ-10.01.45.520Е | Горловина |
Загрузка ...
|
|
| 46 | РСМ-10.01.45.524 | Хомут |
Загрузка ...
|
|
| 47 | РСМ-10.12.00.002 | Прокладка |
Загрузка ...
|
|
| 48 | ДО13М-1 П4М3.850.023 ТУ | Датчик оборотов |
Загрузка ...
|
|
| 49 | РСМ-10.10.20.030А | Блок диодов |
Загрузка ...
|
|
| 50 | М10-6gх16.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 51 | РСМ-10Б.09.59.900 | Электрогидрораспределитель |
Загрузка ...
|
|
| 52 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 53 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 54 | РСМ-10.01.45.660Б | Кронштейн |
Загрузка ...
|
|
| 55 | 6-12 b12х36.35.Ц9хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 56 | РСМ-10.01.44.020 | Кронштейн |
Загрузка ...
|
|
| 57 | РСМ-10.01.45.590А-01 | Кронштейн |
Загрузка ...
|
|
| 58 | 3,2х20.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 59 | РСМ-10.01.44.001 | Рукав |
Загрузка ...
|
|
| 60 | РСМ-10.01.45.310Б | Побудитель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
