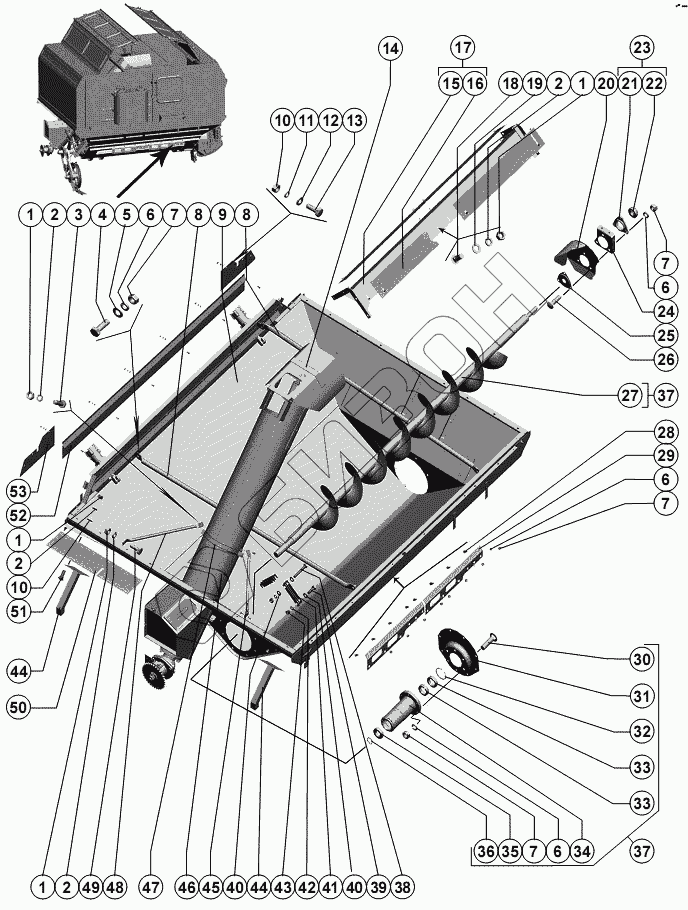

Графический каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Днище бункера
1
1
1
1
2
2
2
2
3
4
5
6
6
6
6
7
7
7
7
8
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
37
38
39
40
40
41
42
43
44
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М8-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 2 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 3 | М8-6gх30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 4 | М10-6gх30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 5 | С 10.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 6 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 7 | М10-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 8 | РСМ-10.01.45.801Б | Растяжка |
Загрузка ...
|
|
| 9 | РСМ-10.01.45.020Д | Каркас |
Загрузка ...
|
|
| 10 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 11 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 12 | С.6х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 13 | М6-6gx16.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 14 | РСМ-10.01.44.130 | Козырёк |
Загрузка ...
|
|
| 15 | РСМ-10.01.45.230Б | Кожух шнека |
Загрузка ...
|
|
| 16 | РСМ-10.01.45.462Б | Щиток |
Загрузка ...
|
|
| 17 | РСМ-10.01.45.220А | Кожух шнека |
Загрузка ...
|
|
| 18 | М8х20 ТУ23.4617472.06-91 | Болт |
Загрузка ...
|
|
| 19 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 20 | РСМ-10.01.45.520Е | Горловина |
Загрузка ...
|
|
| 21 | Н.027.104 | Корпус подшипника |
Загрузка ...
|
|
| 22 | 1680206 ЕК10Т2С17 ТУ 37.006.084-90 | Подшипник 1680206 ЕК10Т2С17 ТУ 37.006.084-90 |
Загрузка ...
|
|
| 23 | Н.027.01.040 | Опора (для комбайнов с копнителем) |
Загрузка ...
|
|
| 24 | РСМ-10.01.45.470 | Кронштейн |
Загрузка ...
|
|
| 25 | РСМ-10.01.48.429 | Шайба защитная |
Загрузка ...
|
|
| 26 | М10х35 ТУ23.4617472.06-91 | Болт |
Загрузка ...
|
|
| 27 | РСМ-10.01.45.840 | Шнек |
Загрузка ...
|
|
| 28 | М10-6gх25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 29 | РСМ-10.01.45.535А | Стенка |
Загрузка ...
|
|
| 30 | М10х40 ТУ23.4617472.06-91 | Болт |
Загрузка ...
|
|
| 31 | РСМ-10.01.45.483А | Фланец |
Загрузка ...
|
|
| 32 | В85 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 33 | РСМ-10.01.45.005А | Втулка разрезная |
Загрузка ...
|
|
| 34 | РСМ-10.01.45.103А | Ступица |
Загрузка ...
|
|
| 35 | 1580209 КС17 ТУ 37.006.084-90 | Подшипник |
Загрузка ...
|
|
| 36 | В45 ГОСТ 13942-86 | Кольцо |
Загрузка ...
|
|
| 37 | РСМ-10.01.45.600 | Шнек бункера |
Загрузка ...
|
|
| 38 | М12-6gх80.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 39 | М12-6gх35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 40 | С.12х2.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 41 | РСМ-10.01.45.525 | Прокладка |
Загрузка ...
|
|
| 42 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 43 | М12-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 44 | РСМ-10.01.45.610Б | Кронштейн |
Загрузка ...
|
|
| 45 | РСМ-10.01.45.824-01 | Растяжка |
Загрузка ...
|
|
| 46 | РСМ-10.01.47.000И | Шнек зерновой наклонный |
Загрузка ...
|
|
| 47 | РСМ-10.01.45.516 | Хомут |
Загрузка ...
|
|
| 48 | РСМ-10.01.45.824 | Растяжка |
Загрузка ...
|
|
| 49 | М8-6gх20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 50 | РСМ-10.01.45.008 | Уплотнитель |
Загрузка ...
|
|
| 51 | М8х20 ТУ23.4617472.06-91 | Болт |
Загрузка ...
|
|
| 52 | РСМ-10.01.45.630А | Уплотнитель |
Загрузка ...
|
|
| 53 | РСМ-10.01.45.013 | Уплотнитель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
