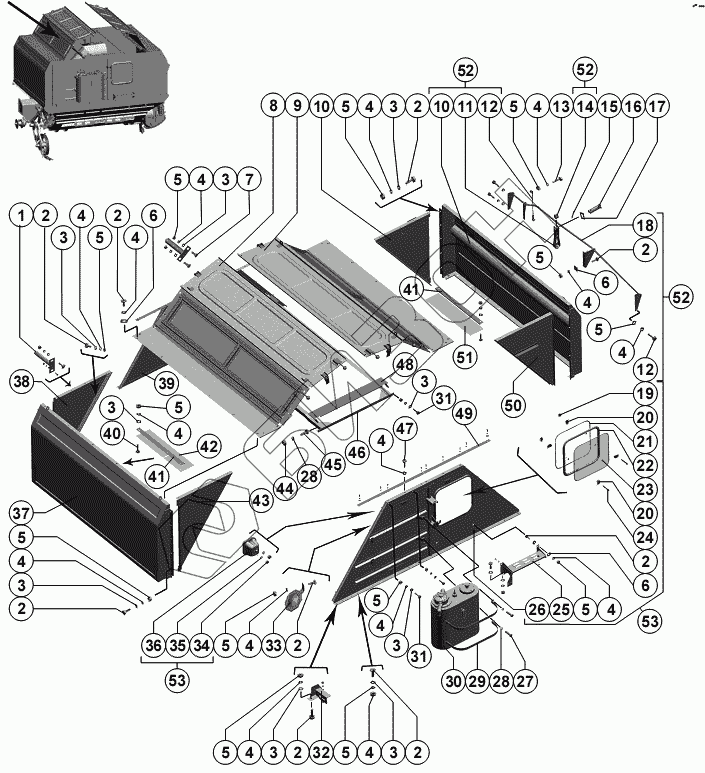

Графический каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Верхнее строение бункера
1
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
5
5
6
6
6
7
8
9
10
10
11
12
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
47
48
49
50
51
52
52
52
53
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.01.00.470А | Цанга |
Загрузка ...
|
|
| 2 | М8-6gх20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 3 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 4 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 5 | М8-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 6 | С.8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 7 | М8х20 ТУ 23.4617472.06-91 | Болт |
Загрузка ...
|
|
| 8 | РСМ-10.01.45.060В | Крыша |
Загрузка ...
|
|
| 9 | РСМ-10.01.45.080Б | Крыша |
Загрузка ...
|
|
| 10 | РСМ-10.01.45.350В | Сектор |
Загрузка ...
|
|
| 11 | РСМ-10.01.45.910 | Хомут |
Загрузка ...
|
|
| 12 | РСМ-10Б.01.44.250 | Растяжка |
Загрузка ...
|
|
| 13 | М8-6gх25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 14 | РСМ-10.01.45.642 | Ролик |
Загрузка ...
|
|
| 15 | 4х25.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 16 | 6-16 b12х45.35.Ц9хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 17 | С.16х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 18 | РСМ-10.01.45.900А | Опора |
Загрузка ...
|
|
| 19 | М4-6Н.6.019 ГОСТ 5927-70 | Гайка |
Загрузка ...
|
|
| 20 | РСМ-10Б.01.44.435 | Накладка |
Загрузка ...
|
|
| 21 | РСМ-10.04.44.002-06 | Замок уплотнителя |
Загрузка ...
|
|
| 22 | РСМ-10Б.01.44.002 | Уплотнитель |
Загрузка ...
|
|
| 23 | РСМ-10.01.45.001А | Стекло |
Загрузка ...
|
|
| 24 | В.М4-6gх30.48.016 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 25 | РСМ-10.01.45.640А | Ступенька |
Загрузка ...
|
|
| 26 | РСМ-10Б.45.02.110 | Панель передняя |
Загрузка ...
|
|
| 27 | М10-6gx45.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 28 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 29 | РСМ-10Б.09.29.060 | Хомут |
Загрузка ...
|
|
| 30 | 101.09.01.700 | Гидробак |
Загрузка ...
|
|
| 31 | 3М8-6gх25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 32 | РСМ-10.05.05.230 | Кронштейн |
Загрузка ...
|
|
| 33 | РСМ-10Б.10.70.010 | Указатель заполнения бункера |
Загрузка ...
|
|
| 34 | М6-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 35 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 36 | ФП135-Г ГОСТ 6964-72 | Фонарь |
Загрузка ...
|
|
| 37 | РСМ-10.01.45.140Ж | Карман |
Загрузка ...
|
|
| 38 | РСМ-10.01.45.370Б | Сектор |
Загрузка ...
|
|
| 39 | РСМ-10.01.45.300В | Панель задняя |
Загрузка ...
|
|
| 40 | М8х25 ТУ 23.4617472.06-91 | Болт |
Загрузка ...
|
|
| 41 | РСМ-10.01.45.466А | Планка |
Загрузка ...
|
|
| 42 | РСМ-10.01.45.008 | Уплотнитель |
Загрузка ...
|
|
| 43 | РСМ-10.01.44.090 | Сектор |
Загрузка ...
|
|
| 44 | М10-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 45 | М10-6gх25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 46 | РСМ-10.01.45.690 | Рамка |
Загрузка ...
|
|
| 47 | 3М8-6gх20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 48 | РСМ-10.01.45.680 | Щиток |
Загрузка ...
|
|
| 49 | РСМ-10.01.45.501 | Планка |
Загрузка ...
|
|
| 50 | РСМ-10.01.45.870А | Сектор |
Загрузка ...
|
|
| 51 | РСМ-10.01.45.009 | Уплотнитель |
Загрузка ...
|
|
| 52 | РСМ-10.01.45.860А | Карман |
Загрузка ...
|
|
| 53 | РСМ-10Б.45.02.100 | Панель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
