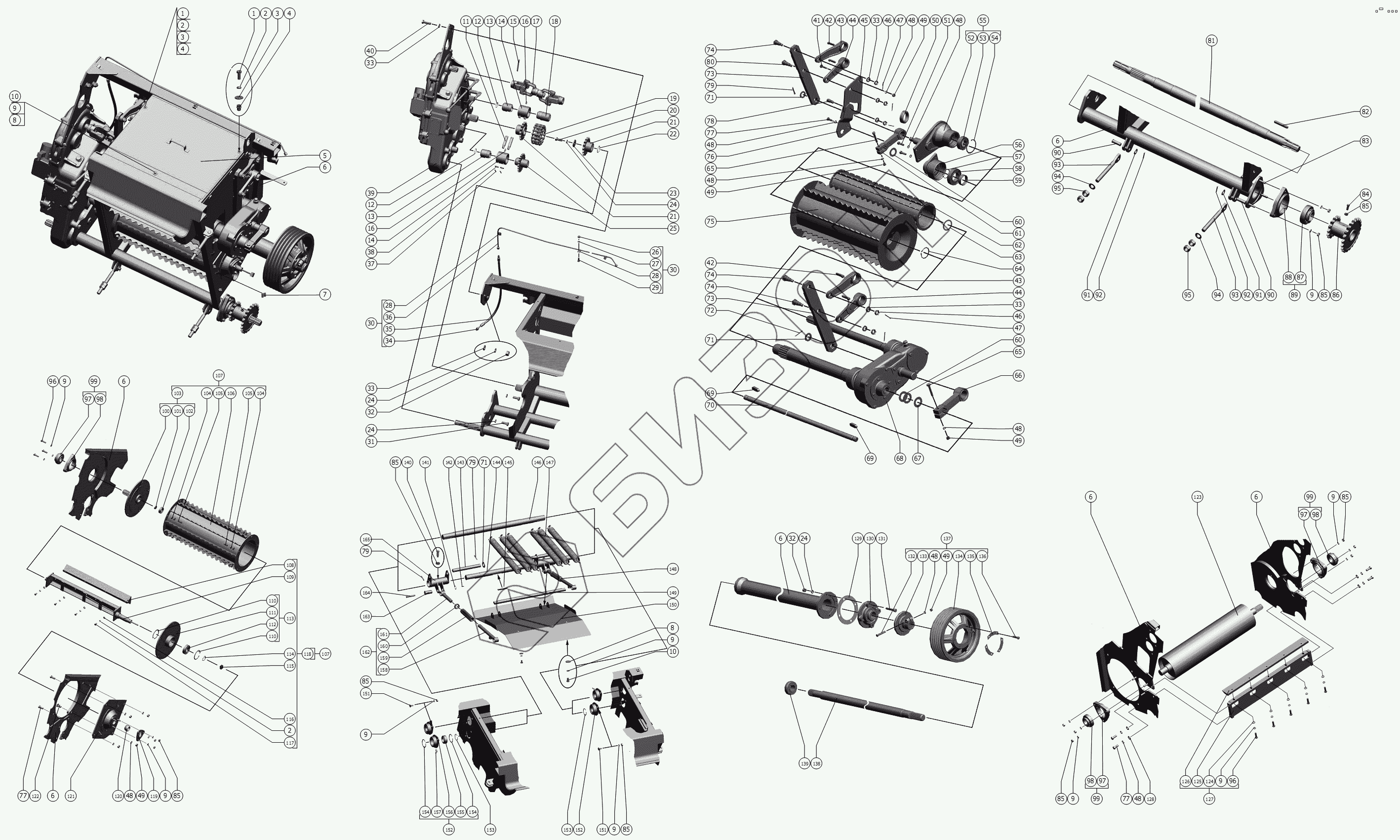

Графический каталог запасных частей к технике: РСМ-1401. Аппарат питающий
1
1
2
2
2
3
3
4
4
5
6
6
6
6
6
6
6
7
8
8
9
9
9
9
9
9
9
9
9
9
10
10
11
12
12
13
13
14
14
15
16
16
17
18
19
20
21
21
22
23
24
24
24
24
25
26
27
28
28
29
30
30
31
32
32
33
33
33
33
34
35
36
37
38
39
40
41
42
42
43
43
44
44
45
46
46
47
47
48
48
48
48
48
48
48
48
49
49
49
49
49
50
51
52
53
54
55
56
57
58
59
60
60
61
62
63
64
65
65
66
67
68
69
69
70
71
71
71
72
73
73
74
74
74
75
76
77
77
77
78
79
79
79
80
81
82
83
84
85
85
85
85
85
85
85
85
86
87
88
89
90
90
91
91
92
92
93
93
94
94
95
95
96
96
97
97
97
98
98
98
99
99
99
100
101
102
103
104
104
105
105
106
107
107
108
109
110
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
151
152
152
153
153
154
154
155
156
157
158
159
160
161
162
163
164
165
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 2 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 3 | C 8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 4 | Rivkle 2331 108 0065 | Гайка заклепочная |
Загрузка ...
|
|
| 5 | 1401.01.01.530 | Крышка |
Загрузка ...
|
|
| 6 | 1401.01.01.010 | Каркас |
Загрузка ...
|
|
| 7 | 54-00670-04 | Прокладка изоляционная |
Загрузка ...
|
|
| 8 | C 10.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 9 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 10 | М10-6gx16.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 11 | 1401.01.12.659 | Ось |
Загрузка ...
|
|
| 12 | C38 Хим.Фос.прм ГОСТ 13942-86 | Кольцо |
Загрузка ...
|
|
| 13 | 1401.01.12.648 | Ступица |
Загрузка ...
|
|
| 14 | 1401.01.12.809 | Втулка |
Загрузка ...
|
|
| 15 | 8x71.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 16 | 1.2.Ц6.хр ГОСТ 19853-74 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 17 | 04.040.3000 | Вал карданный |
Загрузка ...
|
|
| 18 | 1401.01.12.647 | Ступица |
Загрузка ...
|
|
| 19 | РСМ-100.05.03.350 | Цепь |
Загрузка ...
|
|
| 20 | М16x1,5-6gx40.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 21 | 1401.01.01.820 | Полумуфта |
Загрузка ...
|
|
| 22 | C50 ГОСТ 13942-86 | Кольцо |
Загрузка ...
|
|
| 23 | РСМ-100.05.03.614 | Шайба |
Загрузка ...
|
|
| 24 | 16Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 25 | 1401.01.12.270 | Полумуфта |
Загрузка ...
|
|
| 26 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 27 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 28 | РСМ-10.09.01.405 | Скоба |
Загрузка ...
|
|
| 29 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 30 | 1401.09.23.000 | Гидрооборудование аппарата питающего |
Загрузка ...
|
|
| 31 | М16-6gx40.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 32 | М16-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 33 | С.16х5.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 34 | GE08LMEDOMDCF | Штуцер ввертной |
Загрузка ...
|
|
| 35 | 1SN 6/760 DKO(ш)14х1,5 8 DKO(г)14х1,5 8(45) | Рукав армированный |
Загрузка ...
|
|
| 36 | 1401.09.23.010 | Трубопровод |
Загрузка ...
|
|
| 37 | 5x28.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 38 | С.16х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 39 | 1401.01.12.100 | Редуктор |
Загрузка ...
|
|
| 40 | М16-6gx55.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 41 | М12-6gx45.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 42 | 12x8x45 ГОСТ 24068-80 | Шпонка |
Загрузка ...
|
|
| 43 | 1401.01.01.304 | Рычаг |
Загрузка ...
|
|
| 44 | 1401.01.01.305 | Рычаг |
Загрузка ...
|
|
| 45 | 1401.01.01.439 | Рычаг |
Загрузка ...
|
|
| 46 | М16-6H.04.35.019 ГОСТ 5919-73 | Гайка |
Загрузка ...
|
|
| 47 | 4x36.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 48 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 49 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 50 | РСМ-100.05.03.821 | Втулка |
Загрузка ...
|
|
| 51 | М12-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 52 | 1401.01.01.390 | Опора |
Загрузка ...
|
|
| 53 | 180508АС17 ГОСТ 8882-75 | Подшипник |
Загрузка ...
|
|
| 54 | C80 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 55 | 1401.01.01.380 | Опора |
Загрузка ...
|
|
| 56 | РСМ-100.05.05.820 | Стакан |
Загрузка ...
|
|
| 57 | C55 ГОСТ 13942-86 | Кольцо |
Загрузка ...
|
|
| 58 | 1180211АС17 | Подшипник |
Загрузка ...
|
|
| 59 | РСМ-100.05.03.867 | Втулка |
Загрузка ...
|
|
| 60 | С.30х2.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 61 | 1401.01.01.608 | Рычаг |
Загрузка ...
|
|
| 62 | РСМ-100.05.03.260А | Валец |
Загрузка ...
|
|
| 63 | РСМ-10.04.17.407 | Шайба |
Загрузка ...
|
|
| 64 | C65 ГОСТ 13942-86 | Кольцо |
Загрузка ...
|
|
| 65 | М12-6gx65.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 66 | РСМ-100.05.03.910 | Рычаг |
Загрузка ...
|
|
| 67 | РСМ-100.05.05.409 | Шайба |
Загрузка ...
|
|
| 68 | РСМ-100.05.05.810А | Редуктор верхних вальцев |
Загрузка ...
|
|
| 69 | 10x8x32 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 70 | РСМ-100.05.03.643А | Торсион |
Загрузка ...
|
|
| 71 | С.24х3,9.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 72 | 5x40.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 73 | 1401.01.01.432 | Подвеска |
Загрузка ...
|
|
| 74 | 1401.01.01.626 | Ось |
Загрузка ...
|
|
| 75 | РСМ-100.05.03.690Г | Валец |
Загрузка ...
|
|
| 76 | 1401.01.01.550 | Рычаг |
Загрузка ...
|
|
| 77 | М12-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 78 | 1401.01.01.662 | Ось |
Загрузка ...
|
|
| 79 | 6,3x36.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 80 | 1401.01.01.626-01 | Ось |
Загрузка ...
|
|
| 81 | 1401.01.01.634 | Вал |
Загрузка ...
|
|
| 82 | 14x9x80 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 83 | М10-6gx45.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 84 | М10х25.22Н ТУ 23.4617472.07-91 | Винт |
Загрузка ...
|
|
| 85 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 86 | РСМ-100.40.00.110 | Блок звездочек |
Загрузка ...
|
|
| 87 | 680210 А2К7С27 ТУ 37.006.084-90 | Подшипник |
Загрузка ...
|
|
| 88 | Н.027.108А | Корпус подшипника |
Загрузка ...
|
|
| 89 | Н.027.01.080 | Опора подшипника |
Загрузка ...
|
|
| 90 | 6-16 b12x45.35.Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 91 | С.16.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 92 | 4x25.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 93 | РСМ-100.01.00.624 | Стяжка |
Загрузка ...
|
|
| 94 | 3518060-16606 | Шайба сферическая |
Загрузка ...
|
|
| 95 | М20-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 96 | М10-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 97 | 1680208 ЕК10Т2С17 ТУ ВНИПП.016-03 | Подшипник |
Загрузка ...
|
|
| 98 | 54-20185 | Корпус подшипника |
Загрузка ...
|
|
| 99 | РСМ-100.05.06.030 | Опора |
Загрузка ...
|
|
| 100 | 1401.01.01.210 | Цапфа |
Загрузка ...
|
|
| 101 | РСМ-100.05.03.461 | Шайба |
Загрузка ...
|
|
| 102 | 180204АС17 ГОСТ 8882-75 | Звездочки натяжные привода шнека и вариатора 54-2-48-1 |
Загрузка ...
|
|
| 103 | 1401.01.01.190 | Цапфа |
Загрузка ...
|
|
| 104 | РСМ-100.05.03.459 | Гайка |
Загрузка ...
|
|
| 105 | РСМ-100.05.03.676А | Шпилька |
Загрузка ...
|
|
| 106 | 1401.01.01.180 | Валец |
Загрузка ...
|
|
| 107 | 1401.01.01.080 | Валец |
Загрузка ...
|
|
| 108 | ДМ 585.04 ТУ У 31.6-21081867-010-2002 | Датчик металла |
Загрузка ...
|
|
| 109 | 1401.01.01.240 | Корпус |
Загрузка ...
|
|
| 110 | C72 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 111 | 1401.01.01.330 | Цапфа |
Загрузка ...
|
|
| 112 | 180207АС17 ГОСТ 8882-75 | Подшипник |
Загрузка ...
|
|
| 113 | 1401.01.01.230 | Фланец |
Загрузка ...
|
|
| 114 | C35 ГОСТ 13942-86 | Кольцо |
Загрузка ...
|
|
| 115 | 602604 ОСТ 37.003.032-88 | Колодка гнездовая |
Загрузка ...
|
|
| 116 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 117 | М8-6gx16.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 118 | 1401.01.01.220 | Датчик |
Загрузка ...
|
|
| 119 | 1401.01.01.302 | Корпус |
Загрузка ...
|
|
| 120 | 1401.01.01.836 | Кольцо сферическое |
Загрузка ...
|
|
| 121 | 1401.01.01.100 | Опора |
Загрузка ...
|
|
| 122 | М12х30.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 123 | 1401.01.01.070 | Валец |
Загрузка ...
|
|
| 124 | С.10х3.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 125 | 1401.01.01.830 | Опора |
Загрузка ...
|
|
| 126 | 1401.01.01.438 | Съемник |
Загрузка ...
|
|
| 127 | 1401.01.01.130 | Съемник |
Загрузка ...
|
|
| 128 | С.12х3.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 129 | 1401.01.06.417 | Прокладка |
Загрузка ...
|
|
| 130 | LKG 212 2F+H2312 | Опора |
Загрузка ...
|
|
| 131 | М16-6gx80.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 132 | М12-6gx75.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 133 | 1401.01.01.610 | Ступица |
Загрузка ...
|
|
| 134 | 1401.01.01.123 | Шкив |
Загрузка ...
|
|
| 135 | РСМ-100.05.03.476А | Шайба |
Загрузка ...
|
|
| 136 | М12-6gx50.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 137 | 1401.01.01.480 | Шкив |
Загрузка ...
|
|
| 138 | 1401.01.01.655 | Вал |
Загрузка ...
|
|
| 139 | 680210 А2НК7С17 ТУ ВНИПП.016-03 | Подшипник |
Загрузка ...
|
|
| 140 | В.М10-6gх25.22H.019 ГОСТ 1481-84 | Винт |
Загрузка ...
|
|
| 141 | C25 ГОСТ 13942-86 | Кольцо |
Загрузка ...
|
|
| 142 | 3,2x20.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 143 | 6,3x36.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 144 | 1401.01.01.618 | Вал |
Загрузка ...
|
|
| 145 | 12x8x80 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 146 | 1401.01.01.617 | Вал |
Загрузка ...
|
|
| 147 | РСМ-100.05.03.639 | Пружина |
Загрузка ...
|
|
| 148 | 1401.01.01.460 | Тяга |
Загрузка ...
|
|
| 149 | 1401.01.01.624 | Ось |
Загрузка ...
|
|
| 150 | 1401.01.01.540 | Поддон |
Загрузка ...
|
|
| 151 | М10х25.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 152 | РСМ-100.05.03.410 | Опора |
Загрузка ...
|
|
| 153 | C40 ГОСТ 13942-86 | Кольцо C40 ГОСТ 13942-86 |
Загрузка ...
|
|
| 154 | C62 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 155 | ШСП40К ТУ 37.553.130-90 | Подшипник |
Загрузка ...
|
|
| 156 | РСМ-100.05.03.420Б | Опора |
Загрузка ...
|
|
| 157 | 2.2.45.Ц6.хр ГОСТ 19853-74 | Маслёнка |
Загрузка ...
|
|
| 158 | 1401.01.01.470-01 | Тяга |
Загрузка ...
|
|
| 159 | 1401.01.01.675 | Муфта стяжная |
Загрузка ...
|
|
| 160 | М24-6H.04.019 ГОСТ 5916-70 | Гайка |
Загрузка ...
|
|
| 161 | 1401.01.01.470 | Тяга |
Загрузка ...
|
|
| 162 | 1401.01.01.460 | Тяга |
Загрузка ...
|
|
| 163 | 1401.01.01.676 | Ось |
Загрузка ...
|
|
| 164 | 6-10 b12x70.35.Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 165 | 1401.01.01.450 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
Узнавайте первыми!
о новинках в отрасли, акциях магазина, новостях компании и многом другом!
Нажимая на кнопку “Подписаться”,
Вы соглашаетесь с
условиями обработки персональных данных
