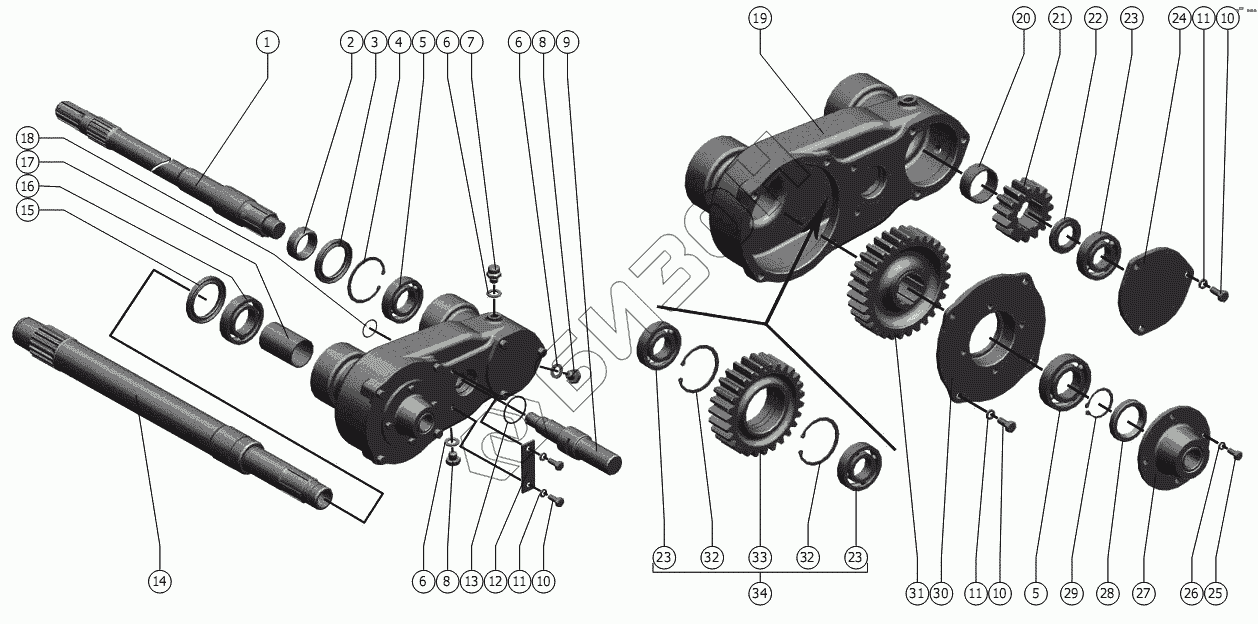

Графический каталог запасных частей к технике: РСМ-1401. Редуктор верхних вальцев
1
2
3
4
5
5
6
6
6
7
8
8
9
10
10
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
23
23
24
25
26
27
28
29
30
31
32
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-100.05.03.633Б | Вал ведущий |
Загрузка ...
|
|
| 2 | РСМ-100.05.03.814 | Втулка |
Загрузка ...
|
|
| 3 | I.2-60х85-1 ГОСТ 8752-79/ ОСТ 38.05146-78 | Манжета |
Загрузка ...
|
|
| 4 | C85 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 5 | 209А ГОСТ 8338-75 | Подшипник |
Загрузка ...
|
|
| 6 | РСМ-10.01.47.002 | Прокладка |
Загрузка ...
|
|
| 7 | РСМ-10.01.47.110 | Сапун |
Загрузка ...
|
|
| 8 | РСМ-10.01.47.606А | Пробка |
Загрузка ...
|
|
| 9 | РСМ-100.05.03.632А | Ось |
Загрузка ...
|
|
| 10 | М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 11 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 12 | РСМ-100.05.03.502 | Упор |
Загрузка ...
|
|
| 13 | 050-055-30-2-2 ГОСТ 9833-73/ ГОСТ 18829-73 | Кольцо |
Загрузка ...
|
|
| 14 | РСМ-100.05.03.868 | Вал |
Загрузка ...
|
|
| 15 | I.2-65х90-1 ГОСТ 8752-79/ ОСТ 38.05146-78 | Манжета |
Загрузка ...
|
|
| 16 | 210АК ГОСТ 8338-75 | Подшипник |
Загрузка ...
|
|
| 17 | РСМ-100.05.03.846А | Втулка |
Загрузка ...
|
|
| 18 | 032-036-25-2-2 ГОСТ 9833-73/ ГОСТ 18829-73 | Кольцо |
Загрузка ...
|
|
| 19 | РСМ-100.05.03.207А | Корпус |
Загрузка ...
|
|
| 20 | РСМ-100.05.03.813 | Втулка |
Загрузка ...
|
|
| 21 | 3518020-46008 | Шестерня промежуточного вала |
Загрузка ...
|
|
| 22 | РСМ-100.05.03.836 | Кольцо |
Загрузка ...
|
|
| 23 | 207А ГОСТ 8338-75 | Подшипник |
Загрузка ...
|
|
| 24 | РСМ-10.05.03.116 | Корпус подшипника |
Загрузка ...
|
|
| 25 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 26 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 27 | РСМ-100.05.03.380А | Стакан |
Загрузка ...
|
|
| 28 | I.2-45х65-1 ГОСТ 8752-79/ ОСТ 38.05146-78 | Манжета |
Загрузка ...
|
|
| 29 | C45 ГОСТ 13942-86 | Кольцо |
Загрузка ...
|
|
| 30 | РСМ-100.05.03.117 | Стакан |
Загрузка ...
|
|
| 31 | РСМ-100.05.03.611 | Колесо |
Загрузка ...
|
|
| 32 | C72 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 33 | РСМ-100.05.03.631 | Колесо зубчатое |
Загрузка ...
|
|
| 34 | РСМ-100.05.03.400 | Колесо зубчатое |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
