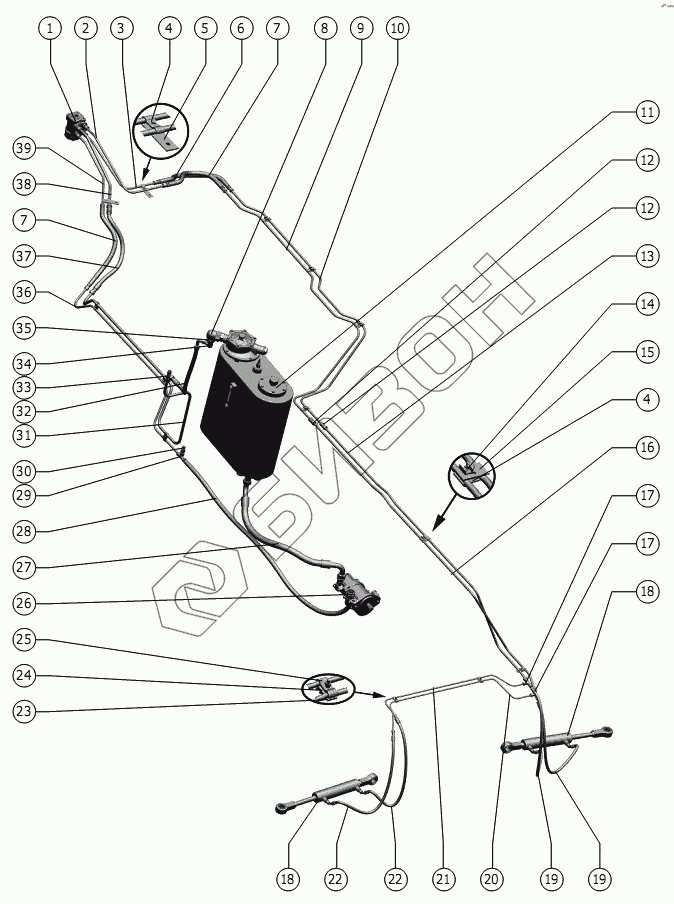

Графический каталог запасных частей к технике: РСМ-1401. Гидросистема объемного рулевого управления
1
2
3
4
4
5
6
7
7
8
9
10
11
12
12
13
14
15
16
17
17
18
18
19
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | OSPC 125 0N 150N2243 | Насос-дозатор OSPC 125 0N 150N2243 |
Загрузка ...
|
|
| 2 | 1401.09.21.640 | Трубопровод |
Загрузка ...
|
|
| 3 | 1401.09.21.630 | Трубопровод |
Загрузка ...
|
|
| 4 | РСМ-10.09.01.413 | Скоба или РСМ-10.05.16.501 |
Загрузка ...
|
|
| 5 | 1401.09.21.403 | Кронш тейн |
Загрузка ...
|
|
| 6 | РВД. 12.Б2.Б2.610.21/63 | РВД. 12.Б2.Б2.610.21/63 |
Загрузка ...
|
|
| 7 | РВД. 12.Б2.Б2.510.21/63 | РВД. 12.Б2.Б2.510.21/63 |
Загрузка ...
|
|
| 8 | EW35LOMDCF | Угольник |
Загрузка ...
|
|
| 9 | 1401.09.21.270 | Трубопровод |
Загрузка ...
|
|
| 10 | 1401.09.21.250 | Трубопровод |
Загрузка ...
|
|
| 11 | 101.09.80.110 | Гидробак |
Загрузка ...
|
|
| 12 | G12LCFX | Штуцер проходной |
Загрузка ...
|
|
| 13 | 1401.09.21.260 | Трубопровод |
Загрузка ...
|
|
| 14 | РСМ-10.09.05.417 | Скоба |
Загрузка ...
|
|
| 15 | РСМ-10.09.09.503 | Планка |
Загрузка ...
|
|
| 16 | 1401.09.21.280 | Трубопровод |
Загрузка ...
|
|
| 17 | TR12/08/08LCFX | Тройник |
Загрузка ...
|
|
| 18 | 101.09.82.100 | Гидроцилиндр |
Загрузка ...
|
|
| 19 | 2SN 6/860 DKO(r)14х1,5 8 DKO(r)14х1,5 8(45) | Рукав армированный |
Загрузка ...
|
|
| 20 | 1401.09.26.010 | Трубопровод |
Загрузка ...
|
|
| 21 | 1401.09.26.020 | Трубопровод |
Загрузка ...
|
|
| 22 | 2SN 6/810 DKO(ш)14х1,5 8 DKO(r)14х1,5 8(45) | Рукав армированный |
Загрузка ...
|
|
| 23 | РСМ-10.09.05.507 | Планка |
Загрузка ...
|
|
| 24 | РСМ-100.21.01.416 | Кронштейн |
Загрузка ...
|
|
| 25 | 081.27.09.503 | Скоба |
Загрузка ...
|
|
| 26 | 1401.09.25.010 | Тандем насосов |
Загрузка ...
|
|
| 27 | 1SN 25/800 DKO(r)36х2 28(45) DKO(r)36х2 28(90) (180) | Рукав армированный |
Загрузка ...
|
|
| 28 | РВД. 2.А2.А2.1660.27,5/110 | РВД. 2.А2.А2.1660.27,5/110 |
Загрузка ...
|
|
| 29 | ET12LOMDCF | Тройник |
Загрузка ...
|
|
| 30 | 102.11112JE | Полумуфта |
Загрузка ...
|
|
| 31 | 1401.09.21.230 | Трубопровод |
Загрузка ...
|
|
| 32 | 2SN 12/700 DKO(r)22х1,5 15 DKO(r)22х1,5 15(90) | Рукав армированный |
Загрузка ...
|
|
| 33 | T15LCFX | Тройник |
Загрузка ...
|
|
| 34 | TR22/15/22LCFX | Тройник |
Загрузка ...
|
|
| 35 | GZR35/22LCF | Штуцер переходной |
Загрузка ...
|
|
| 36 | 1401.09.21.220 | Трубопровод |
Загрузка ...
|
|
| 37 | РВД. 12.Б2L.Б2L.560.2SN | РВД. 12.Б2L.Б2L.560.2SN |
Загрузка ...
|
|
| 38 | 1401.09.21.620 | Трубопровод |
Загрузка ...
|
|
| 39 | 1401.09.21.650 | Трубопровод |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
