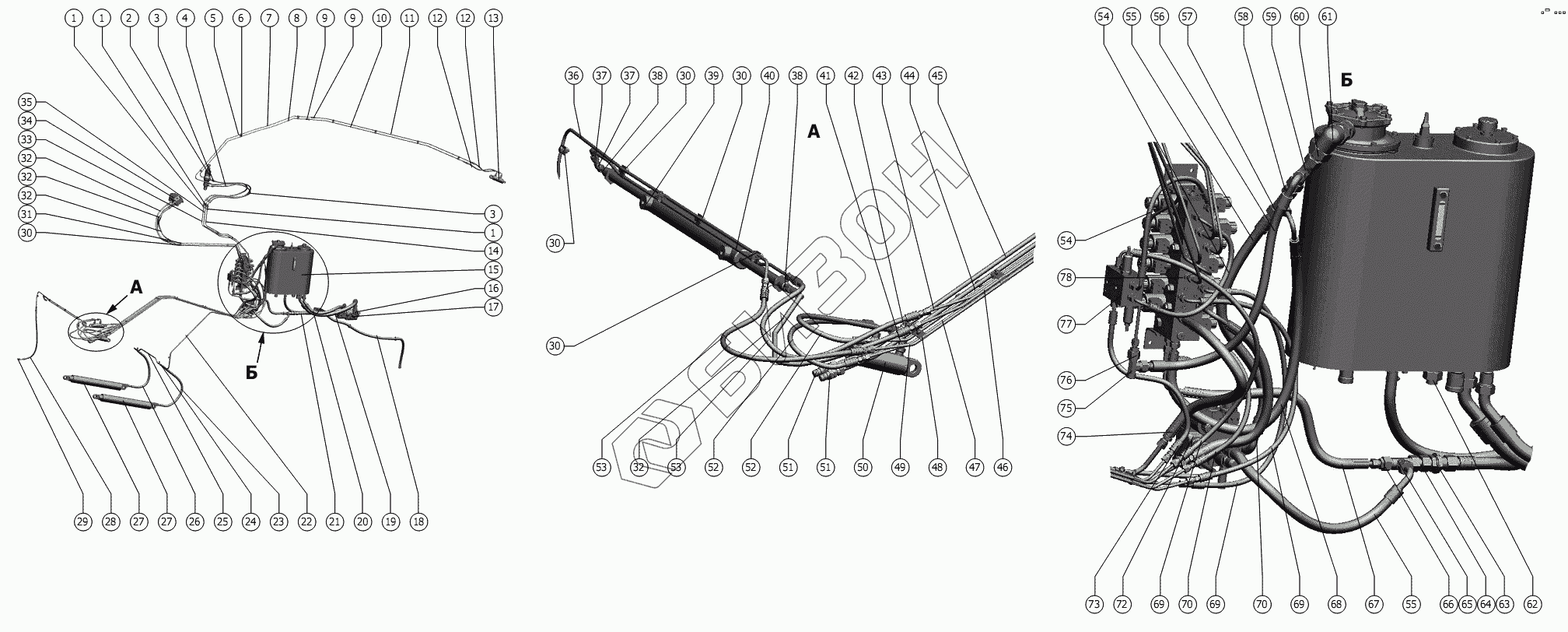

Графический каталог запасных частей к технике: РСМ-1401. Основная гидросистема
1
1
1
2
3
3
4
5
6
7
8
9
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
30
30
30
30
31
32
32
32
32
33
34
35
36
37
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
51
52
52
53
53
54
54
55
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
69
69
70
70
72
73
74
75
76
77
78
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | SV08LOMDCF | Штуцер проходной |
Загрузка ...
|
|
| 2 | Н20.10.000-07-05 ТУ 23.2.1205-81 | Гидроцилиндр |
Загрузка ...
|
|
| 3 | РВД. 6.А7L.B2L.1150.1SN | РВД. 6.А7L.B2L.1150.1SN |
Загрузка ...
|
|
| 4 | РВД. 6.А3L. A7L.1110.1SN/270 | РВД. 6.А3L. A7L.1110.1SN/270 |
Загрузка ...
|
|
| 5 | 081.27.09.503 | Скоба |
Загрузка ...
|
|
| 6 | РСМ-10.09.05.507 | Планка |
Загрузка ...
|
|
| 7 | 1401.09.29.020 | Трубопровод |
Загрузка ...
|
|
| 8 | 1401.09.29.010 | Трубопровод |
Загрузка ...
|
|
| 9 | G08LCFX | Штуцер проходной |
Загрузка ...
|
|
| 10 | 1401.09.29.040 | Трубопровод |
Загрузка ...
|
|
| 11 | 1401.09.29.030 | Трубопровод |
Загрузка ...
|
|
| 12 | РВД. 6.А3L.Б2.410.1SN ТУ 4791-001-00166887-2002 | РВД. 6.А3L.Б2.410.1SN ТУ 4791-001-00166887-2002 |
Загрузка ...
|
|
| 13 | ЕДЦГ 037.000-14 ТУ 4785-010-05785856-2004 | Гидроцилиндр |
Загрузка ...
|
|
| 14 | 1401.09.21.070 | Трубопровод |
Загрузка ...
|
|
| 15 | 101.09.80.110 | Гидробак |
Загрузка ...
|
|
| 16 | DA35LOMDCF | Штуцер переходной |
Загрузка ...
|
|
| 17 | НШ28Д-10Д-3 ГСТУ 3-25-180-97 | Насос шестеренный |
Загрузка ...
|
|
| 18 | 1401.09.21.001 | Рукав |
Загрузка ...
|
|
| 19 | 1SN 32/1050 DKO(r)45х2 35(45) DKO(r)45х2 35[90] (180) | Рукав армированный |
Загрузка ...
|
|
| 20 | 1SN 25/900 DKO(r)36х2 28(45) DKO(r)36х2 28[90] (180) | Рукав армированный |
Загрузка ...
|
|
| 21 | 2SN 20/960 DKO(r)30х2 22 DKO(r)30х2 22 | Рукав армированный |
Загрузка ...
|
|
| 22 | 1401.09.21.370 | Трубопровод |
Загрузка ...
|
|
| 23 | РВД. 12.А2.А2.860.21/63 ТУ 4791-001-00166887-2002 | РВД. 12.А2.А2.860.21/63 ТУ 4791-001-00166887-2002 |
Загрузка ...
|
|
| 24 | N12LCFX | Тройник |
Загрузка ...
|
|
| 25 | 1401.09.21.380 | Трубоповод |
Загрузка ...
|
|
| 26 | РВД. 12.А2.Б2.810.21/63 ТУ 4791-001-00166887-2002 | РВД. 12.А2.Б2.810.21/63 ТУ 4791-001-00166887-2002 |
Загрузка ...
|
|
| 27 | 101.09.82.050 | Гидроцилиндр |
Загрузка ...
|
|
| 28 | 1SN 6/760 DKO(ш)14х1,5 8 DKO(ш)14х1,5 8(45) | Рукав армированный |
Загрузка ...
|
|
| 29 | GE08LMEDOMDCF | Штуцер ввертной |
Загрузка ...
|
|
| 30 | РСМ-10.09.01.405 | Скоба |
Загрузка ...
|
|
| 31 | РСМ-10.09.01.404А | Скоба |
Загрузка ...
|
|
| 32 | РВД. 6.А2L.Б2.610.1SN ТУ 4791-001-00166887-2002 | РВД. 6.А2L.Б2.610.1SN ТУ 4791-001-00166887-2002 |
Загрузка ...
|
|
| 33 | 1401.09.21.050 | Трубопровод |
Загрузка ...
|
|
| 34 | 100.21.61.750 | Гидромотор |
Загрузка ...
|
|
| 35 | 1401.09.21.060 | Трубопровод |
Загрузка ...
|
|
| 36 | 1401.09.23.010 | Трубопровод |
Загрузка ...
|
|
| 37 | EW08LOMDCF | Угольник |
Загрузка ...
|
|
| 38 | 101.09.81.410-03 | Штуцер |
Загрузка ...
|
|
| 39 | ЕДЦГ 117.000 | Гидроцилиндр |
Загрузка ...
|
|
| 40 | 1401.09.22.010 | Трубопровод |
Загрузка ...
|
|
| 41 | 1401.09.21.120 | Трубопровод |
Загрузка ...
|
|
| 42 | РСМ-10.09.01.413 | Скоба или РСМ-10.05.16.501 |
Загрузка ...
|
|
| 43 | 1401.09.21.160 | Трубопровод |
Загрузка ...
|
|
| 44 | 1401.09.21.150 | Трубопровод |
Загрузка ...
|
|
| 45 | 1401.09.21.140 | Трубопровод |
Загрузка ...
|
|
| 46 | 1401.09.21.170 | Трубопровод |
Загрузка ...
|
|
| 47 | 1401.09.21.130 | Трубопровод |
Загрузка ...
|
|
| 48 | 3518060-95009 | Скоба |
Загрузка ...
|
|
| 49 | 1401.09.21.180 | Трубопровод |
Загрузка ...
|
|
| 50 | 101.09.87.010-01 | Гидроцилиндр |
Загрузка ...
|
|
| 51 | 102.11112JE | Полумуфта |
Загрузка ...
|
|
| 52 | РВД.6.А3L.Б2.560.1SN ТУ 4791-001-00166887-2002 | РВД.6.А3L.Б2.560.1SN ТУ 4791-001-00166887-2002 |
Загрузка ...
|
|
| 53 | РВД. 6.Б2.Б2.660.1SN ТУ 4791-001-00166887-2002 | РВД. 6.Б2.Б2.660.1SN ТУ 4791-001-00166887-2002 |
Загрузка ...
|
|
| 54 | РВД. 6.А3L.A3L.410.1SN ТУ 4791-001-00166887-2002 | РВД. 6.А3L.A3L.410.1SN ТУ 4791-001-00166887-2002 |
Загрузка ...
|
|
| 55 | РВД. 16.А2L.A3L.610.2SN ТУ 4791-001-00166887-2002 | РВД. 16.А2L.A3L.610.2SN ТУ 4791-001-00166887-2002 |
Загрузка ...
|
|
| 56 | 2SN 12/700 DKO(r)22х1,5 DKO(r)22х1,5 15(90) | Рукав армированный |
Загрузка ...
|
|
| 57 | TR18/12/18LCFX | Тройник |
Загрузка ...
|
|
| 58 | GZR22/18LCF | Штуцер переходной |
Загрузка ...
|
|
| 59 | TR22/15/22LCFX | Тройник |
Загрузка ...
|
|
| 60 | GZR35/22LCF | Штуцер переходной |
Загрузка ...
|
|
| 61 | EW35LOMDCF | Угольник |
Загрузка ...
|
|
| 62 | VKAM28LCF | Заглушка |
Загрузка ...
|
|
| 63 | SV22LOMDCF | Штуцер проходной |
Загрузка ...
|
|
| 64 | GZ22LCF | Штуцер переходной |
Загрузка ...
|
|
| 65 | TR22/18/18LCFX | Тройник |
Загрузка ...
|
|
| 66 | RED18/12LOMDCF | Штуцер переходной |
Загрузка ...
|
|
| 67 | РВД. 12.А2.А2.560.27,5/110 | РВД. 12.А2.А2.560.27,5/110 |
Загрузка ...
|
|
| 68 | РВД. 12.А2.А3.860.27,5/110 | РВД. 12.А2.А3.860.27,5/110 |
Загрузка ...
|
|
| 69 | РВД. 6.А3L.Б2.760.1SN | РВД. 6.А3L.Б2.760.1SN |
Загрузка ...
|
|
| 70 | РВД. 12.А3. Б2.510.27,5/110 | РВД. 12.А3. Б2.510.27,5/110 |
Загрузка ...
|
|
| 71 | РВД. 6.А3L.Б2.410.1SN | РВД. 6.А3L.Б2.410.1SN |
Загрузка ...
|
|
| 72 | 0055 111.1 | Блок продольного копирования с переливным клапаном |
Загрузка ...
|
|
| 73 | РВД. 6.А2L.Б2.450.1SN | РВД. 6.А2L.Б2.450.1SN |
Загрузка ...
|
|
| 74 | РВД. 12.А2.Б2.560.21/63 | РВД. 12.А2.Б2.560.21/63 |
Загрузка ...
|
|
| 75 | T15LCFX | Тройник |
Загрузка ...
|
|
| 76 | RED15/08LOMDCF | Штуцер переходной |
Загрузка ...
|
|
| 77 | 0055 617.0 | Гидравлический блок |
Загрузка ...
|
|
| 78 | 0055 383.1 | Гидравлический блок распределителей |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
