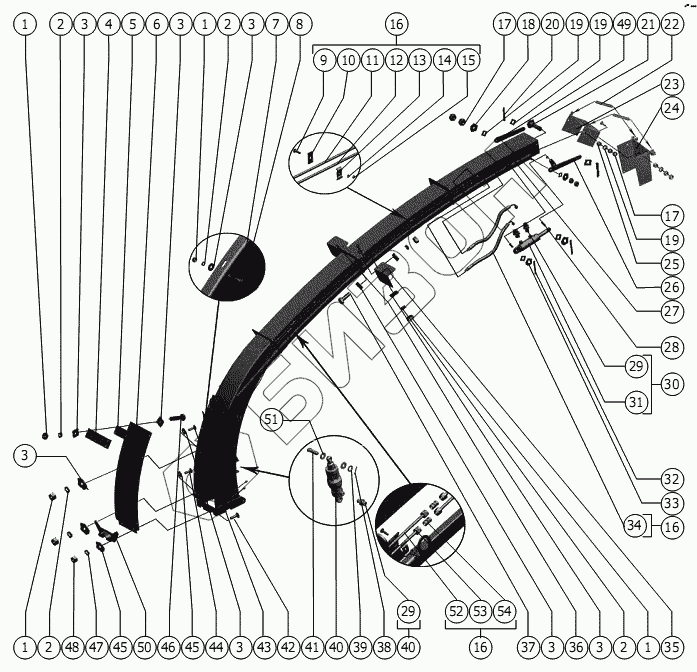

Графический каталог запасных частей к технике: РСМ-1401. Силосопровод
1
1
1
1
2
2
2
2
3
3
3
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
17
18
19
19
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 2 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 3 | C 8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 4 | 1401.01.19.407 | Накладка |
Загрузка ...
|
|
| 5 | 1401.01.19.001 | Прокладка |
Загрузка ...
|
|
| 6 | 1401.01.19.451 | Накладка |
Загрузка ...
|
|
| 7 | М8х25.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 8 | РСМ-100.19.00.456 | Накладка |
Загрузка ...
|
|
| 9 | М6х25.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 10 | РСМ-10.09.05.507 | Планка |
Загрузка ...
|
|
| 11 | 1401.09.29.030 | Трубопровод |
Загрузка ...
|
|
| 12 | 1401.09.29.040 | Трубопровод |
Загрузка ...
|
|
| 13 | 081.27.09.503 | Скоба |
Загрузка ...
|
|
| 14 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 15 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 16 | 1401.09.29.000 | Гидрооборудование силосопровода |
Загрузка ...
|
|
| 17 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 18 | C 10х3.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 19 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 20 | 3,2x32.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 21 | М10х40.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 22 | РСМ-100.19.00.605 | Пружина |
Загрузка ...
|
|
| 23 | РСМ-100.19.00.050 | Проставка |
Загрузка ...
|
|
| 24 | РСМ-100.19.00.060А | Козырёк |
Загрузка ...
|
|
| 25 | РСМ-100.19.00.802 | Втулка |
Загрузка ...
|
|
| 26 | РСМ-100.19.00.200 | Рычаг |
Загрузка ...
|
|
| 27 | 1401.01.19.030 | Каркас силосопровода |
Загрузка ...
|
|
| 28 | 6-14 b12x36.35.Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 29 | 101.09.81.430 | Штуцер |
Загрузка ...
|
|
| 30 | 101.09.87.010-01 | Гидроцилиндр |
Загрузка ...
|
|
| 31 | ЕДЦГ 037.000-12 ТУ 4785-010-05785856-2004 | Гидроцилиндр |
Загрузка ...
|
|
| 32 | 4x40.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 33 | С.14х3.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 34 | РВД. 6.А3L.Б2.410.1SN ТУ 4791-001-00166887-2002 | РВД. 6.А3L.Б2.410.1SN ТУ 4791-001-00166887-2002 |
Загрузка ...
|
|
| 35 | 1401.01.19.456 | Кожух |
Загрузка ...
|
|
| 36 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 37 | 5x32.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 38 | С.20х3,9.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 39 | 1401.09.29.050 | Гидроцилиндр |
Загрузка ...
|
|
| 40 | РСМ-100.01.00.616Б | Ось |
Загрузка ...
|
|
| 41 | М12х40.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 42 | М8-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 43 | М12-6gx45.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 44 | C 12.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 45 | М8-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 46 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 47 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 48 | 1401.01.19.456 | Кожух |
Загрузка ...
|
|
| 49 | РСМ-100.19.00.427 | Тяга |
Загрузка ...
|
|
| 50 | 1401.01.19.100 | Кронштейн |
Загрузка ...
|
|
| 51 | РСМ-100.19.00.448 | Накладка |
Загрузка ...
|
|
| 52 | 1401.09.29.020 | Трубопровод |
Загрузка ...
|
|
| 53 | 1401.09.29.010 | Трубопровод |
Загрузка ...
|
|
| 54 | G08LCFX | Штуцер проходной |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
