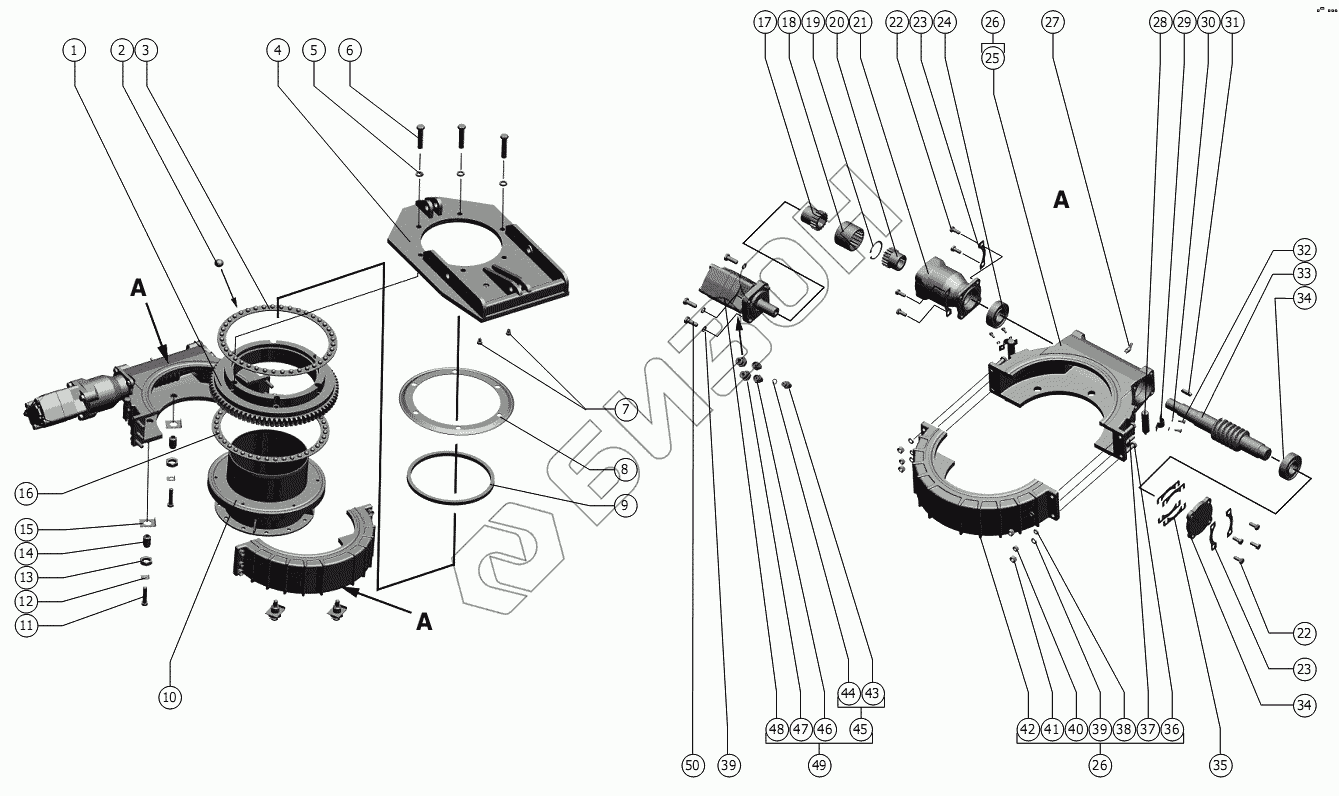

Графический каталог запасных частей к технике: РСМ-1401. Устройство поворотное
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
25
26
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1401.01.18.601 | Колесо |
Загрузка ...
|
|
| 2 | 14,288-20 ГОСТ 3722-81 | Шарик |
Загрузка ...
|
|
| 3 | РСМ-100.18.00.405 | Сепаратор |
Загрузка ...
|
|
| 4 | 1401.01.18.020 | Опора |
Загрузка ...
|
|
| 5 | 16Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 6 | М16x1,5-6gx75.109.40Х.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 7 | 1 ЮГИШ.301121.010 ЮГИШ.420124.001ТУ | Магнитодержатель |
Загрузка ...
|
|
| 8 | 1401.01.18.404 | Крышка |
Загрузка ...
|
|
| 9 | РСМ-100.18.00.001 | Лента |
Загрузка ...
|
|
| 10 | 1401.01.18.010 | Переходник |
Загрузка ...
|
|
| 11 | М12-6gx60.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 12 | РСМ-100.18.00.501 | Шайба |
Загрузка ...
|
|
| 13 | М24х2-6H.04.35.019 ГОСТ 5916-70 | Гайка |
Загрузка ...
|
|
| 14 | РСМ-100.18.00.606 | Втулка |
Загрузка ...
|
|
| 15 | РСМ-100.18.00.418 | Шайба |
Загрузка ...
|
|
| 16 | РСМ-100.18.00.406 | Сепаратор |
Загрузка ...
|
|
| 17 | РСМ-100.18.00.614-01 | Втулка |
Загрузка ...
|
|
| 18 | РСМ-100.18.00.615 | Втулка соединительная |
Загрузка ...
|
|
| 19 | C55 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 20 | РСМ-100.18.00.614 | Втулка |
Загрузка ...
|
|
| 21 | РСМ-100.18.00.101 | Корпус |
Загрузка ...
|
|
| 22 | М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 23 | РСМ-100.18.00.407 | Шайба стопорная |
Загрузка ...
|
|
| 24 | 180508К10С27 ГОСТ 8882-75 | Шкив нижний вариатора РСМ-10.08.01.430А |
Загрузка ...
|
|
| 25 | РСМ-100.18.00.202Б | Корпус |
Загрузка ...
|
|
| 26 | РСМ-100.18.00.020 | Корпус |
Загрузка ...
|
|
| 27 | 2.2.45.Ц6.хр ГОСТ 19853-74 | Маслёнка |
Загрузка ...
|
|
| 28 | ДП-01 ЮГИШ.423149.001 ЮГИШ.420124.001ТУ | Датчик положения ДП-01 ЮГИШ.423149.001 ЮГИШ.420124.001ТУ |
Загрузка ...
|
|
| 29 | РСМ-100.18.00.503 | Хомут |
Загрузка ...
|
|
| 30 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 31 | 10x8x36 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 32 | М6-6gx16.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 33 | РСМ-100.18.00.604 | Вал червячный |
Загрузка ...
|
|
| 34 | РСМ-100.18.00.102 | Крышка глухая |
Загрузка ...
|
|
| 35 | РСМ-100.18.00.408 | Прокладка |
Загрузка ...
|
|
| 36 | М12-6gx50.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 37 | 3518020-46183 | Штифт корпуса коробки диапазонов |
Загрузка ...
|
|
| 38 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 39 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 40 | М10-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 41 | М12-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 42 | РСМ-100.18.00.201А | Корпус |
Загрузка ...
|
|
| 43 | 101.09.81.604 | Штуцер |
Загрузка ...
|
|
| 44 | ED14X1.5X | Кольцо |
Загрузка ...
|
|
| 45 | 101.09.81.410 | Штуцер |
Загрузка ...
|
|
| 46 | RED12/08LOMDCF | Штуцер переходной |
Загрузка ...
|
|
| 47 | GE12LМ22X1.5ЕDOMDCF | Штуцер ввертной |
Загрузка ...
|
|
| 48 | МГП125-01 | Мотор гидравлический планетарный |
Загрузка ...
|
|
| 49 | 1401.09.21.600 | Гидромотор |
Загрузка ...
|
|
| 50 | М12-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
